Set base di pompaggio ottico

Funzione e applicazioni

La luce di un lasersiode viene utilizzata per eccitare gli atomi di neodimio in un cristallo Nd:YAG.

Vantaggi

• La potenza emessa dal diodo laser può essere misurata in funzione della corrente di alimentazione.
• Viene analizzato lo spettro di fluorescenza del cristallo Nd:YAG e vengono verificate le principali righe di assorbimento degli atomi di Nd.
• Infine viene stimata l’emivita del livello 4F3/2.
• Con solo un piccolo numero di componenti aggiuntivi è possibile costruire un laser Nd:YAG con questo sistema.

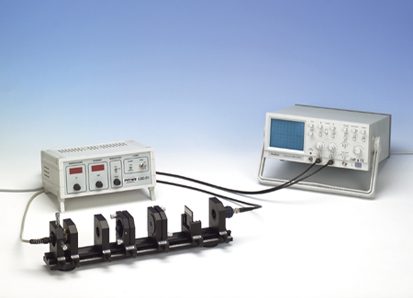

Dotazione e dati tecnici

• 1 Binario piatto 500 mm con scala
• 1 diodo laser da 450 mW nel supporto di regolazione X-Y sul supporto
• 1 Elettronica di controllo LDS 1200
• 1 Ottica di modellazione del fascio nel supporto sul supporto
• 1 messa a fuoco del raggio nel supporto sul supporto
• 1 cristallo Nd:YAG nel supporto regolabile sul supporto
• 1 Portafiltro su supporto con filtro RG 1000
• 1 Fotorilevatore nel supporto sul supporto e target di regolazione
• 3 cavi BNC
• 1 schermo convertitore rilevatore IR 800-1200 nm
• 1 Set per la pulizia delle ottiche
• 1 manuale utente
