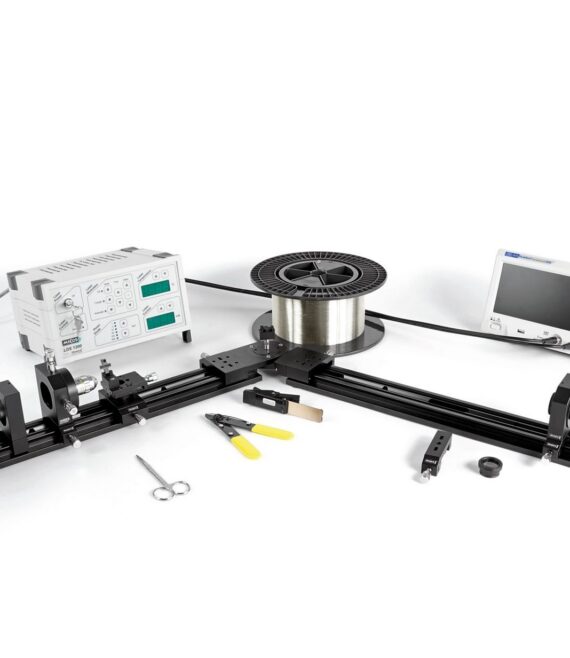

Set sperimentale Fibra ottica

Modulo A: il modulo diodo laser DIMO 100 è montato nel supporto di regolazione XY. Il supporto di regolazione consente la regolazione sensibile del laser nelle direzioni xey per garantire il corretto orientamento direzionale rispetto all’asse ottico del setup. Il modulo contiene un diodo laser con una potenza di uscita di 30 mW ad una lunghezza d’onda di 820 nm (la lunghezza d’onda è soggetta a determinate deviazioni nell’intervallo di ± 5 nm). L’elemento Peltier integrato consente il controllo della temperatura nell’intervallo da 15 a 40 °C tramite l’unità di controllo LDC-01.

Modulo B: l’obiettivo del microscopio avvitato su una piastra di montaggio su un supporto collima la radiazione del diodo laser.

Modulo C: Ottica per l’accoppiamento della radiazione del diodo laser nella fibra. L’obiettivo del microscopio può essere regolato nelle direzioni xey e in due angoli ortogonali.

Modulo D: Porta fibra. La fibra viene inserita nella scanalatura del supporto e fissata nella sua posizione mediante un magnete. Il portafibra è montato sul tavolino di traslazione per consentire una regolazione precisa della posizione della fibra rispetto al raggio focalizzato del diodo laser.

Modulo E: connettore angolare con articolazione incernierata su cui è stato avvitato il secondo supporto per fibra per misurazioni risolte in angolo, ad esempio l’apertura numerica della fibra o la distribuzione dell’intensità del diodo laser.

Modulo F: fibra monomodale da 100 m con un diametro del nucleo di 5 µm.

Modulo G: fotodiodo PIN-Si montato in un alloggiamento con meccanismo a scatto e presa BNC. Piastra di montaggio su supporto.

Modulo H: controller del diodo laser che fornisce tutta la tensione e le correnti necessarie per l’uso sicuro del diodo laser e del raffreddatore Peltier. Amplificatore incorporato per Modulo G e modulatore per la corrente di iniezione del diodo laser.

Manuale completo incluso.
