Tubo di Braun con presa

Funzione e applicazioni

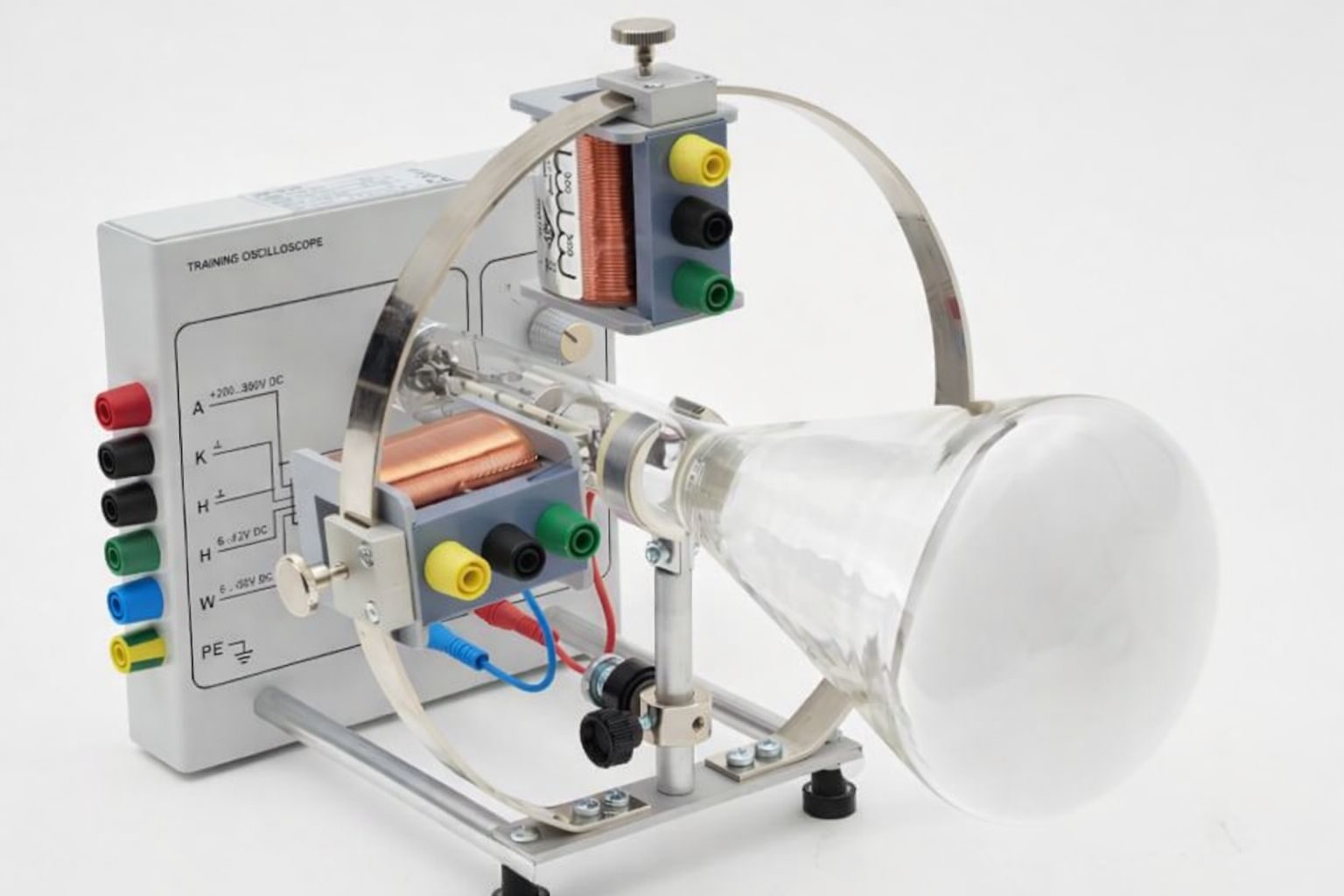

Tubo elettronico su base con prese di collegamento per esaminare la struttura e il funzionamento di un tubo di Braun. Il fascio di elettroni può essere deviato nel campo elettrico dalle piastre integrate all’interno del tubo e nel campo magnetico da due bobine esterne montate su un anello. Per focalizzare il raggio viene utilizzato un cilindro Wehnelt. L’osservazione del fascio nel tubo è realizzata tramite un riempimento di gas e uno schermo fluorescente. Anche i processi dipendenti dal tempo possono essere esaminati e visualizzati utilizzando il generatore a dente di sega regolabile in continuo. Inclusa presa con cablaggio stampato.

Dotazione e dati tecnici

• Tensione anodica: 200 – 350 V CC
• Corrente anodica: max. 1mA
• Voltaggio di riscaldamento: 6 – 12 V CC
• Corrente di riscaldamento: 0,3 A
• Tensione Wehnelt: 0 – -50 V CC
• Dimensione piastra: 12×20 mm²
• Distanza tra piastre: 14 mm
• Sensibilità alla deflessione elettrica: 0,2 mm/V
• Diametro dello schermo: 100 mm
• Lunghezza del tubo: 260 mm
• Gas residuo: neon
• Pressione del gas: 0,0001 hPa
• Frequenza di inclinazione: 10 – 200 Hz, regolabile in continuo
• 2 bobine di deflessione: 600 giri ciascuna, con presa centrale
• Massa: ca. 1,6kg
