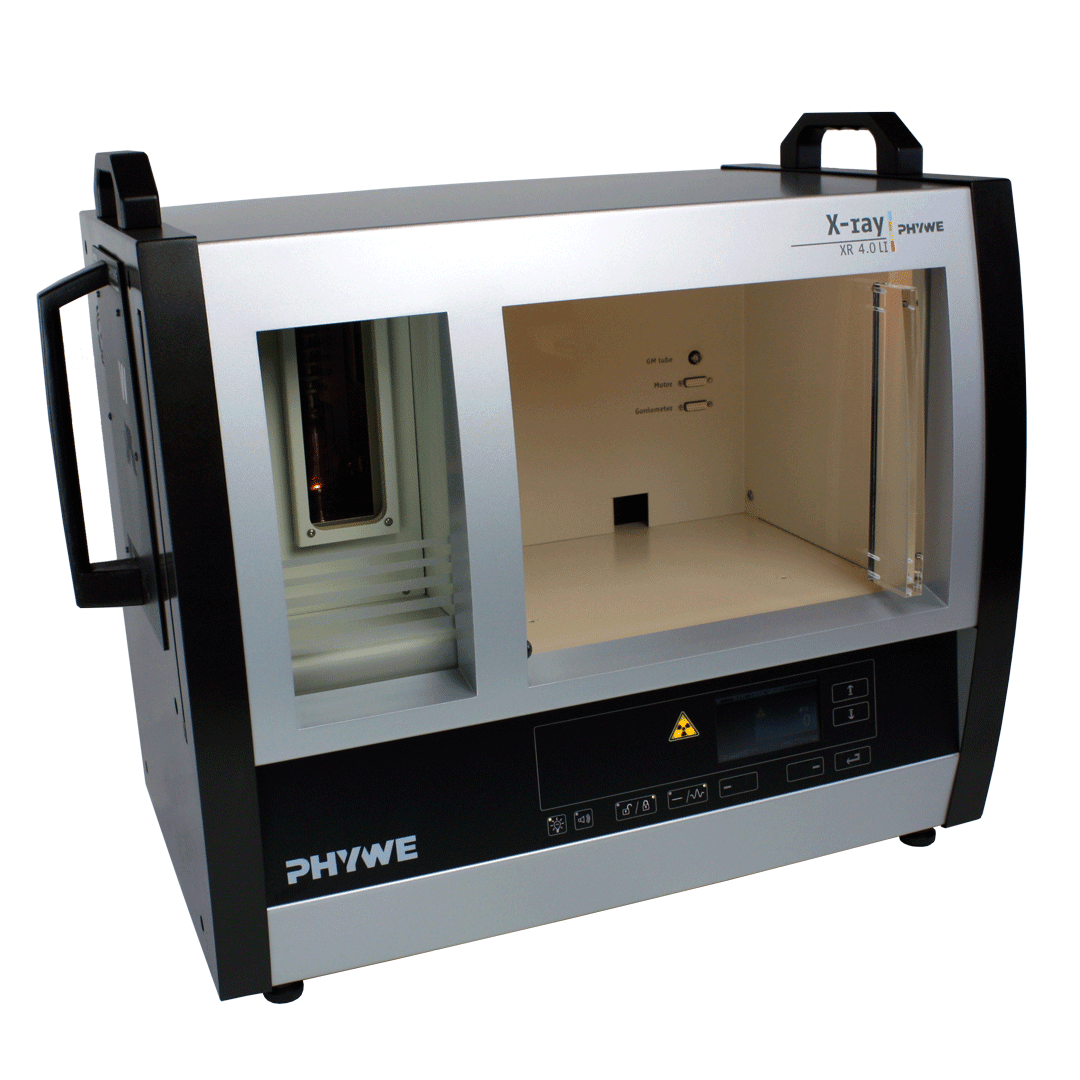

Unità XR 4.0 LI; 30 kVkV, 1 mA

Funzione e applicazioni

Dispositivo scuola/protezione totale con tecnologia di cambio rapido del tubo a raggi X per fluoroscopia e imaging a raggi X, esperimenti di ionizzazione e dosimetria, immagini di Laue e Debye-Scherrer, spettroscopia a raggi X, riflessione di Bragg, spettro di brems/linee caratteristiche di diversi materiali anodici, legge di Moseley, determinazione della costante di Planck e costante di Rydberg, legge di Duane Hunt, assorbimento dipendente dallo spessore del materiale e dall’energia, K e Ledges, esperimenti con mezzo di contrasto, scattering Compton e diffrattometria a raggi X. Attrezzatura aggiuntiva richiesta

Vantaggi

Unità esperta di raggi X XR 4.0 con 30 kV e 1 mA

Concetto di sicurezza conforme alle norme e ai regolamenti applicabili

• Il set è conforme a tutte le norme tedesche (ordinanza sui raggi X, RÖV) ed europee sulla radioprotezione.
• Omologazione da parte dell’Ufficio federale tedesco per la protezione dalle radiazioni (Bundesamt für Strahlenschutz, BFS) riguardante l’uso dell’apparecchio nelle scuole e nelle università in Germania (non soggetto ad approvazione, ma a rapporto)
• Finestre in vetro acrilico rinforzato con piombo come protezione dai raggi X (antirottura secondo DIN/EN 61010)

S-Lock: interblocco di sicurezza in attesa di brevetto PHYWE

• Serratura di sicurezza elettrica e meccanica
• Impedisce l’apertura della porta se i raggi X sono accesi
• offre quindi la massima sicurezza possibile

Tecnologia Tube XChange

• Valvole termoioniche autoregolanti con tecnologia a cambio rapido
• Protezione da contatto contro parti calde
• 4 materiali anodici per esperimenti specifici (W, Mo, Cu, Fe)

Pannello a sfioramento

• Controllo simultaneo, manualmente e tramite computer
• Gestione interattiva e intuitiva
• Icone autoesplicative per un funzionamento rapido

3View – Insight fornisce una visione trasparente

• Eccezionale osservabilità dello spazio di sperimentazione
• Windwo anteriore extra large su 3 lati (diagonali: 20″ / 12″ / 9″, 46 cm/46 cm/36 cm)

Display TFT retroilluminato ad alta risoluzione

• 480 x 272 pixel
• 16 bit, 65.536 colori
• con illuminazione a LED
• Rappresentazione ottimale e dinamica di tutti i parametri importanti dell’apparecchio e dei valori misurati

Camera XXL

• Ampio spazio per grandi esperimenti
• Spazio di sperimentazione a temperatura controllata e ventilato internamente

Banca ottica con cavalieri (opzionale)

• Posizionamento semplice e preciso dei componenti ottici
• Esperimenti di radiografia

Goniometro (opzionale)

• Autocalibrante
• Protetto contro le collisioni
• Gestione semplice e sicura

MultiLINK

• Porta di connessione interna ed esterna
• USB 2.0, N2, BNC, XRED, Aux, ecc.
• Nessuna fastidiosa “posa di cavi”
• Inoltre, condotto per cavi extra-large

Cassetto di custodia

• Tutti gli utensili sono tenuti al sicuro e sempre a portata di mano
• Bloccabile

Dotazione e dati tecnici

• Unità base controllata da microprocessore con due circuiti di sicurezza indipendenti per la posizione della porta e due circuiti di monitoraggio indipendenti per il sistema di bloccaggio della porta
• È possibile collegare quattro diversi tubi a raggi X (Fe, Cu, Mo e W) che rimangono visibili durante il funzionamento
• Determinazione dell’intensità dei raggi X tramite un collegamento integrato per contatore Geiger-Müller con tensione variabile del contatore (0…600 V) e altoparlante integrato
• Display TFT a colori (dimensioni 4,3″(95×54 mm), 16 Bit, 56.536 colori, 480×272 Pixel) per il controllo manuale dell’unità
• Interfaccia “Display Connect” per il collegamento di un display di grandi dimensioni
• Sistema di illuminazione interna a LED a forma di linea a colori reali
• Alta tensione 0,0…30,0 kV
• Corrente di emissione 0,0…1,0 mA
• Alloggiamento (mm): 682 (L) x 620 (A) x 450 (P)
• Camera sperimentale (mm): 440 (L) x 345 (A) x 354 (P)
• Collegamento: 110/240 V~, 50/60 Hz
• Consumo energetico: 200 VA
• Massa: 55 kg
• Controllo da PC tramite USB 2.0
