UOP3 – Colonne di distillazione

La strumentazione e il controllo delle colonne di distillazione sono cambiati notevolmente negli ultimi anni, spinti dai progressi dei sistemi computerizzati che sono generalmente supportati da potenti pacchetti software che consentono agli operatori di gestire i dati operativi.

Armfield ha riconosciuto questi recenti cambiamenti e ha sviluppato due colonne di distillazione all’avanguardia basate su laboratorio che consentono una formazione pratica sicura per studenti ingegneri e operatori di impianti, oltre a potenziare la ricerca in diversi campi.

Armfield ha progettato due opzioni di colonna di distillazione:

Colonna di distillazione batch (manuale) Una versione a funzionamento solo batch, controllata manualmente, che consente uno studio completo dei principi di base coinvolti nel processo di distillazione.

UOP3CC – Colonna di distillazione continua (controllata da computer) Una versione continua o batch, controllata da computer, che consente una gamma completa di dimostrazioni dalle fasi introduttive di un corso di ingegneria di processo fino alle dimostrazioni più complesse delle moderne strategie di controllo

Ogni opzione viene fornita con due diverse colonne di distillazione in dotazione:

Una colonna di distillazione a letto impaccato

Una colonna di distillazione a piastre stacciate, comprendente otto porte di campionamento e di alimentazione lungo la colonna

Armfield UOP3CC e UOP3BM sono le uniche unità sul mercato con questa capacità di campionamento. La colonna è unica perché può utilizzare solventi infiammabili. Inoltre, le porte campione possono essere utilizzate come posizioni di alimentazione aggiuntive su ciascuna piastra crivellante. Corretto al momento del rilascio del prodotto.

L’unità è un impianto di distillazione autonomo e completamente strumentato, adatto per il lavoro pratico di laboratorio relativo all’insegnamento delle operazioni dell’unità.

L’apparecchiatura impiega circuiti a sicurezza intrinseca isolati galvanicamente e dispositivi ignifughi adeguati per consentire la distillazione sicura di miscele di prova standard come metilcicloesano-toluene, alcol metilico-acqua, ecc.

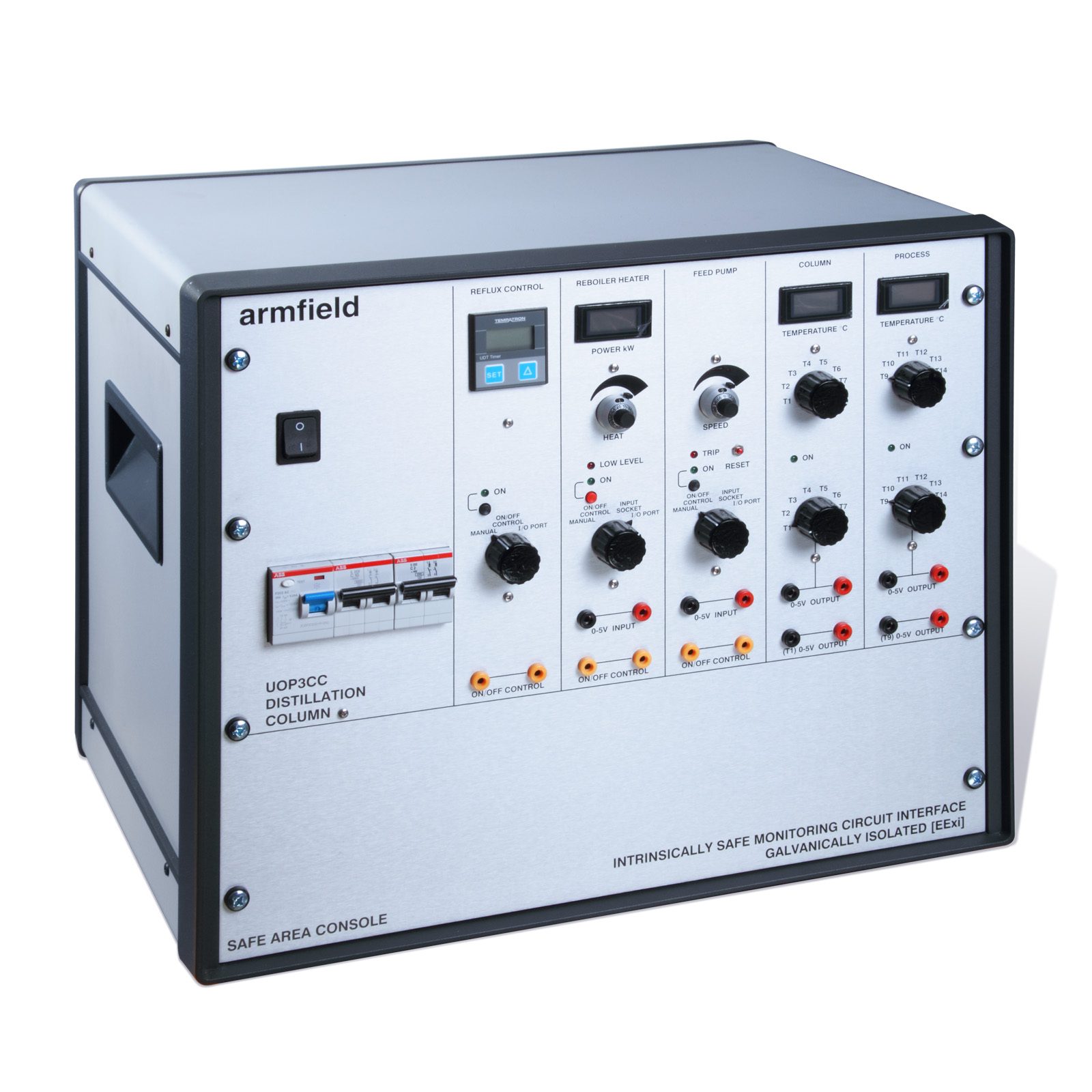

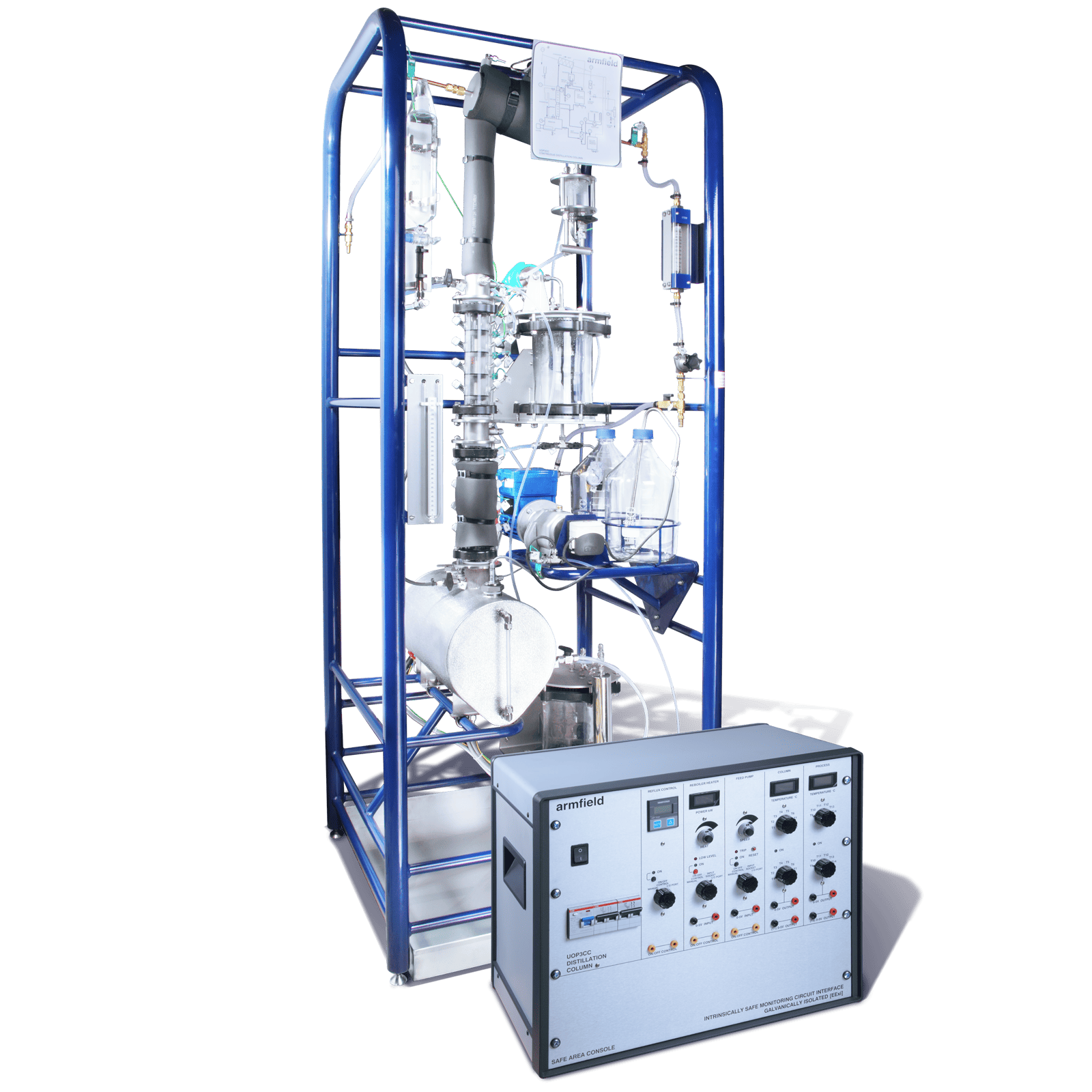

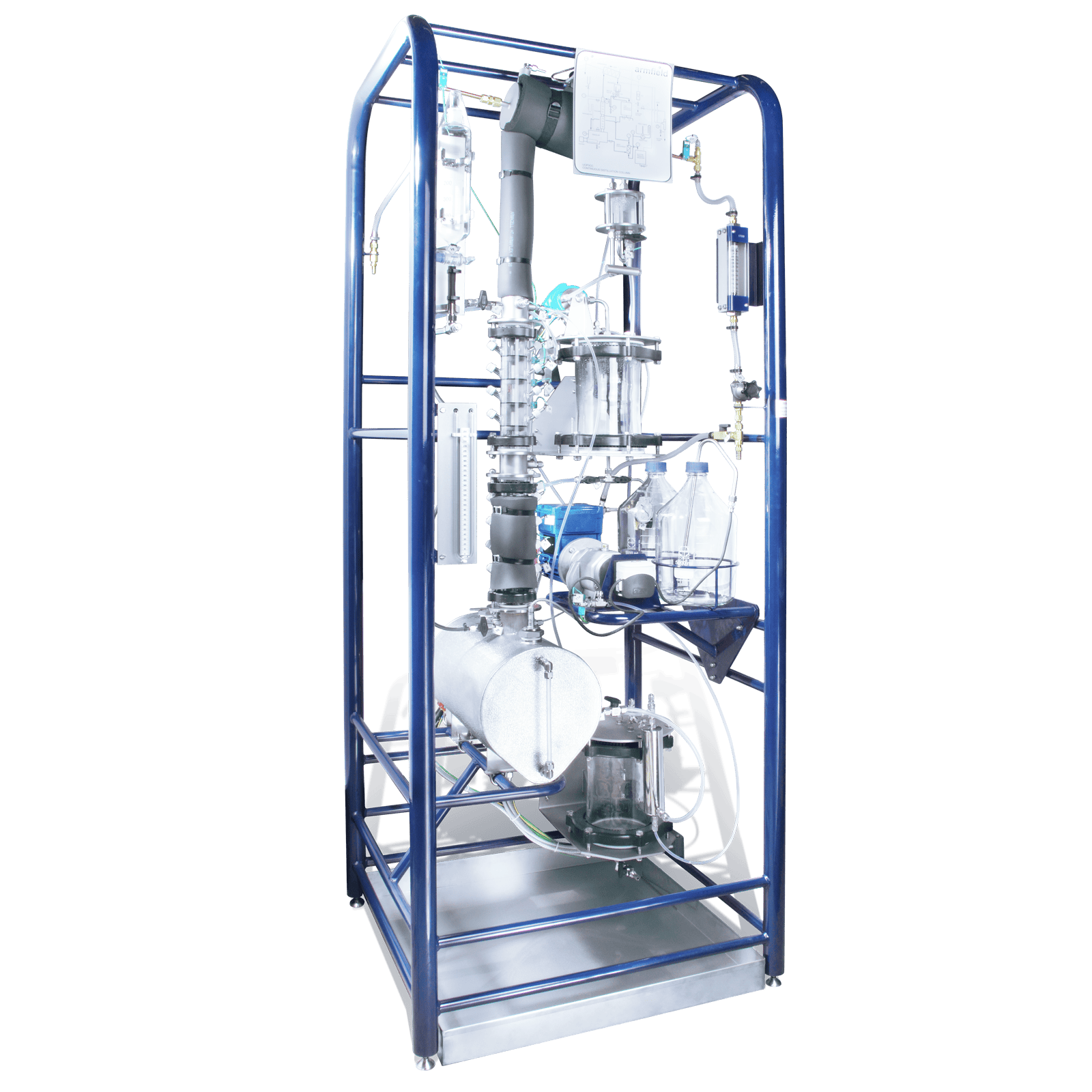

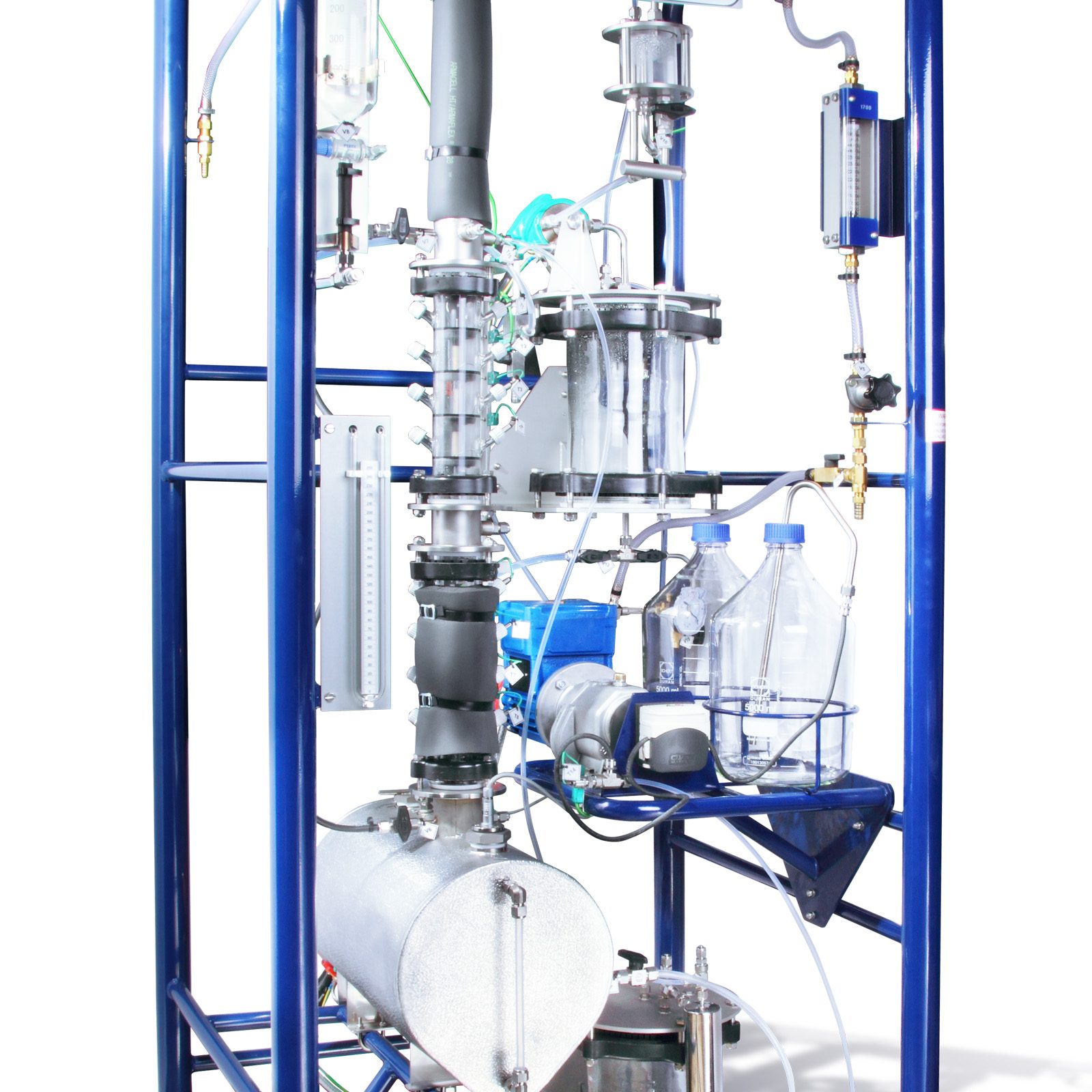

L’apparecchiatura è composta da due unità interconnesse: un’unità di processo a pavimento e una console di controllo montata su banco.

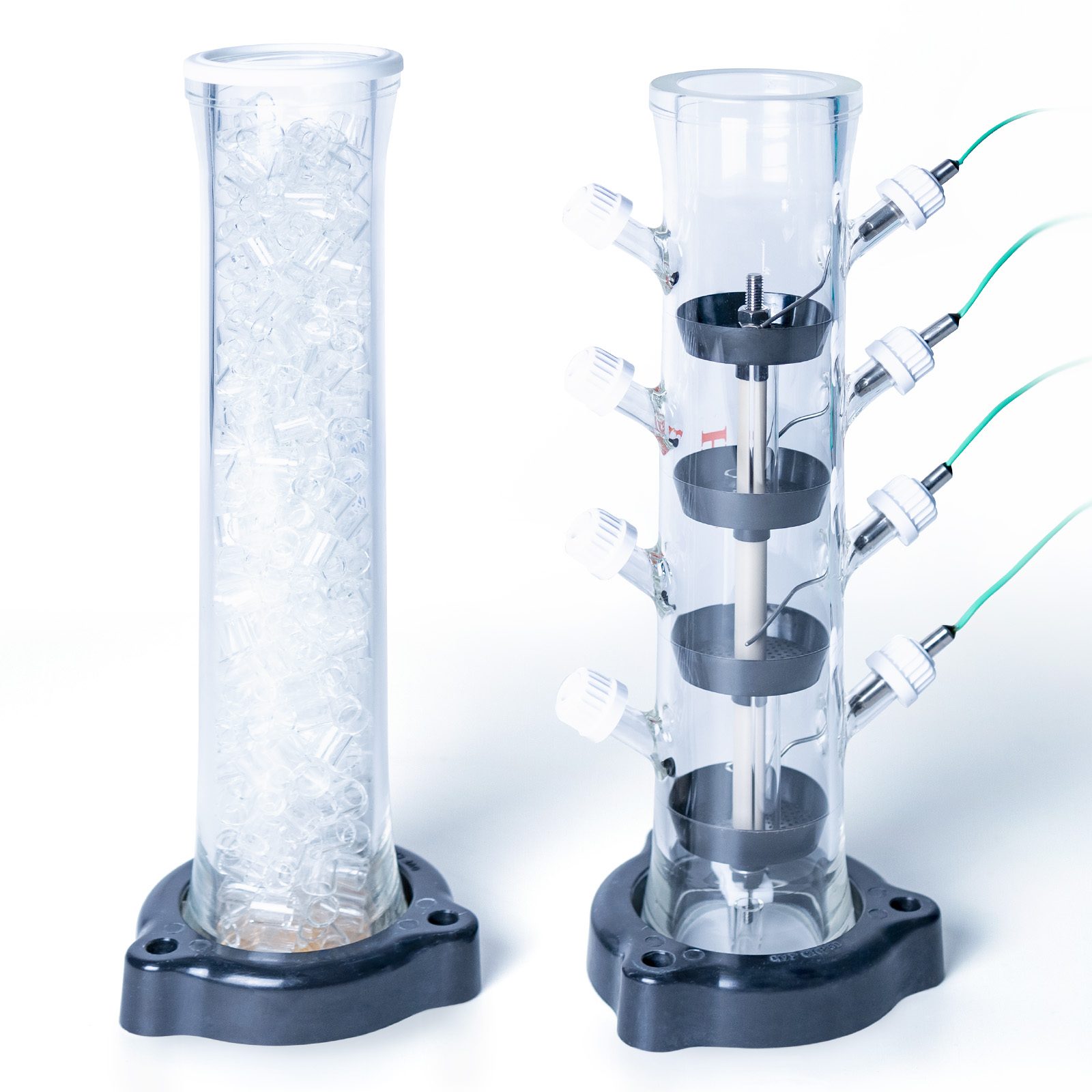

Il sistema comprende due colonne di distillazione fornite di serie:

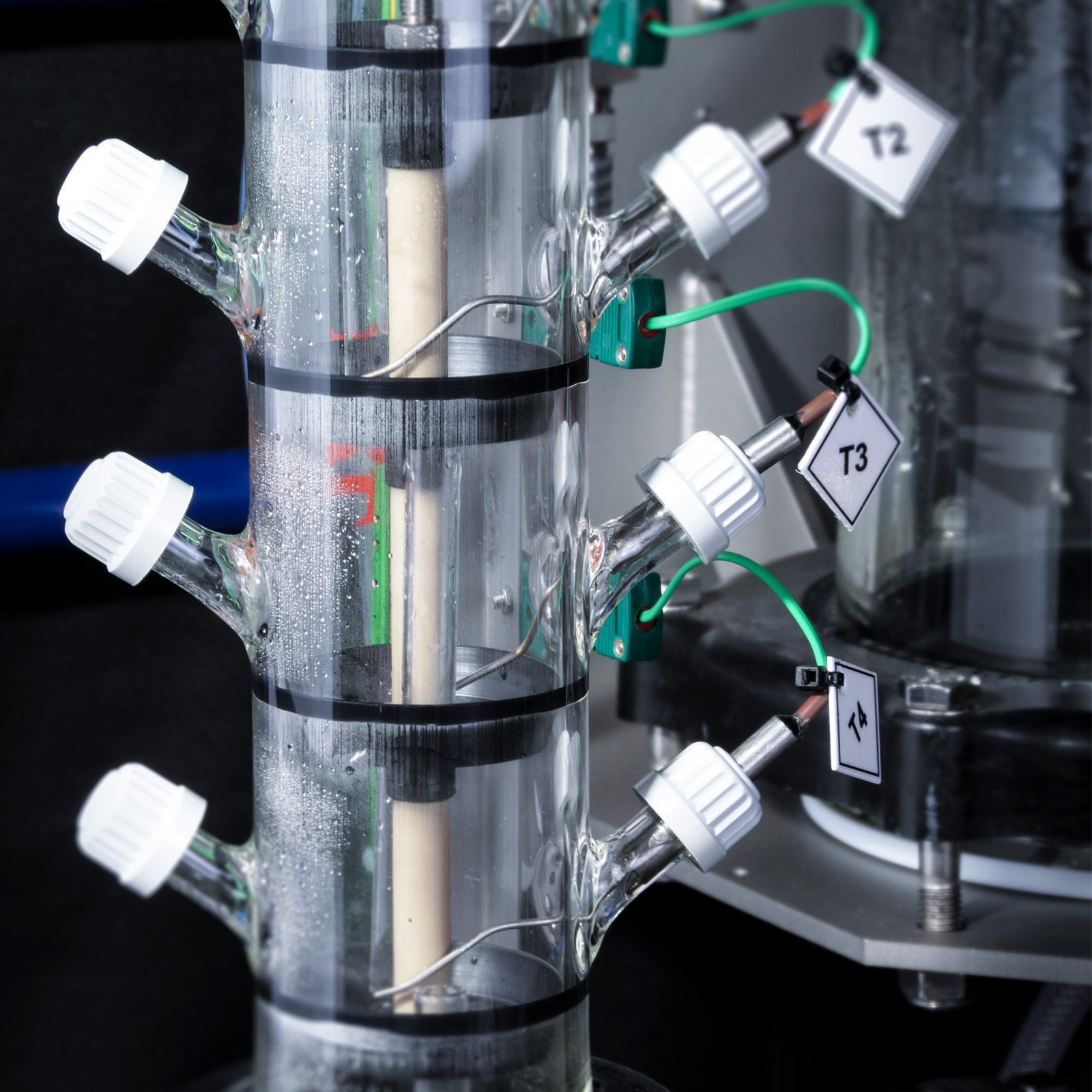

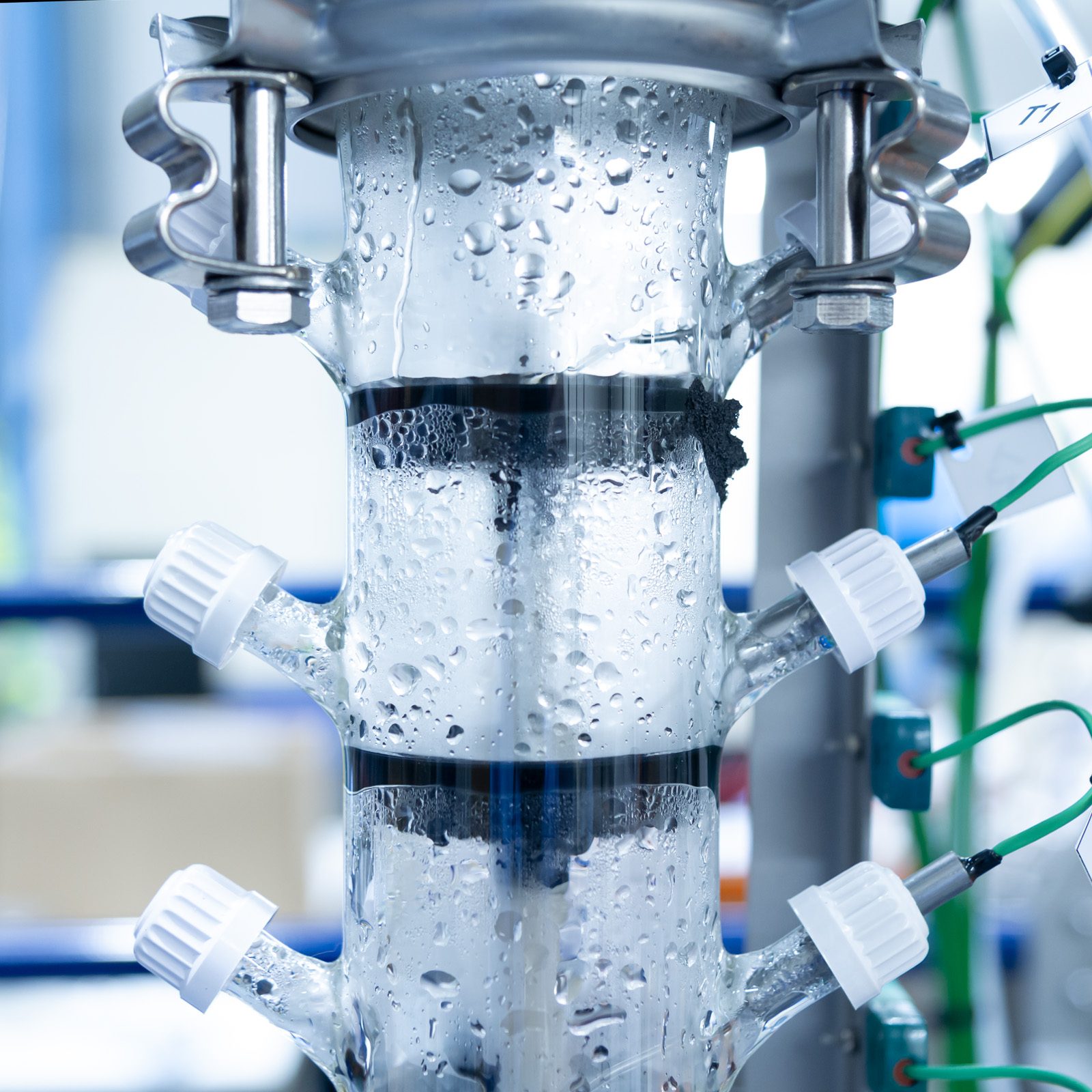

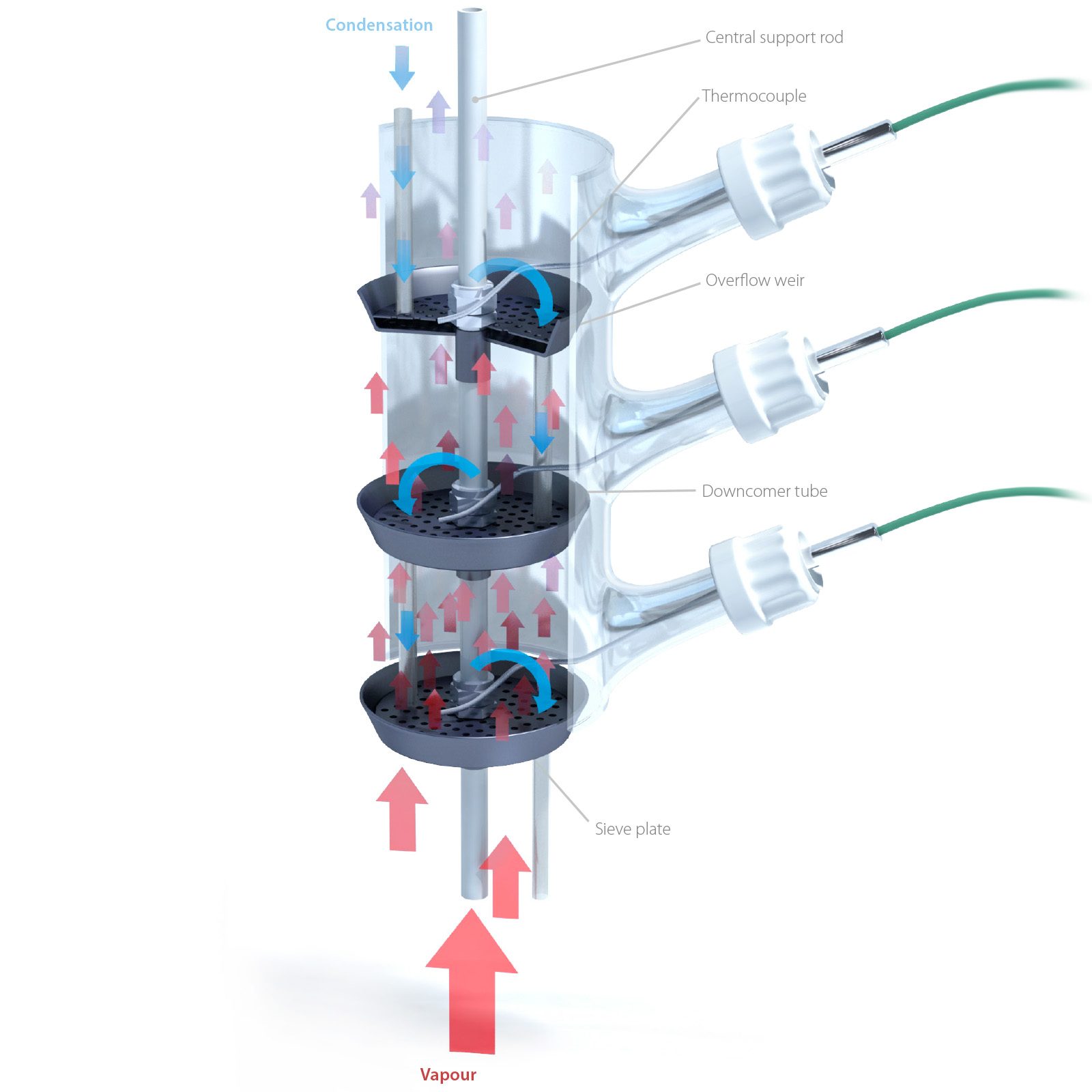

Una colonna di distillazione a piastre da 50 mm di diametro contenente otto piastre stacciate e downcomer. Ogni piastra include un sensore di temperatura posizionato per misurare con precisione la temperatura del liquido su ciascuna piastra. Le guaine di ciascun sensore di temperatura della piastra non hanno un diametro superiore a 1,5 mm per garantire una risposta dinamica rapida.

Una colonna impaccata da 50 mm fornita come articolo separato ma facilmente intercambiabile con la colonna a piatti dall’utente, per studi comparativi dei due tipi di colonna di distillazione.

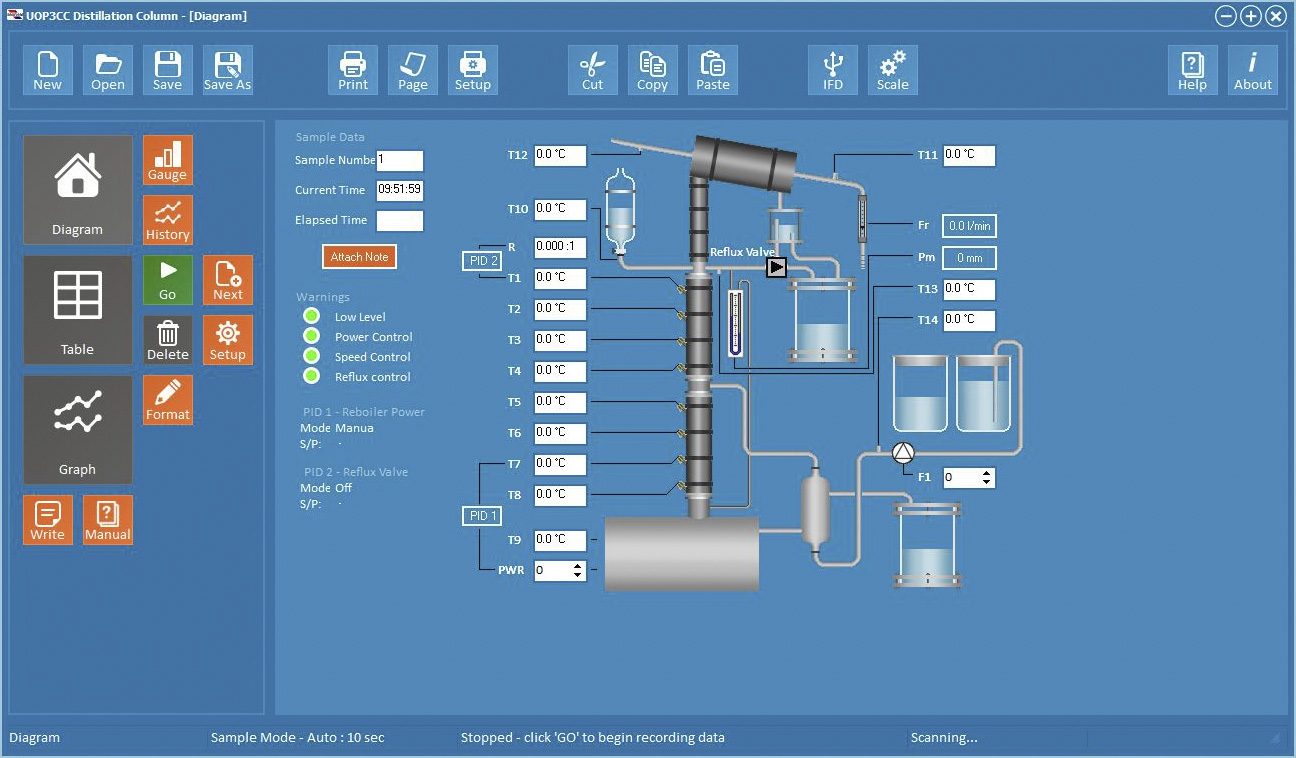

Schermata del software delle colonne di distillazione Armfield UOP3cc e UOP3BM

Ribollitore riscaldato elettricamente con capacità sufficiente per un massimo di due ore di funzionamento batch. Il riscaldatore del ribollitore è protetto contro il surriscaldamento e da un allarme di basso livello

Condensatore sopraelevato con misurazione e regolazione della portata dell’acqua di raffreddamento

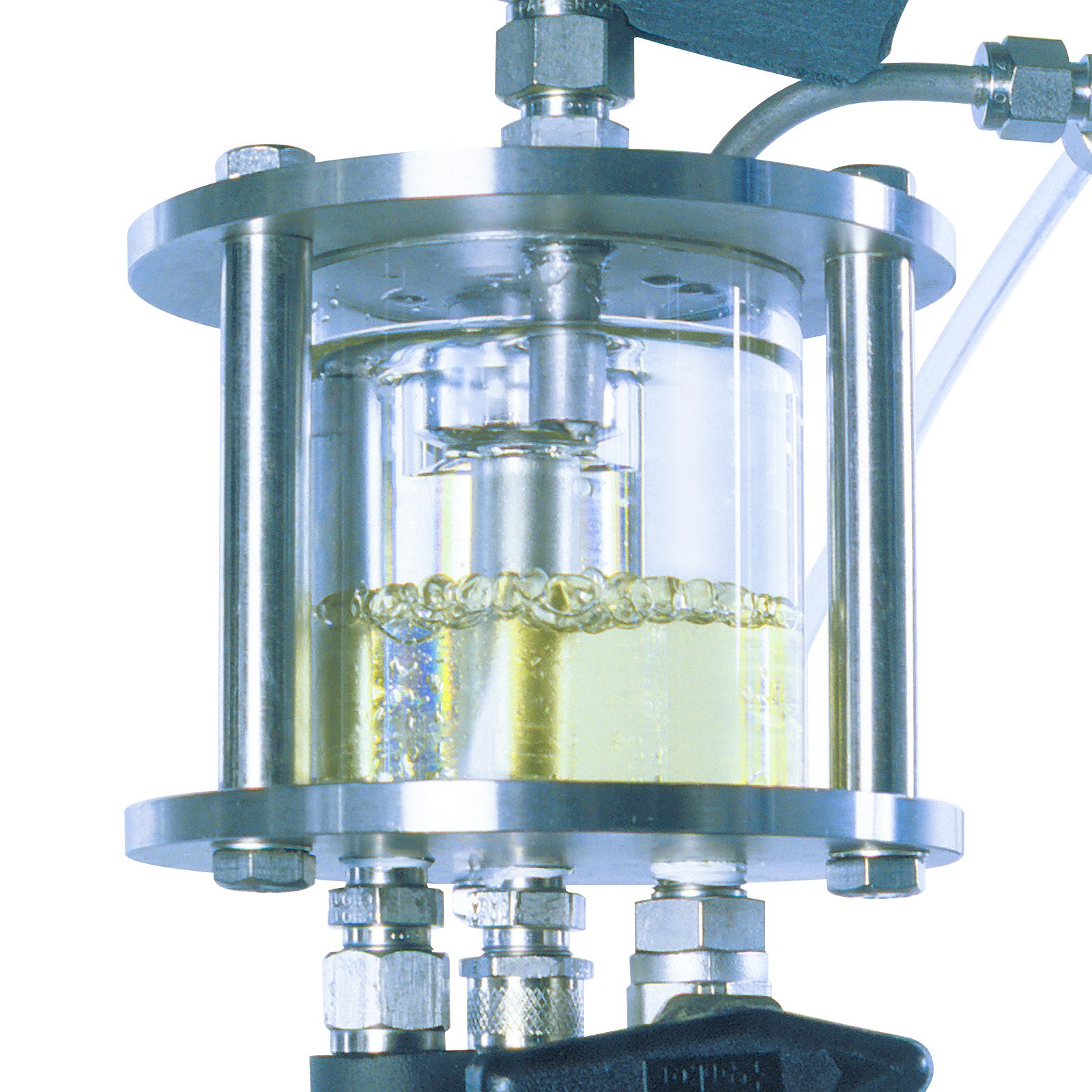

Recipiente di raccolta condensa dotato di doppi stramazzi di troppopieno e tubi di uscita per consentire la separazione di liquidi immiscibili

Una valvola di ritorno del riflusso azionata da un solenoide per fornire un riflusso dallo 0% al 100%, regolabile tramite segnale elettrico

Punti di campionamento in tutto il sistema per analisi della composizione

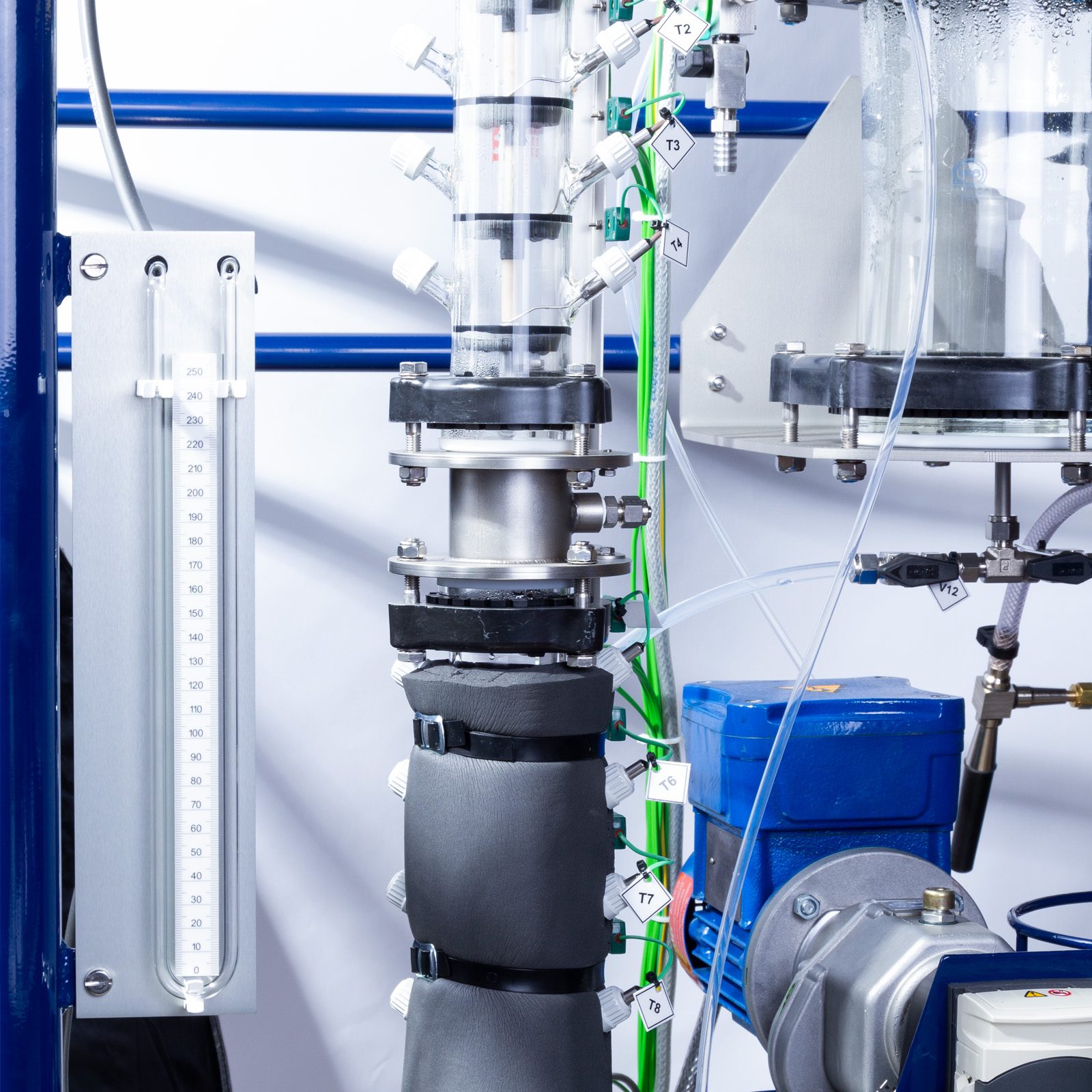

Manometro differenziale collegato alla parte superiore e inferiore della colonna per monitorare la caduta di pressione della colonna

Sistema di vuoto con manometro per consentire studi di distillazione a pressioni ridotte fino a 200 mbar

I materiali di costruzione delle superfici a contatto con i fluidi di processo sono; vetro, acciaio inox, PTFE o materiali simili resistenti ai solventi

La temperatura operativa massima all’interno della colonna è di almeno 130 ˚C

Le temperature vengono monitorate tramite quattordici sensori termocoppia posizionati in posizioni strategiche del sistema

Caratteristiche specifiche dell’UOP3CC

Due recipienti di alimentazione da 5 litri con cambio rapido per consentire cambiamenti graduali nella composizione del mangime

Pompa di alimentazione peristaltica, gamma 0-0,25 litri/minuto regolabile tramite variazione di tensione in ingresso al controller del motore della pompa

Lo scambiatore di calore del prodotto inferiore che può essere raffreddato ad acqua o utilizzato come preriscaldatore di alimentazione (variabile).

Categorie: Chimico, Educativo, Serie UOP – Operazioni unitarie, UOP3 – Colonne di distillazione

Disponibilità: Su richiesta

Specifiche tecniche

• Alimentazione elettrica: Si prega di consultare i codici d’ordine di seguito.
