Canale didattico multiuso C4-MKII

Il canale didattico multiuso Armfield è stato specificamente progettato per dimostrare i principi della meccanica dei fluidi quando applicati a strutture ingegneristiche in flusso a canale aperto.

Il C4-MKII è un piccolo canale artificiale a canale aperto, disponibile nelle lunghezze 2,5 o 5,0 m, con lati acrilici trasparenti sulla sezione di lavoro per una visibilità completa del flusso.

Il canale è dotato di vasca di ingresso in PVC ed è predisposto per lo scarico libero nel Banco Idraulico. Il canale è montato su una struttura rigida e può essere inclinato mediante l’uso di un martinetto calibrato, che consente una regolazione accurata della pendenza del canale.

Il serbatoio di ingresso incorpora un dispositivo di calma per diffondere il flusso d’acqua prima dell’ingresso nel canale, garantendo un flusso uniforme e regolare. Il livello nella sezione di lavoro del canale artificiale viene controllato utilizzando uno stramazzo (tronchi di arresto) all’estremità di scarico.

Sono forniti prese per la pressione del letto e punti di fissaggio per i modelli.

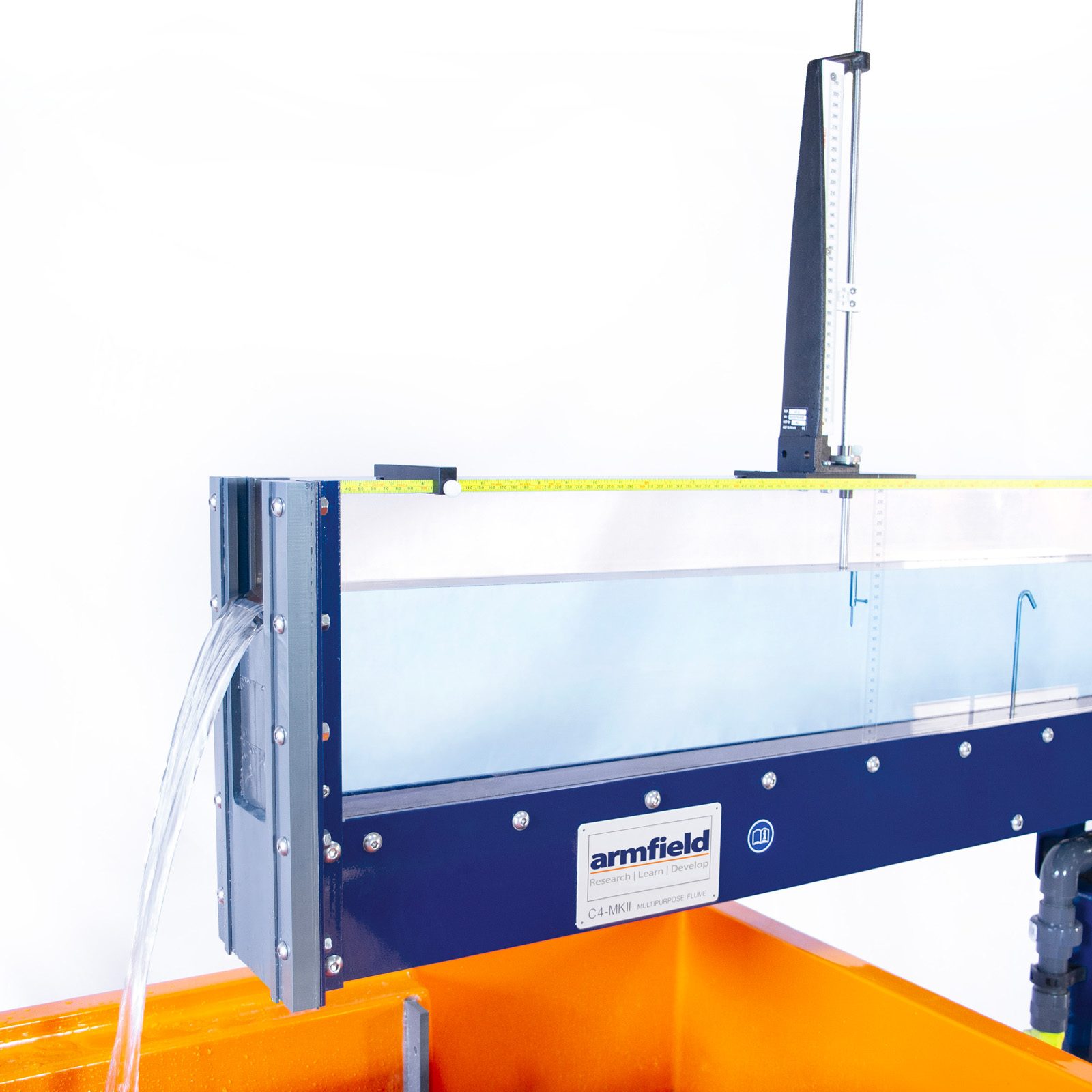

Una scala longitudinale posizionata nella parte superiore del canale consente di posizionare accuratamente i misuratori di profondità e i tubi statici di Pitot lungo la lunghezza del canale.

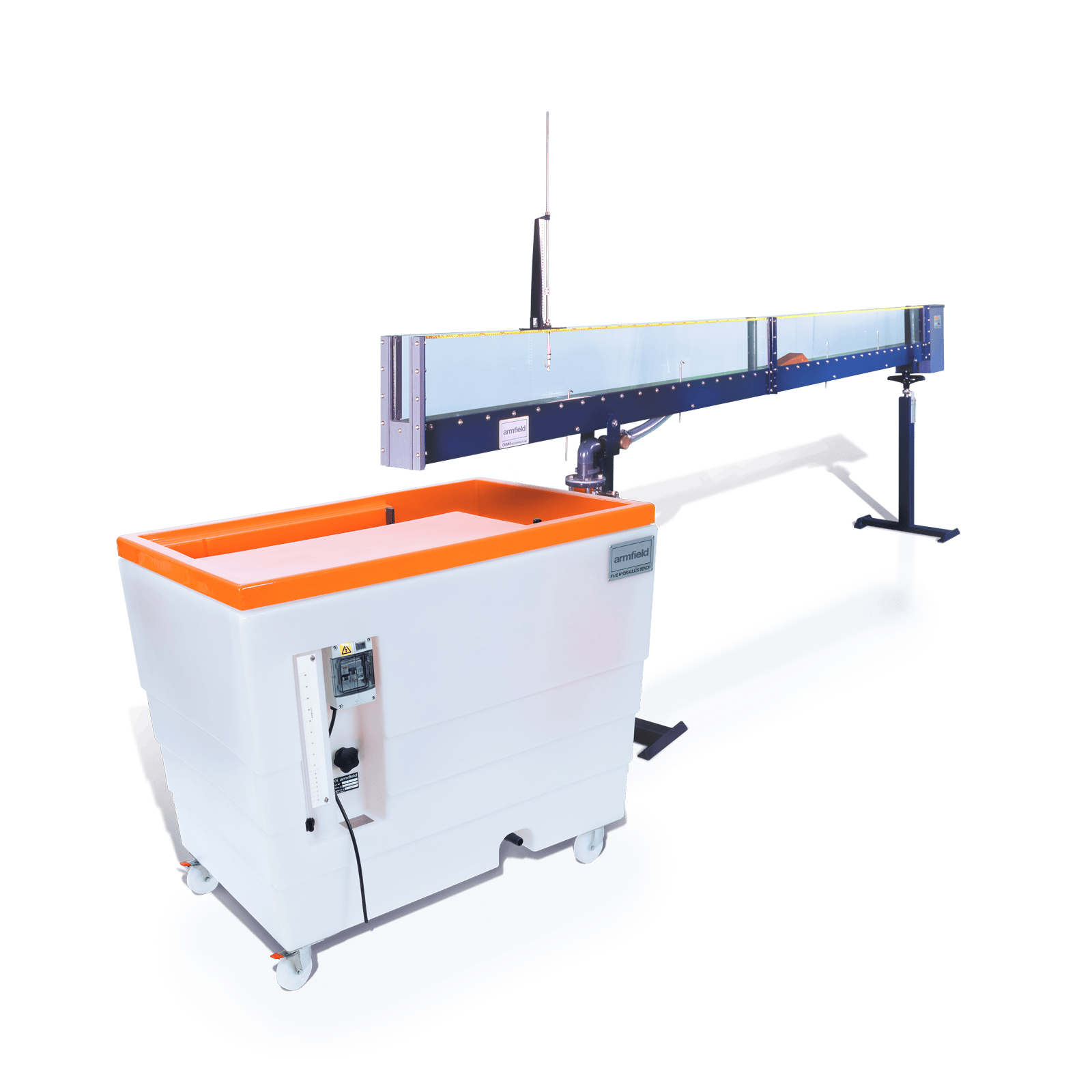

Il canale è progettato per l’uso con un banco idraulico Armfield F1-10 standard, che fornisce il flusso dell’acqua pompata, la valvola di controllo del flusso e un serbatoio volumetrico per la misurazione del flusso.

È disponibile anche un flussometro opzionale, che può essere montato sul C4-MKII per consentire l’esecuzione di misurazioni dirette del flusso.

È disponibile un software didattico opzionale (C4-MKII-ABASIC) che offre un pacchetto didattico completo di corsi. Lo studente inserisce manualmente i dati nel software, che possono poi essere utilizzati per calcoli, elaborazione dati e tracciatura di grafici.

Richiede l’unità di servizio del banco idraulico F1-10

Guarda il video:

Canale artificiale Venturi Armfield C4-MKII

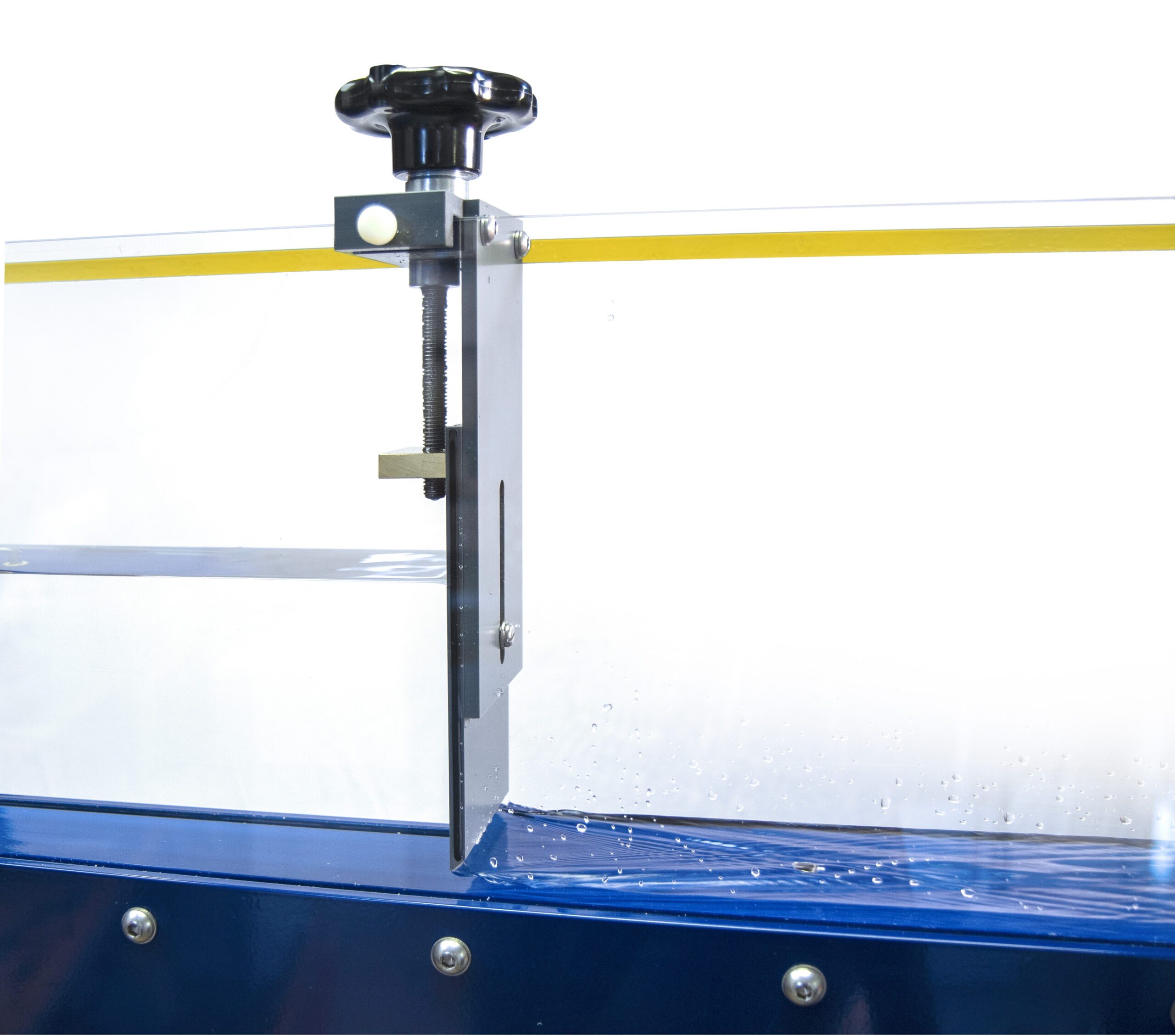

Armfield C4-MKII Stramazzo regolabile

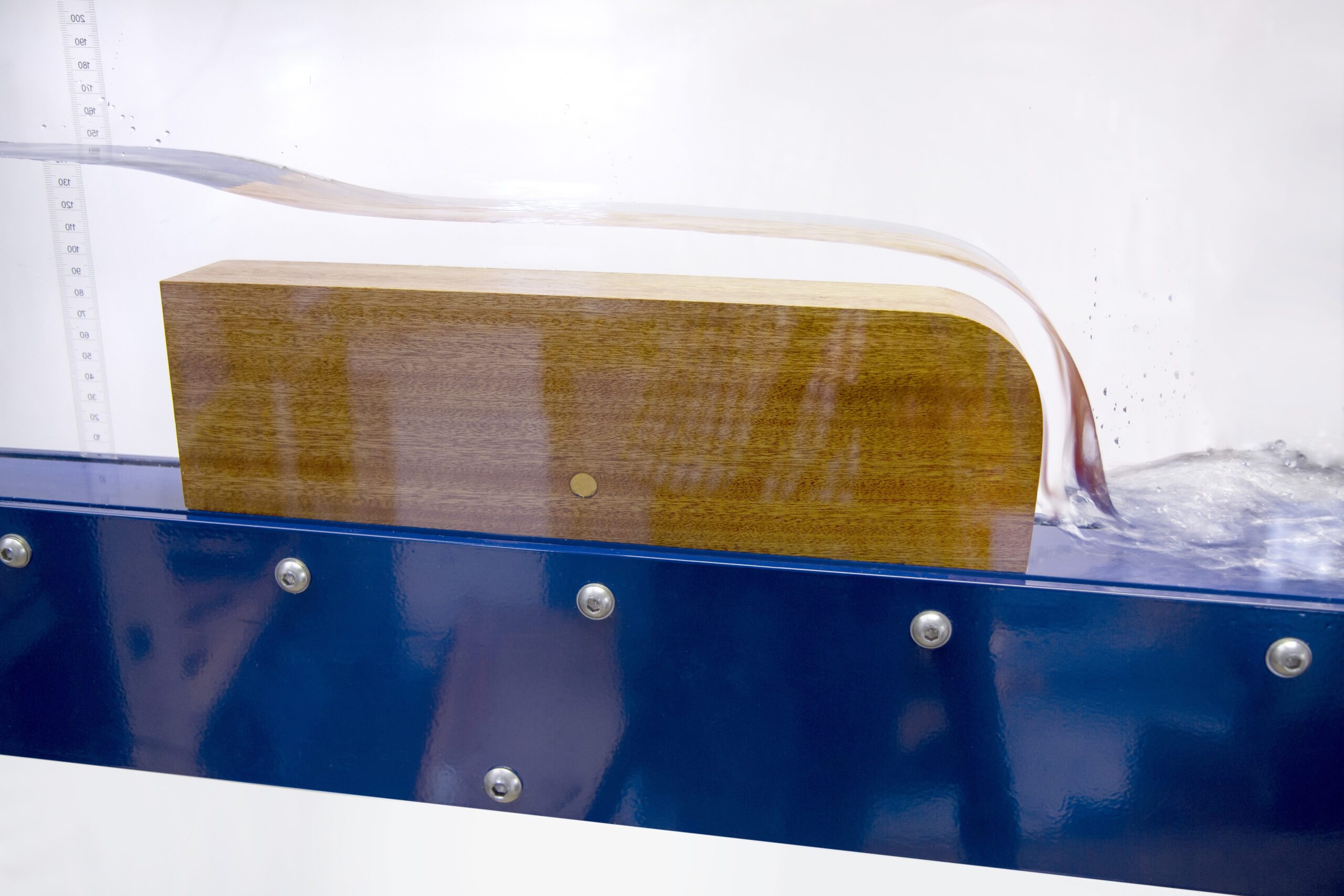

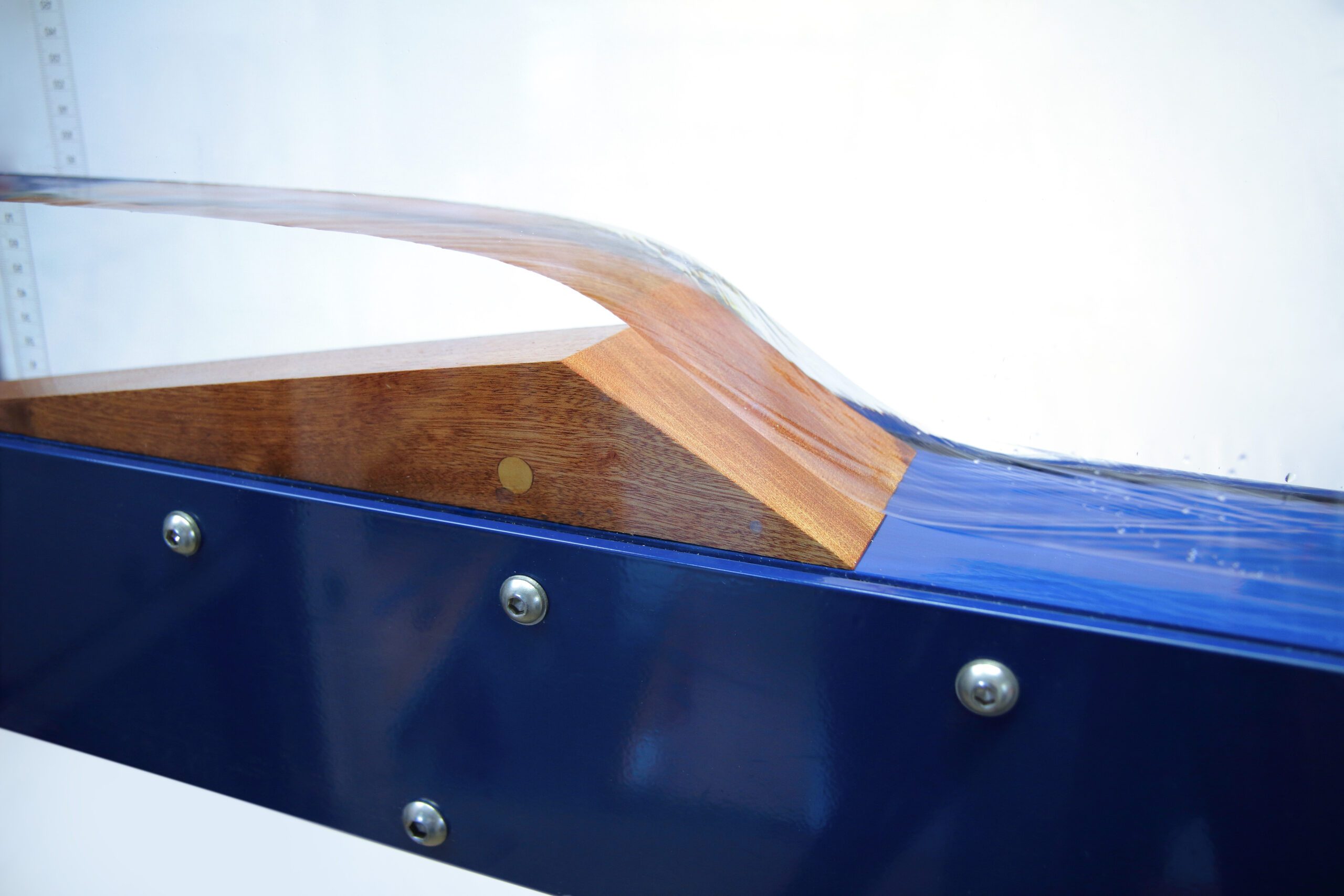

Armfield C4-MKII Stramazzo a cresta larga

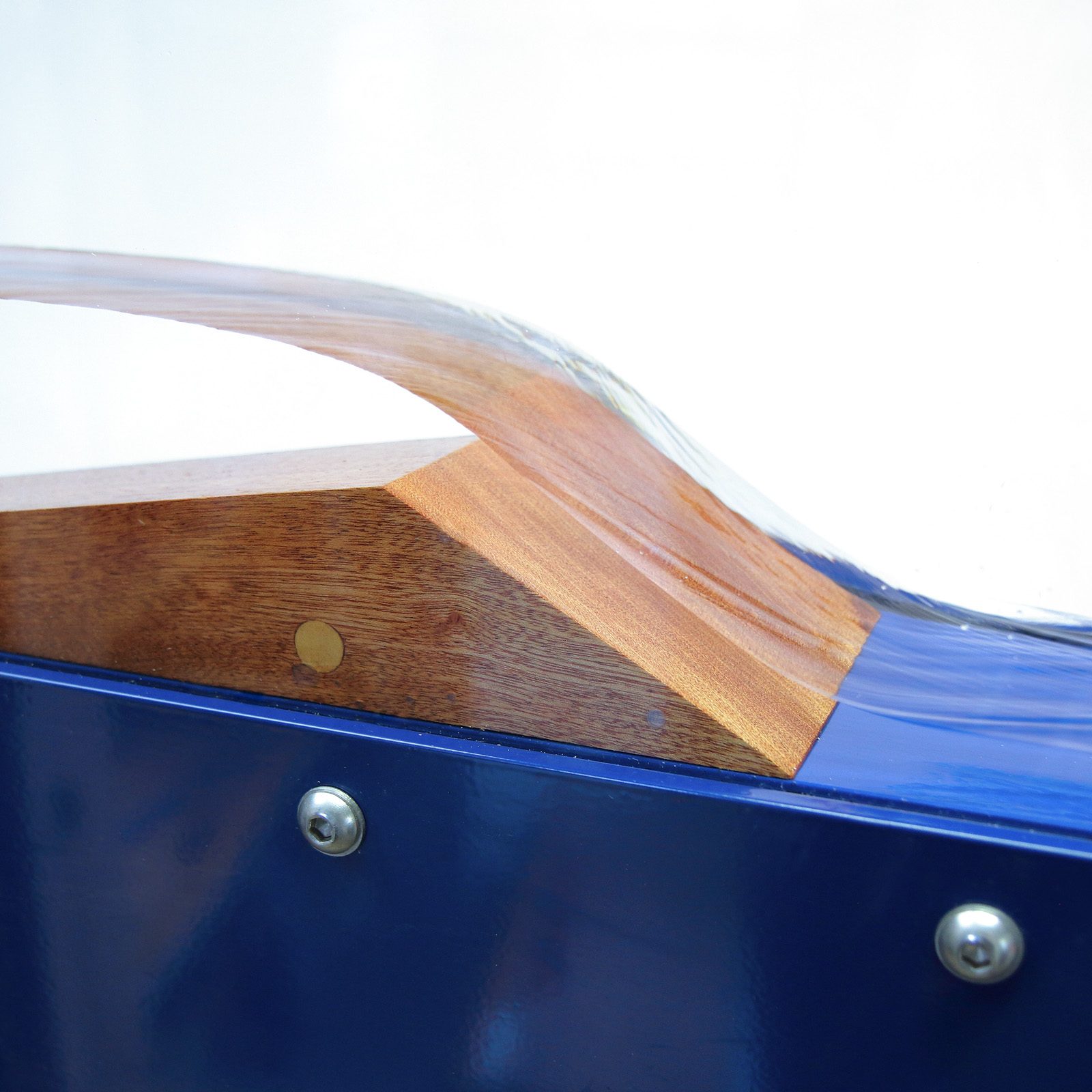

Armfield C4-MKII Crump Weir

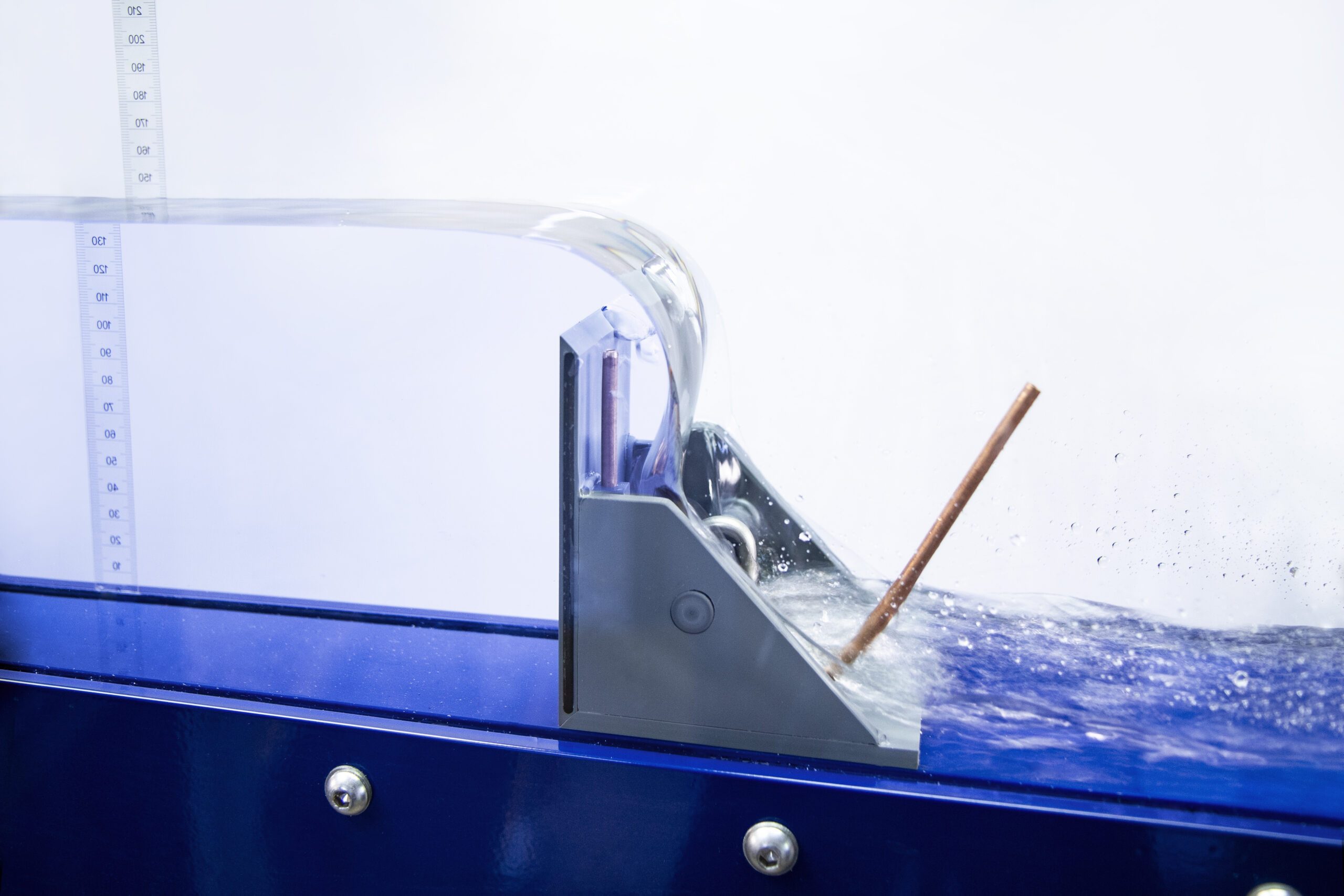

Armfield C4-MKII Sharp Crested Weir mostrato in condizioni non ventilate

Tubo di Pitot e manometro Armfield-C4-61

Canale sotterraneo Armfield C4-62

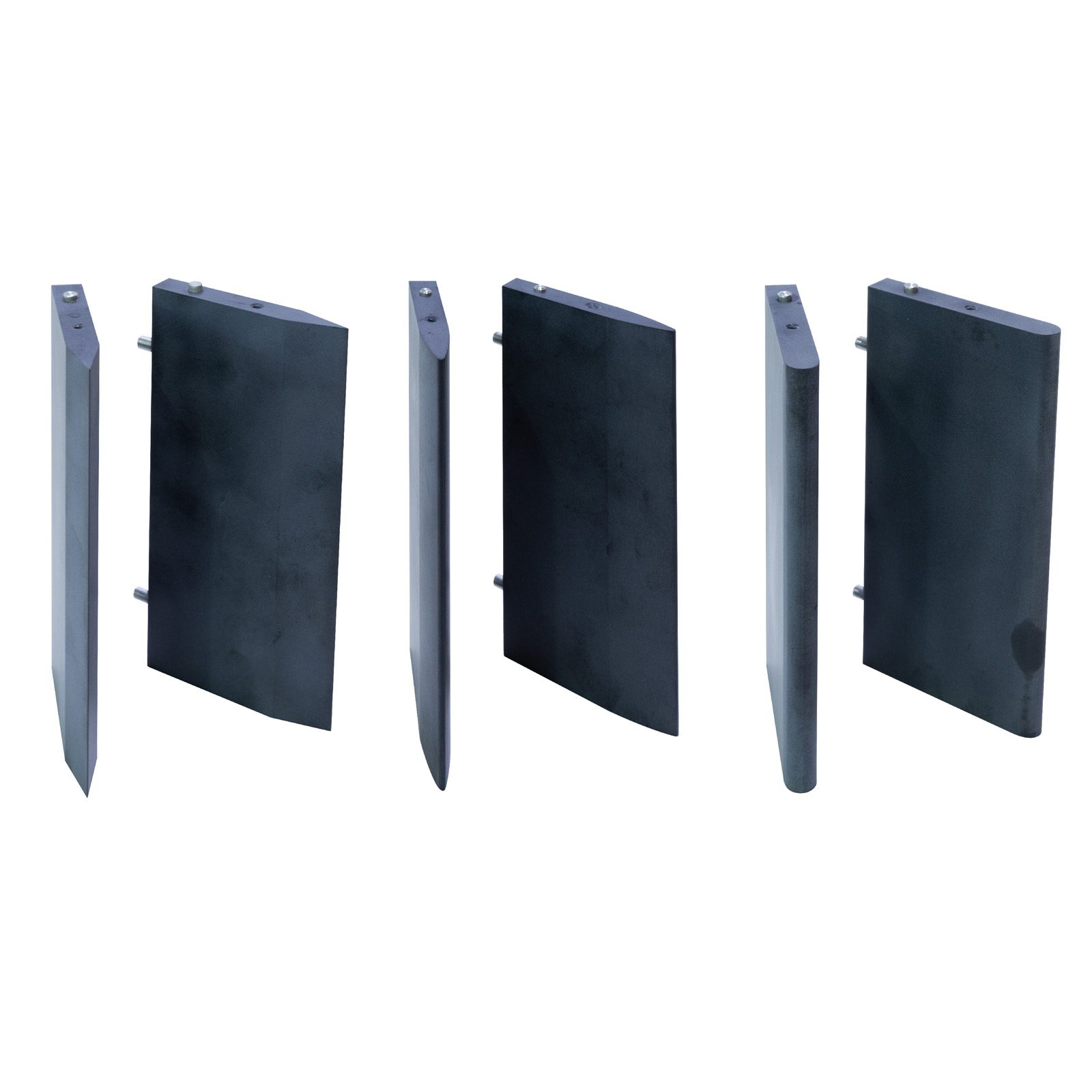

Armfield C4-63_Separatori di flusso X3

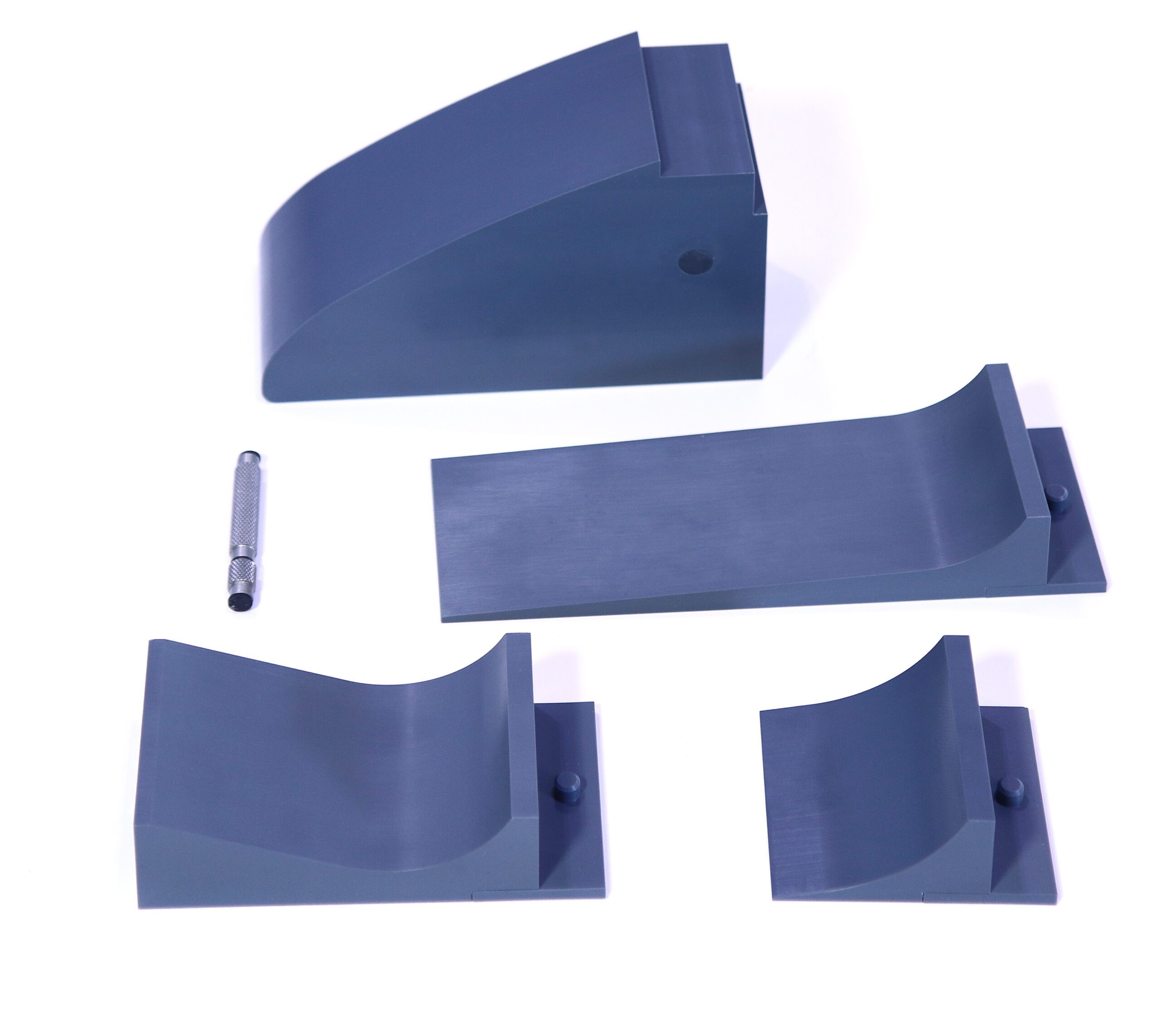

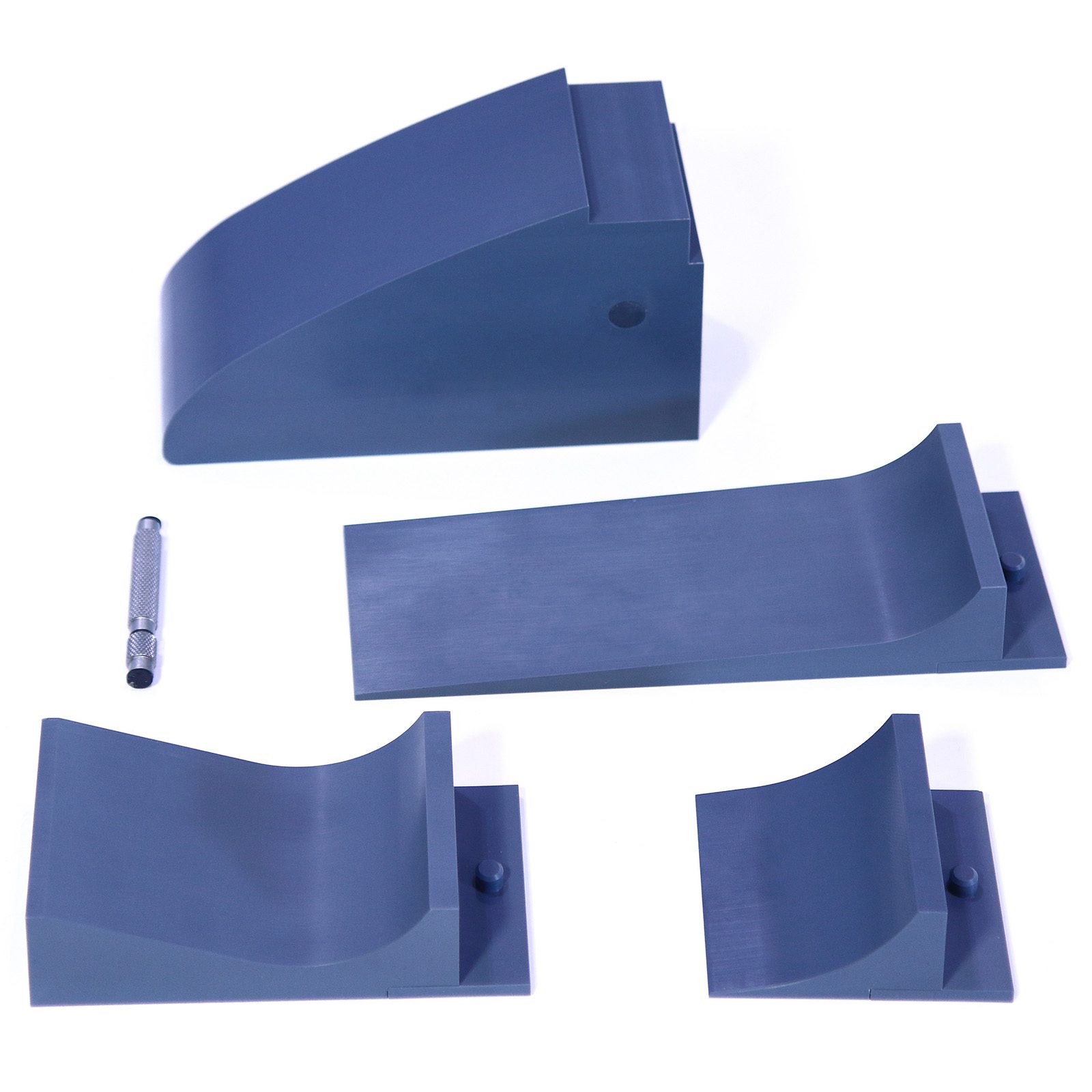

Armfield C4-64 sfioratori a sfioramento libero

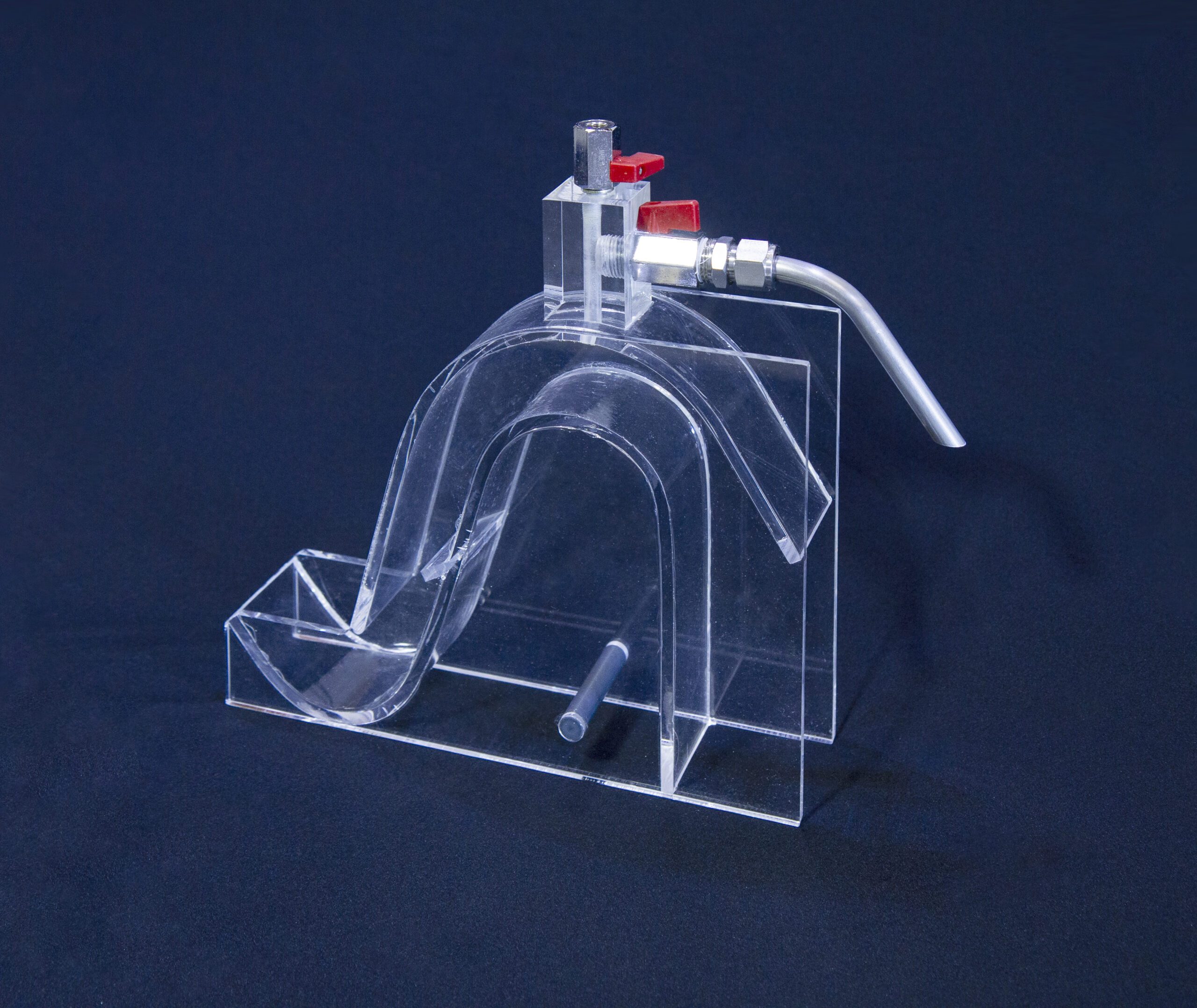

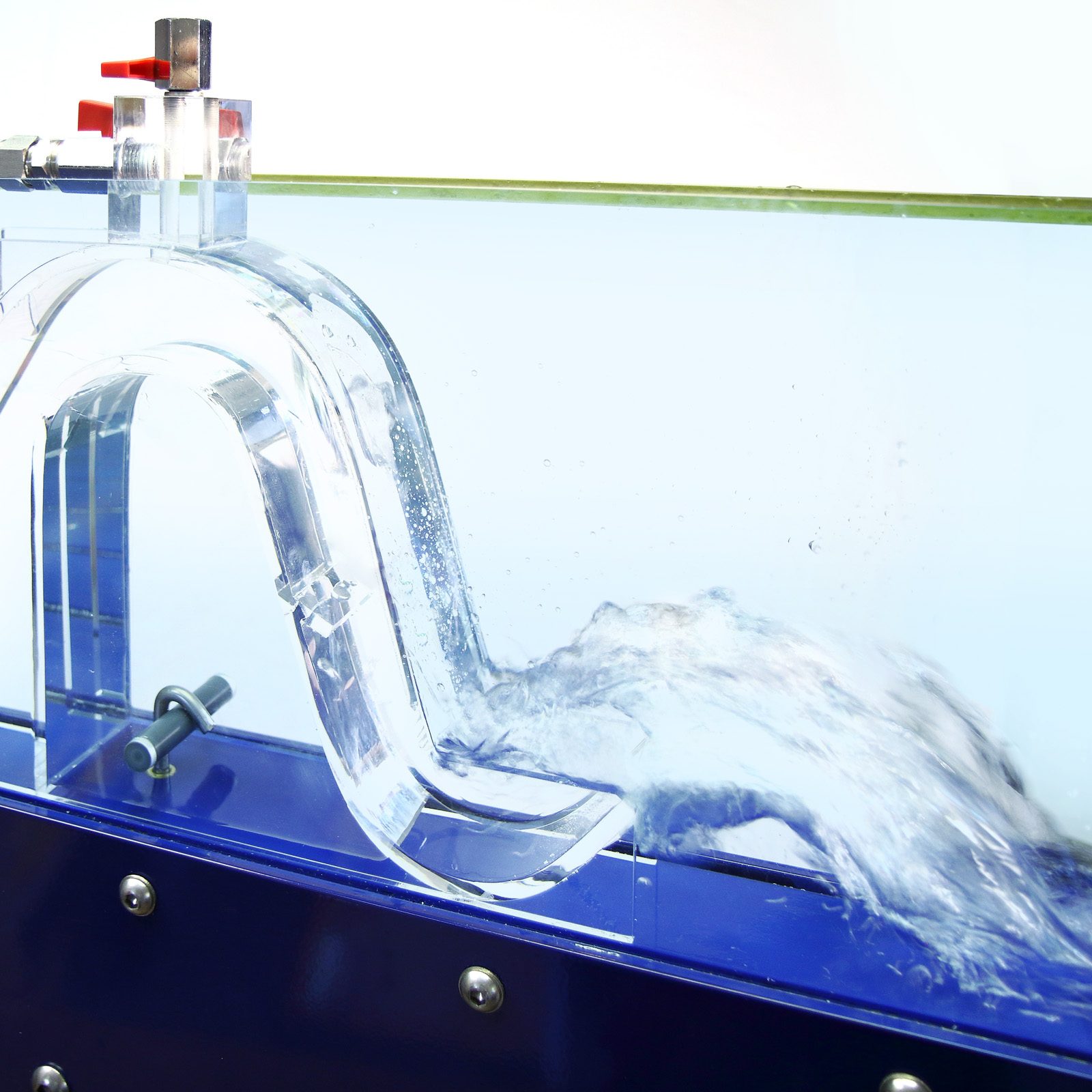

Armfield C4-65 Sifone regolato ad aria

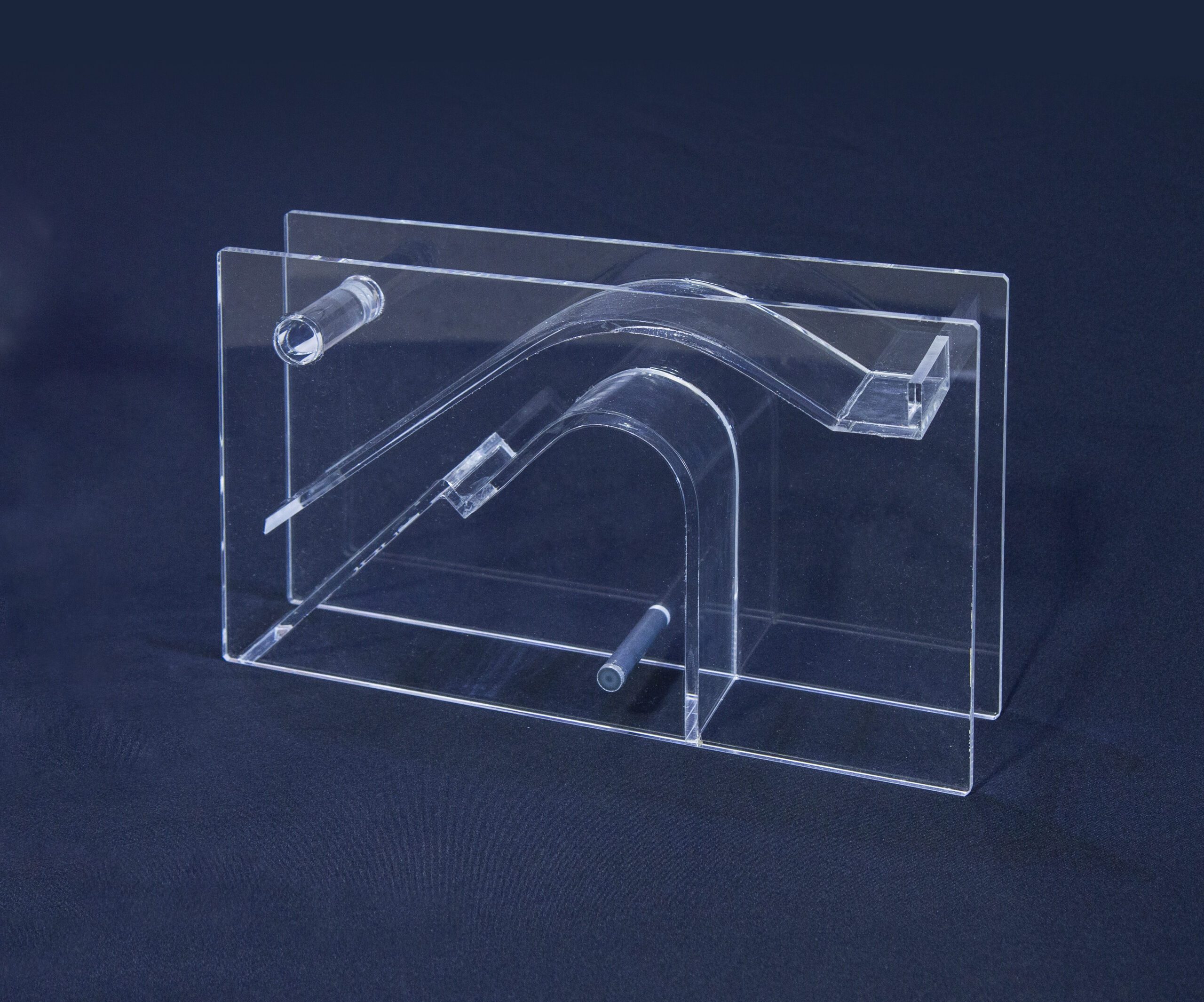

Armfield C4-65 Sifone sfioratore

Cancello radiale modello Armfield C4-66

Generatore di onde Armfield C4-67

Armfield C4-MKII Flume didattico multiuso Wave sulla spiaggia

Armfield C4-68 Sezioni di falso pavimento

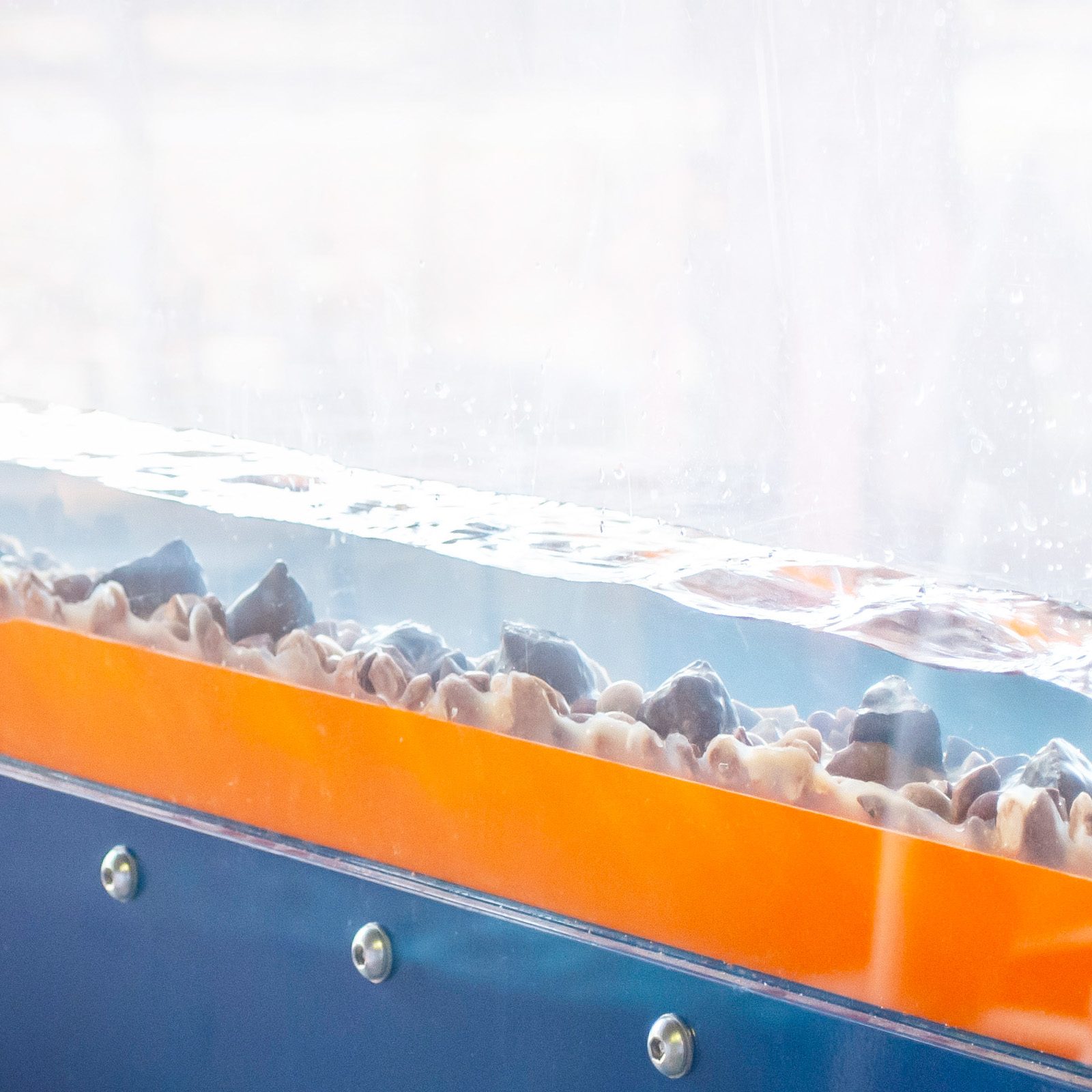

Letto Armfield C4-69 irruvidito artificialmente

Specifiche dell’ordine

Un canale aperto largo 76 mm e alto 250 mm da utilizzare con una panca idraulica F1-10

Disponibili con sezioni di lavoro di lunghezza 2,5 e 5,0 m
