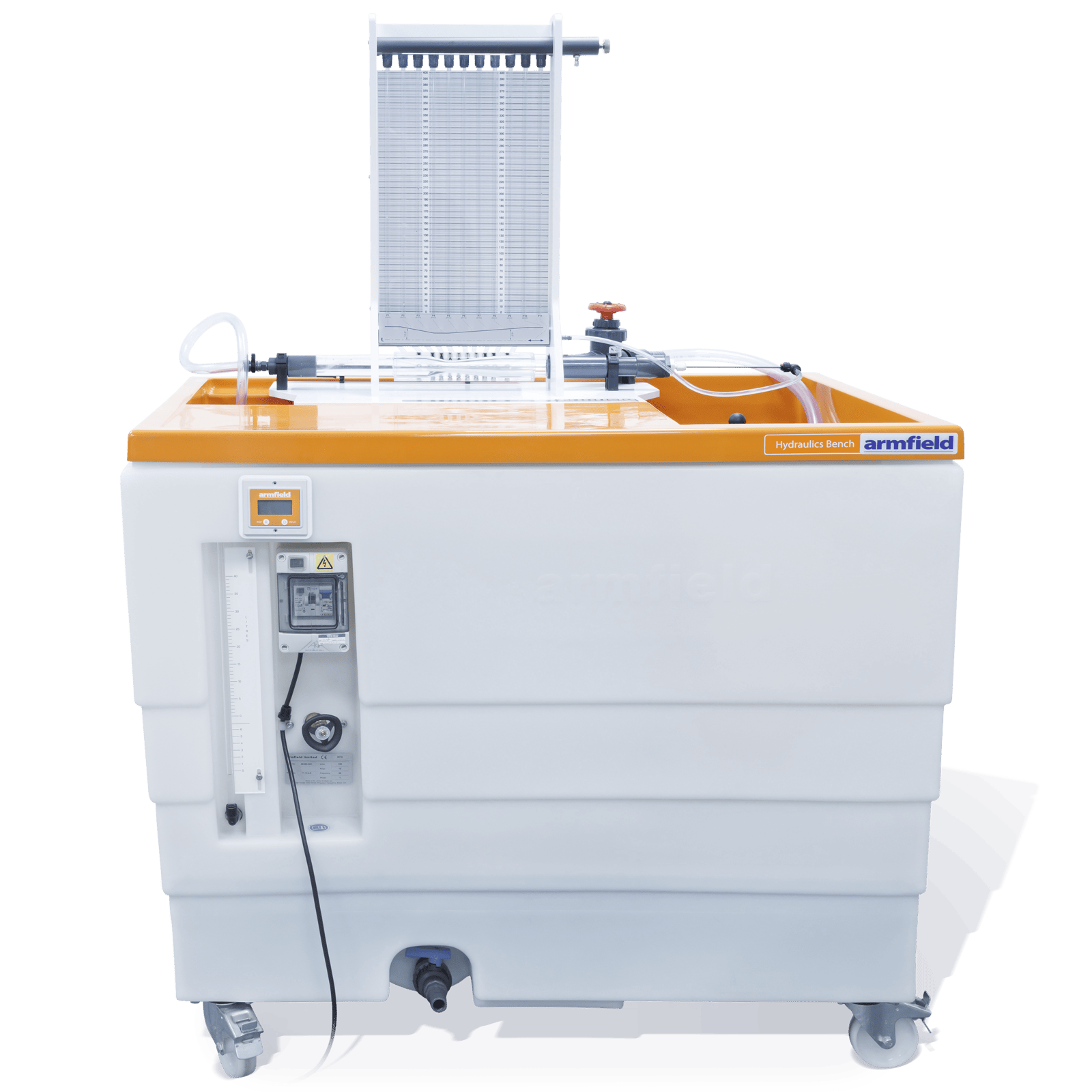

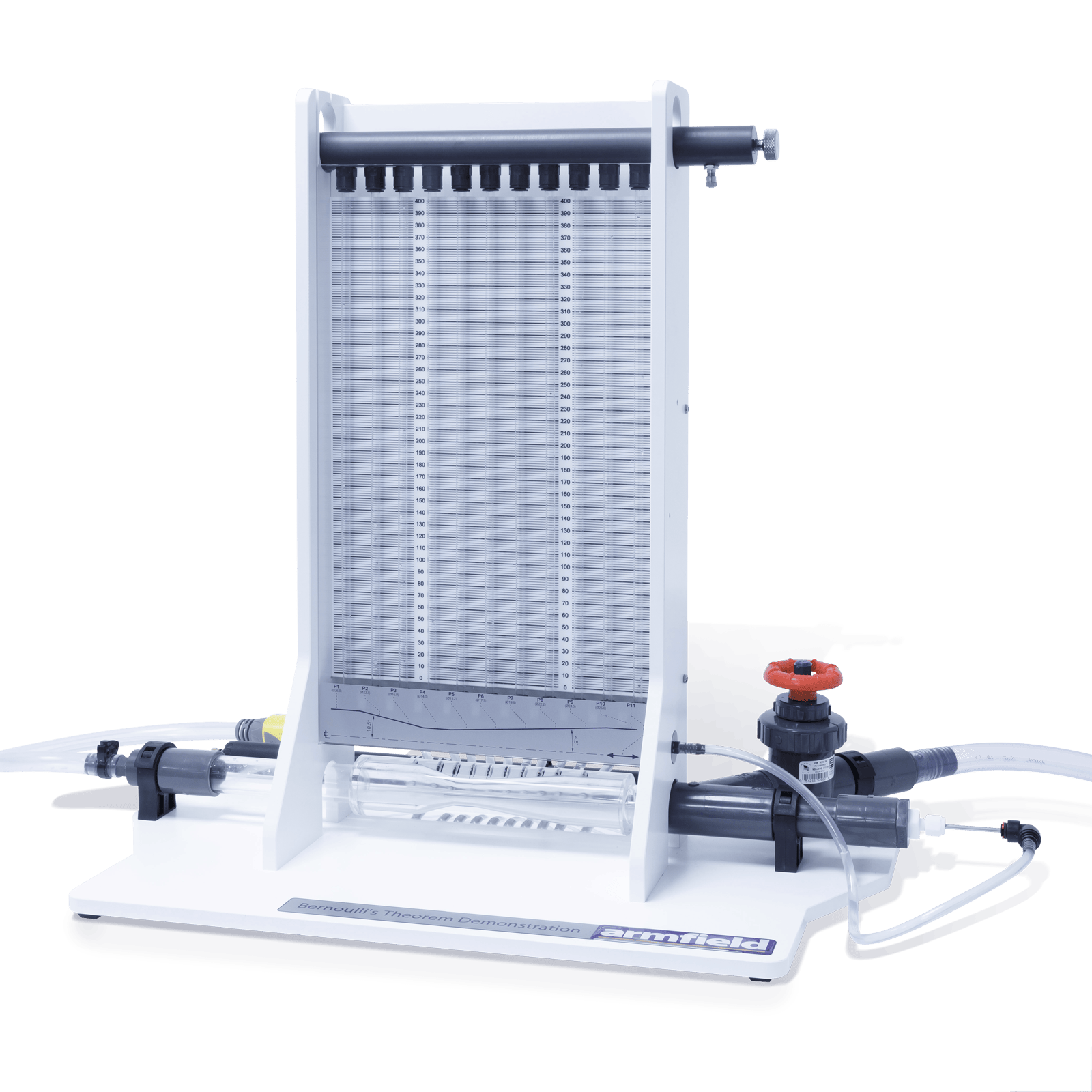

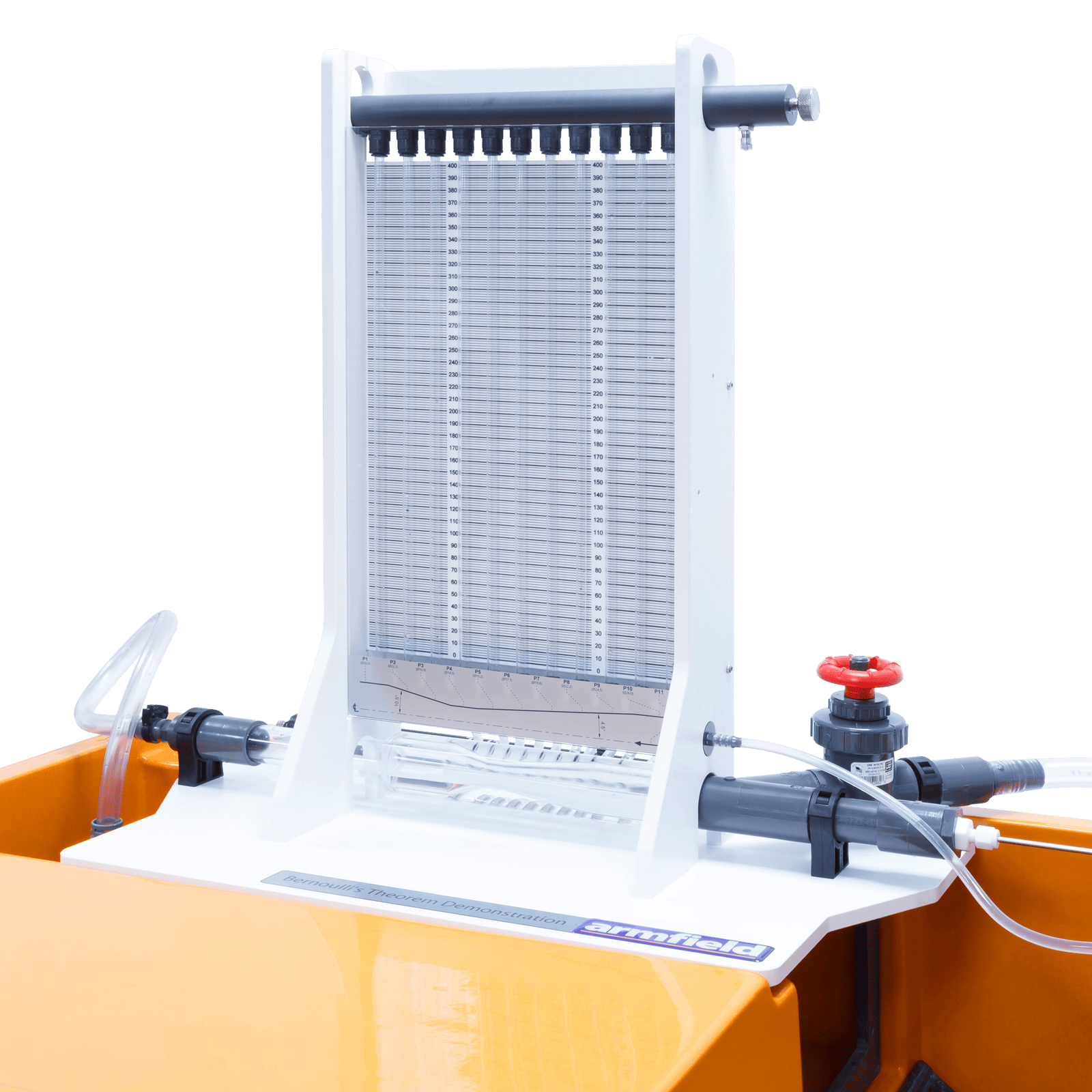

F1-15-MKII Dimostrazione del Teorema di Bernoulli

Questo accessorio illustra le circostanze alle quali può essere applicato il Teorema di Bernoulli. Inoltre, separatamente, perché in altre circostanze il teorema fornisce una descrizione inadeguata del comportamento del fluido.

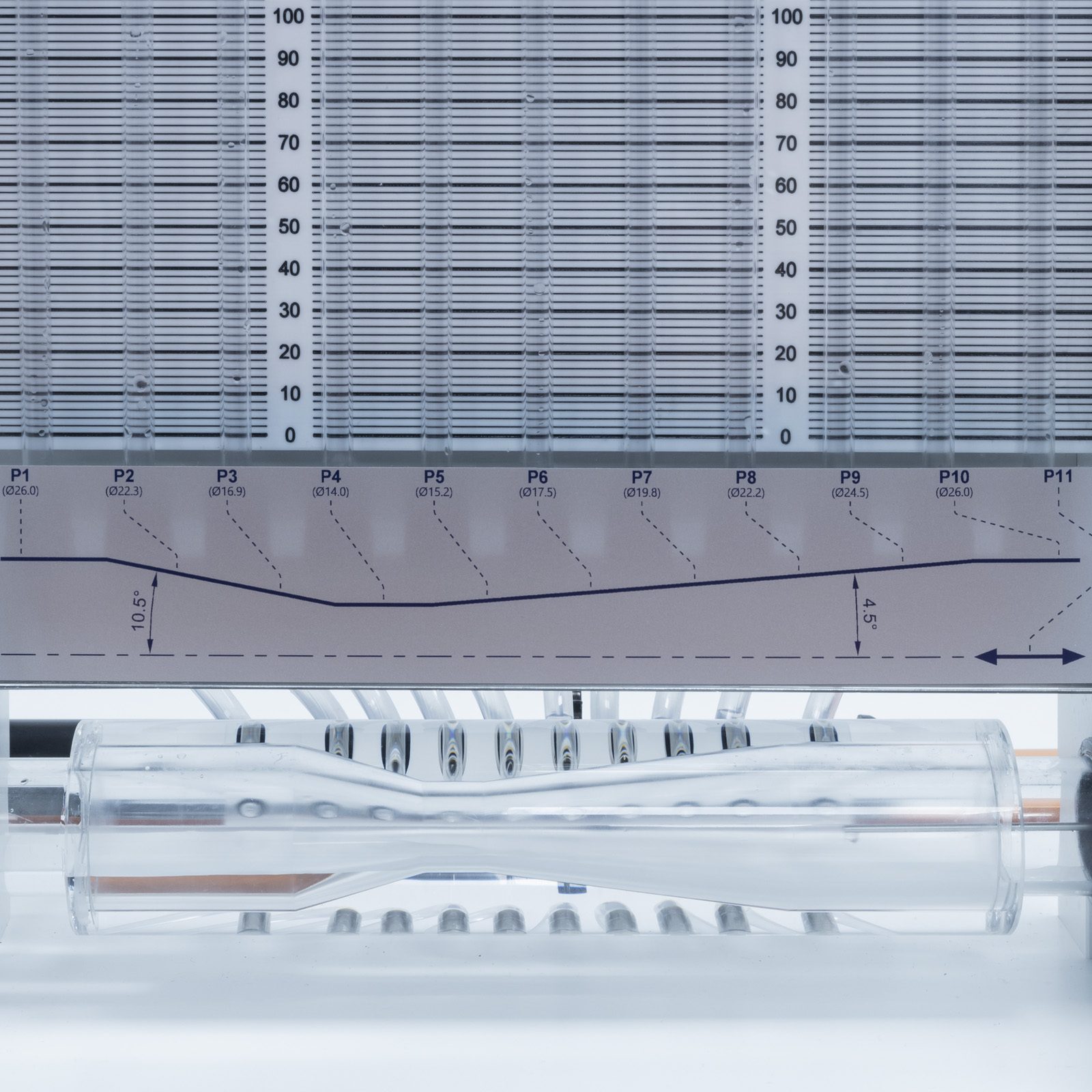

La sezione di prova è costituita da un classico Venturi lavorato in acrilico trasparente.

Una serie di prese a muro consentono la misurazione della distribuzione della pressione statica lungo il condotto convergente e divergente. Viene fornito un tubo sterzo totale da attraversare lungo la linea centrale della sezione di prova. Queste prese sono collegate ad una banca manometrica incorporante un collettore con valvola di sfiato aria.

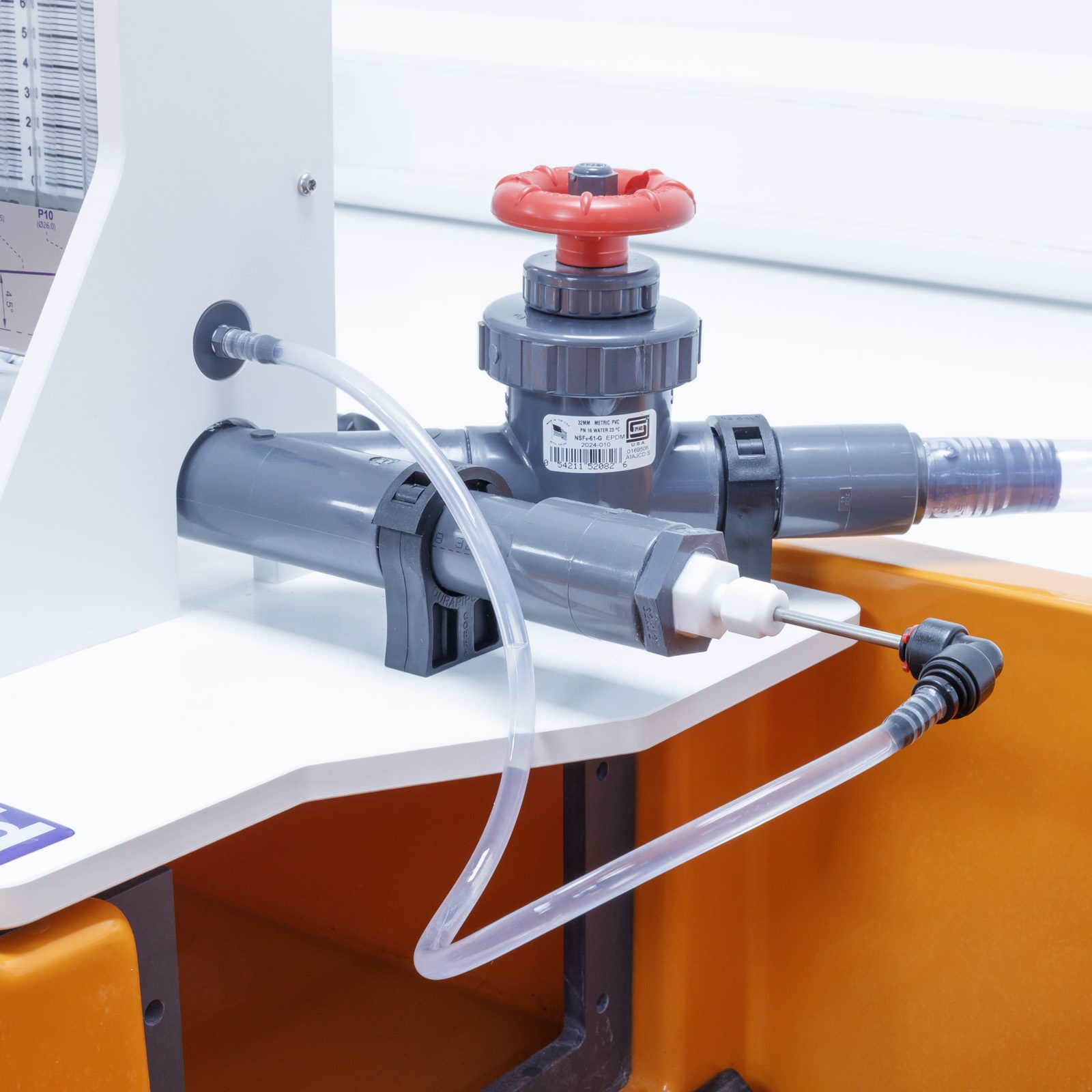

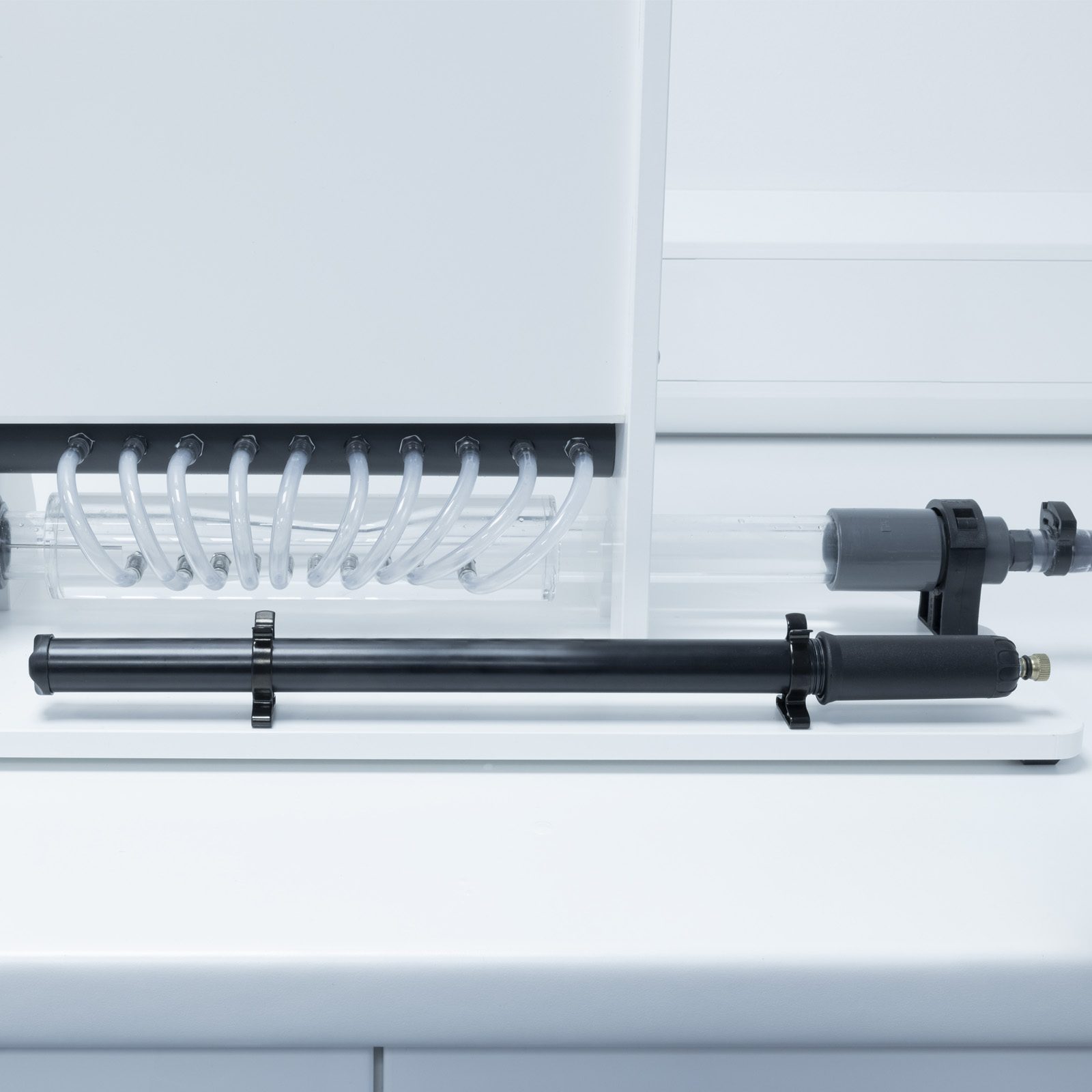

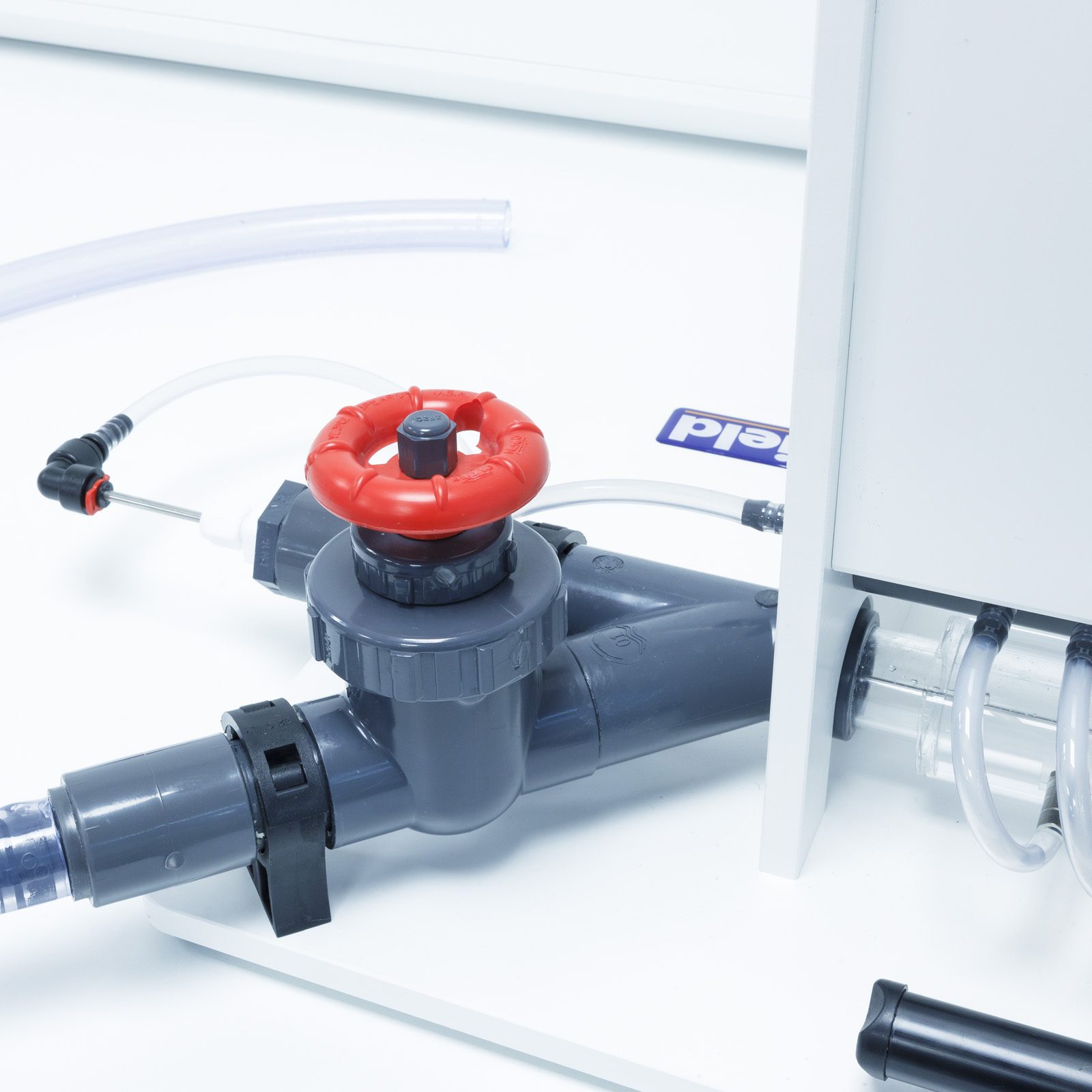

La pressurizzazione dei manometri è facilitata da una pompa a mano. La sezione di prova è organizzata in modo da poter studiare le caratteristiche del flusso attraverso sia una sezione convergente che divergente. L’acqua viene alimentata attraverso un connettore per tubo flessibile ed è controllata da una valvola regolatrice di flusso all’uscita della sezione di prova.

Il Venturi può essere dimostrato come mezzo di misurazione del flusso e si può determinare il coefficiente di scarico.

Questa unità è stata aggiornata e ora:

Il classico profilo Venturi è stato migliorato fino allo standard del settore, portando a una migliore precisione ed efficienza nella dimostrazione del teorema di Bernoulli. Questo miglioramento influenzerà la dinamica del flusso all’interno dell’unità.

Sono state aggiunte più prese di pressione, con conseguente maggiore risoluzione della caduta di pressione. Questo miglioramento consente un’analisi più dettagliata delle variazioni di pressione all’interno del sistema, offrendo una comprensione più completa della fluidodinamica.

L’altezza del manometro è stata aumentata. Questa modifica suggerisce che l’unità ora può gestire portate maggiori, potenzialmente fino a 20 L/min. Ciò è fondamentale per esperimenti o dimostrazioni che comportano portate più elevate, fornendo versatilità nell’applicazione dell’unità.

Questi miglioramenti contribuiscono collettivamente a un apparato più avanzato e capace per dimostrare il teorema di Bernoulli, offrendo informazioni migliori sulla dinamica dei fluidi e fornendo un’esperienza educativa più completa.
