F1-13-MKII / F1-13a Flusso sullo sbarramento

Gli sbarramenti di flusso sono costituiti da cinque elementi base utilizzati insieme al canale di flusso nel da banco stampato del banco idraulico.

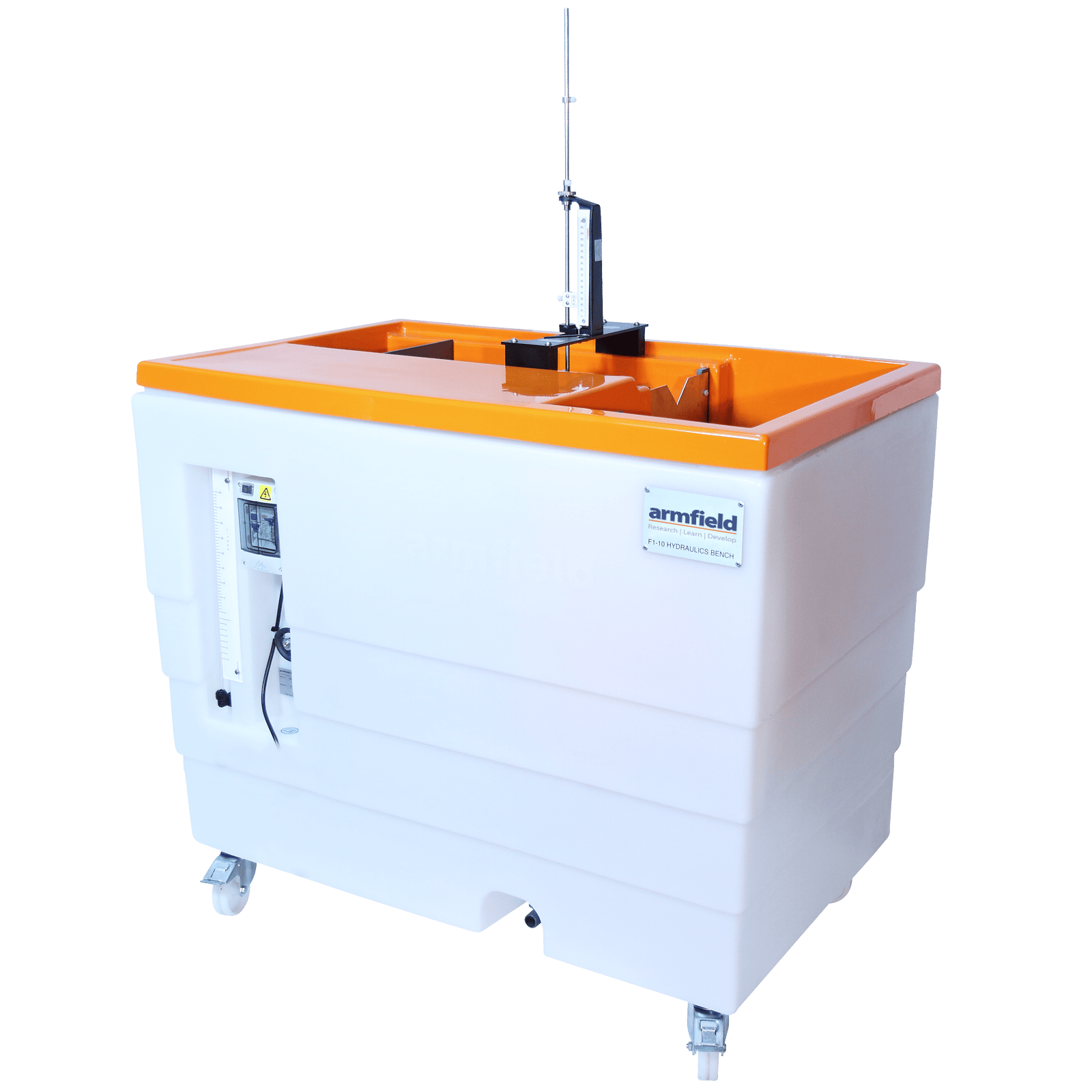

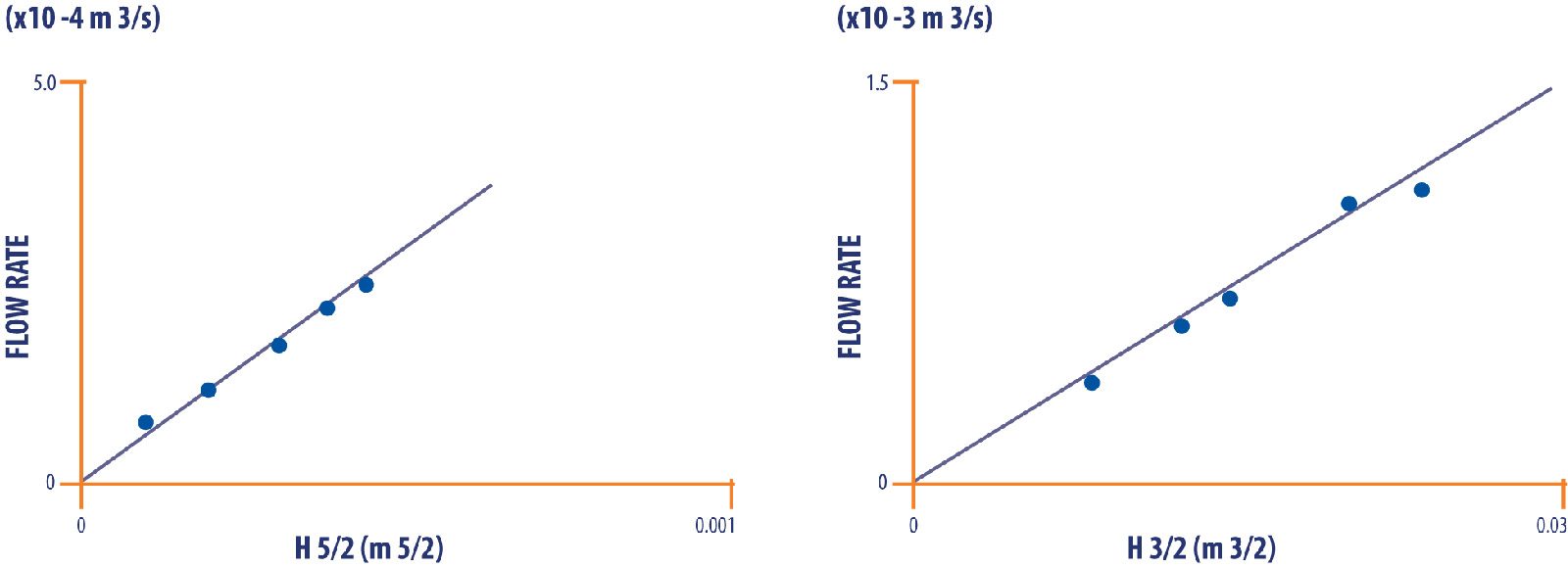

L’accessorio Flow Over Weirs è costituito da cinque elementi base, utilizzati insieme al canale di flusso, nella parte superiore stampata del banco idraulico. Vengono fornite due piastre di sbarramento di forme diverse che consentono la familiarità e il confronto con la teoria.

Si svita un connettore a sgancio rapido alla base del canale e al suo posto si avvita un ugello di erogazione.

Un deflettore di calma si inserisce nelle fessure nelle pareti del canale. La combinazione dell’ugello di ingresso e del deflettore di calma favorisce condizioni di flusso uniformi nel canale.

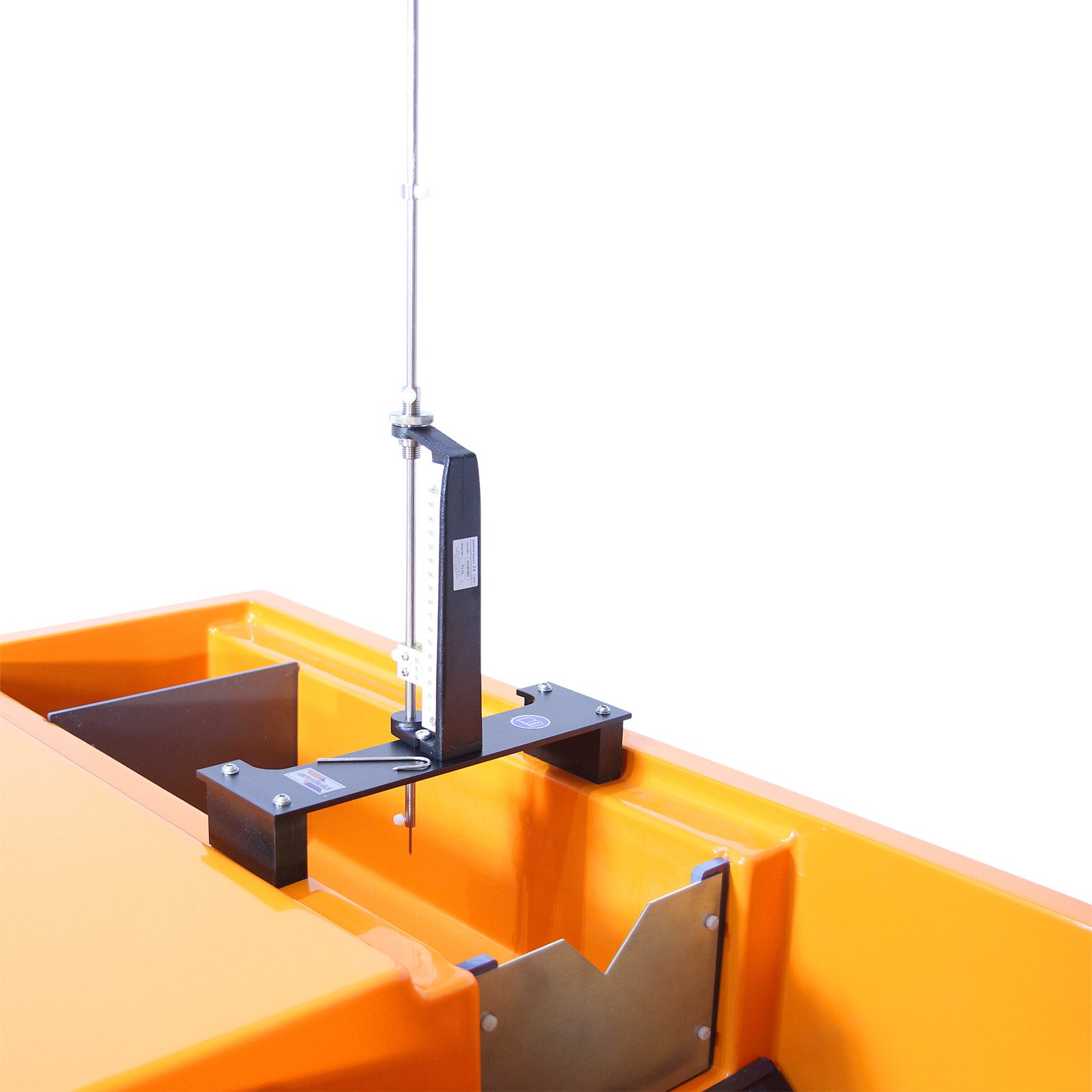

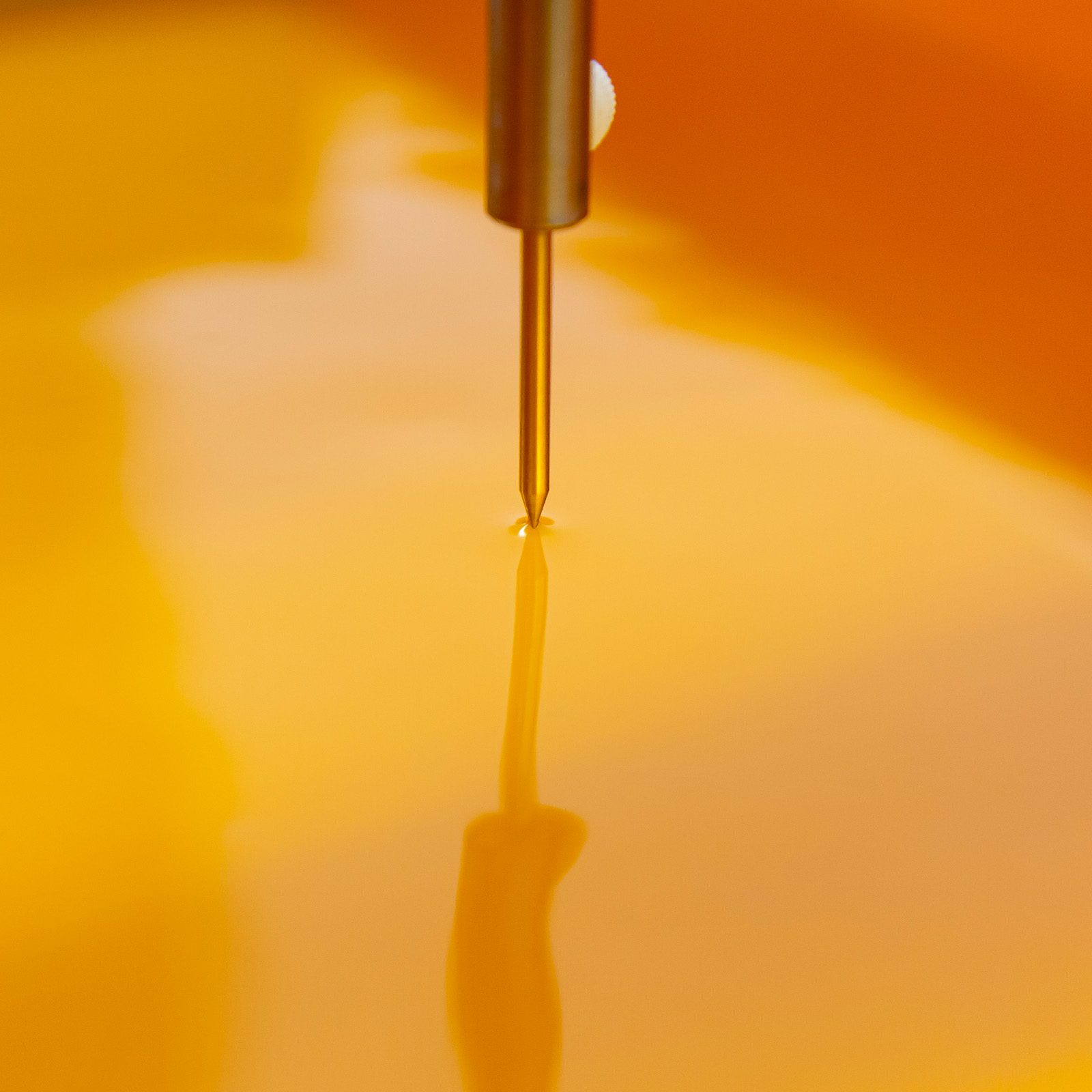

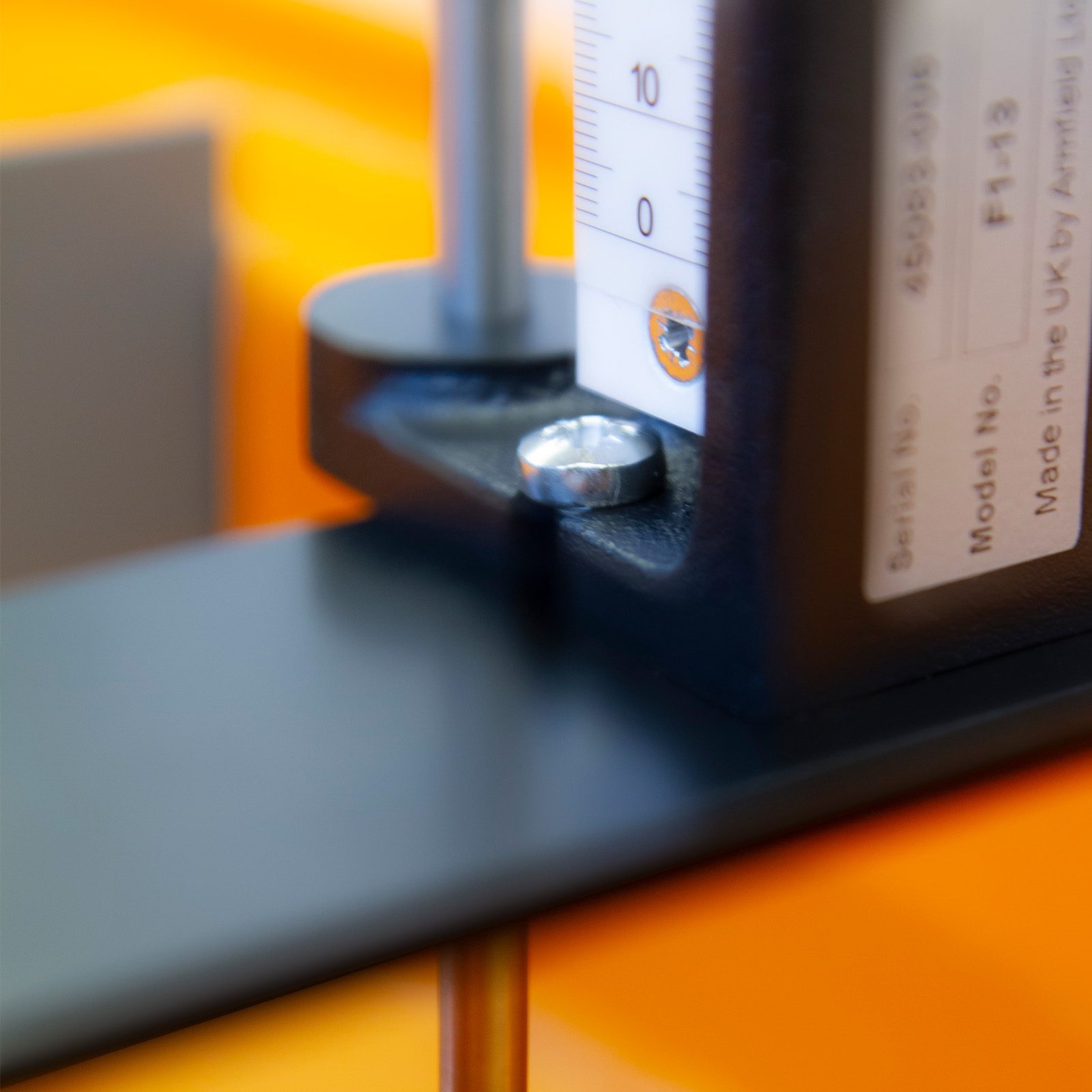

Un gancio a nonio e un calibro a punta sono montati su un portastrumenti, che si trova sui canali laterali della parte superiore stampata. Il trasportatore può essere spostato lungo i canali fino alla posizione di misurazione richiesta.

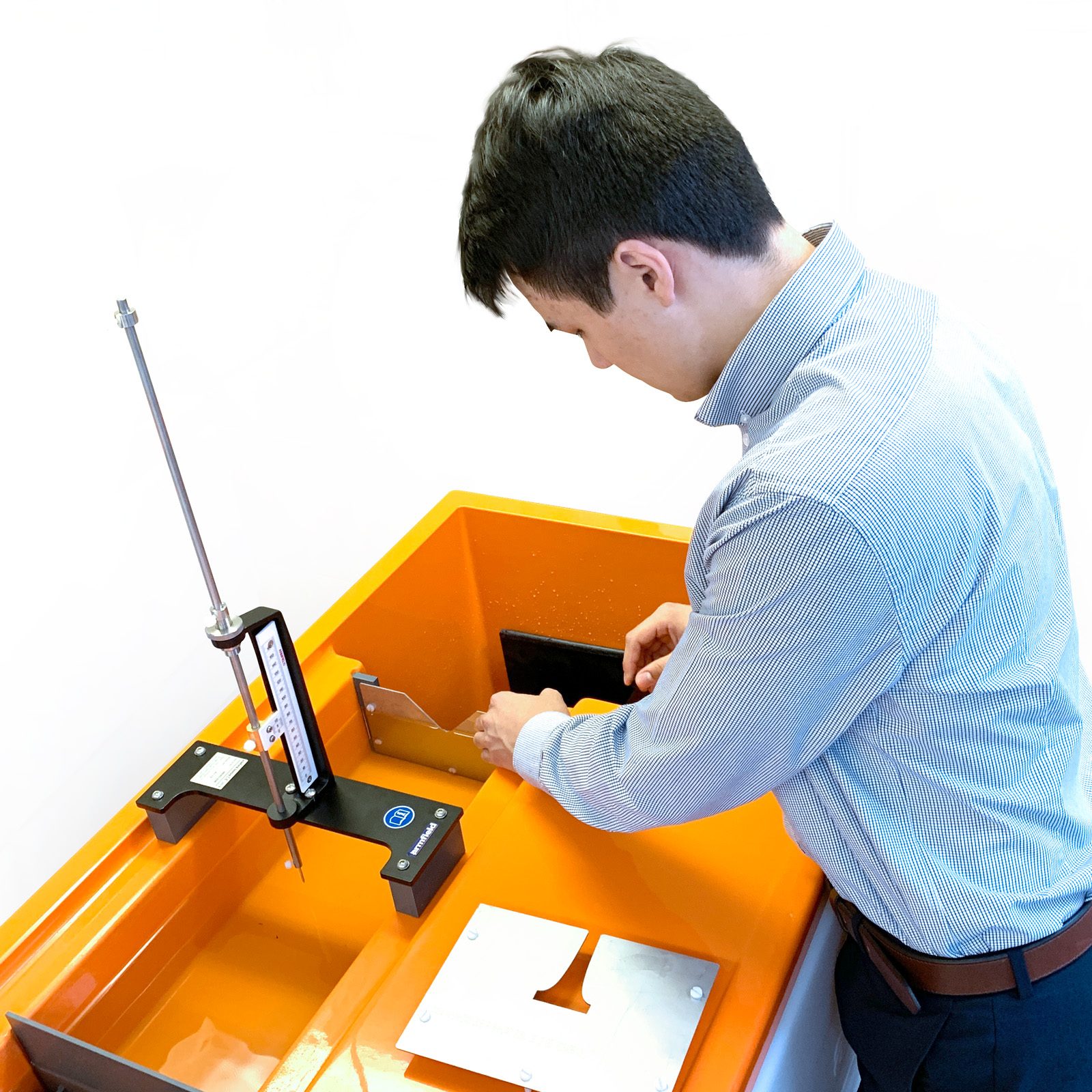

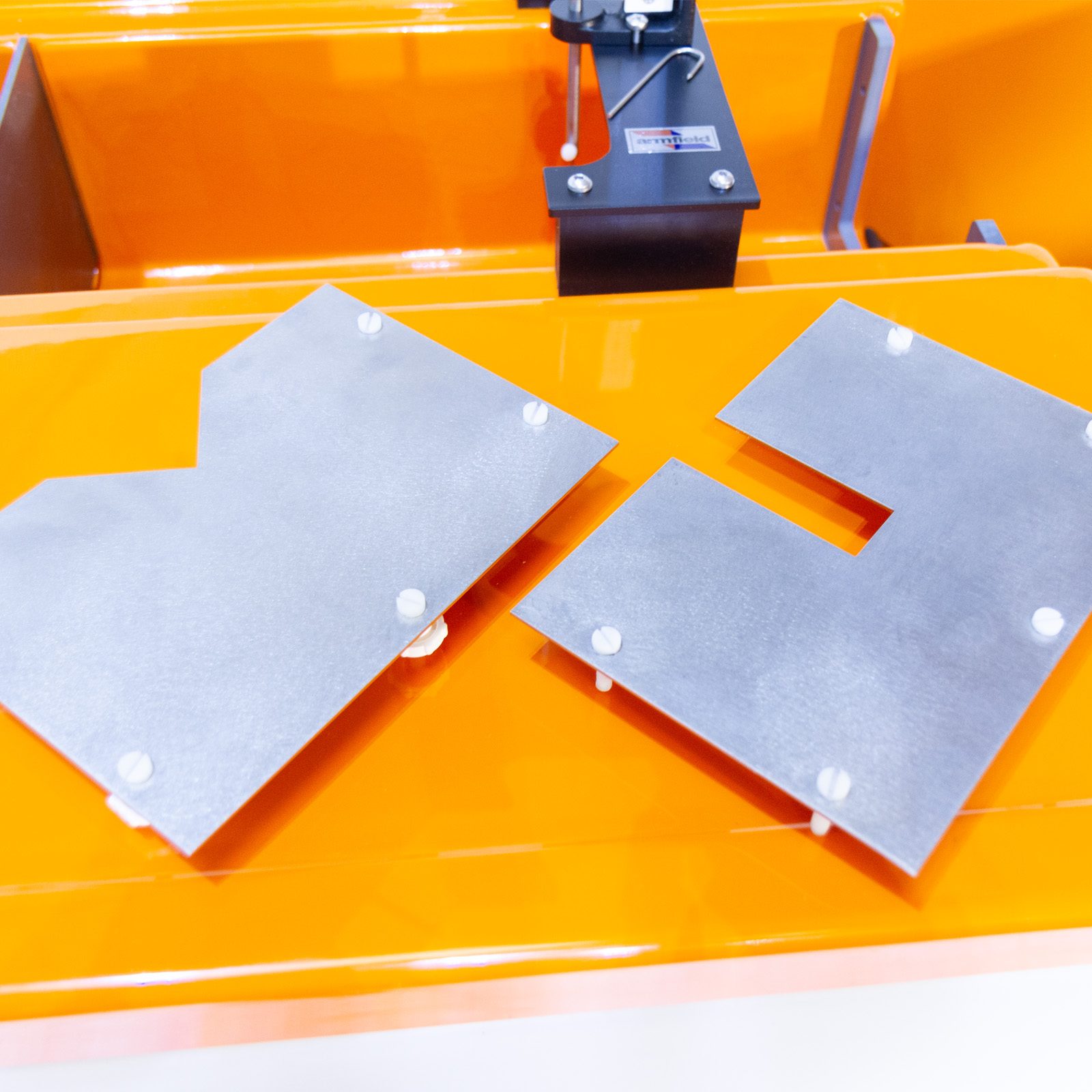

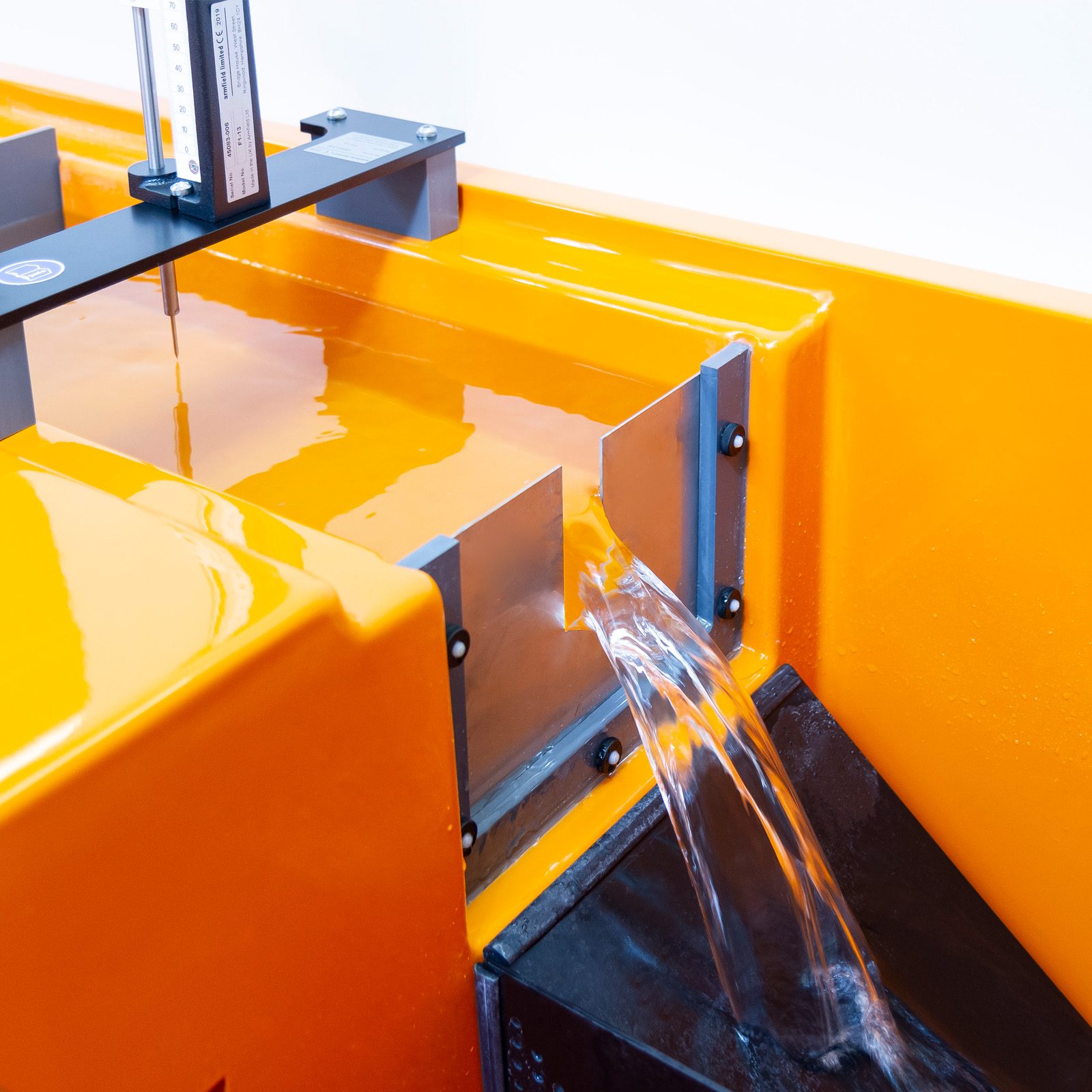

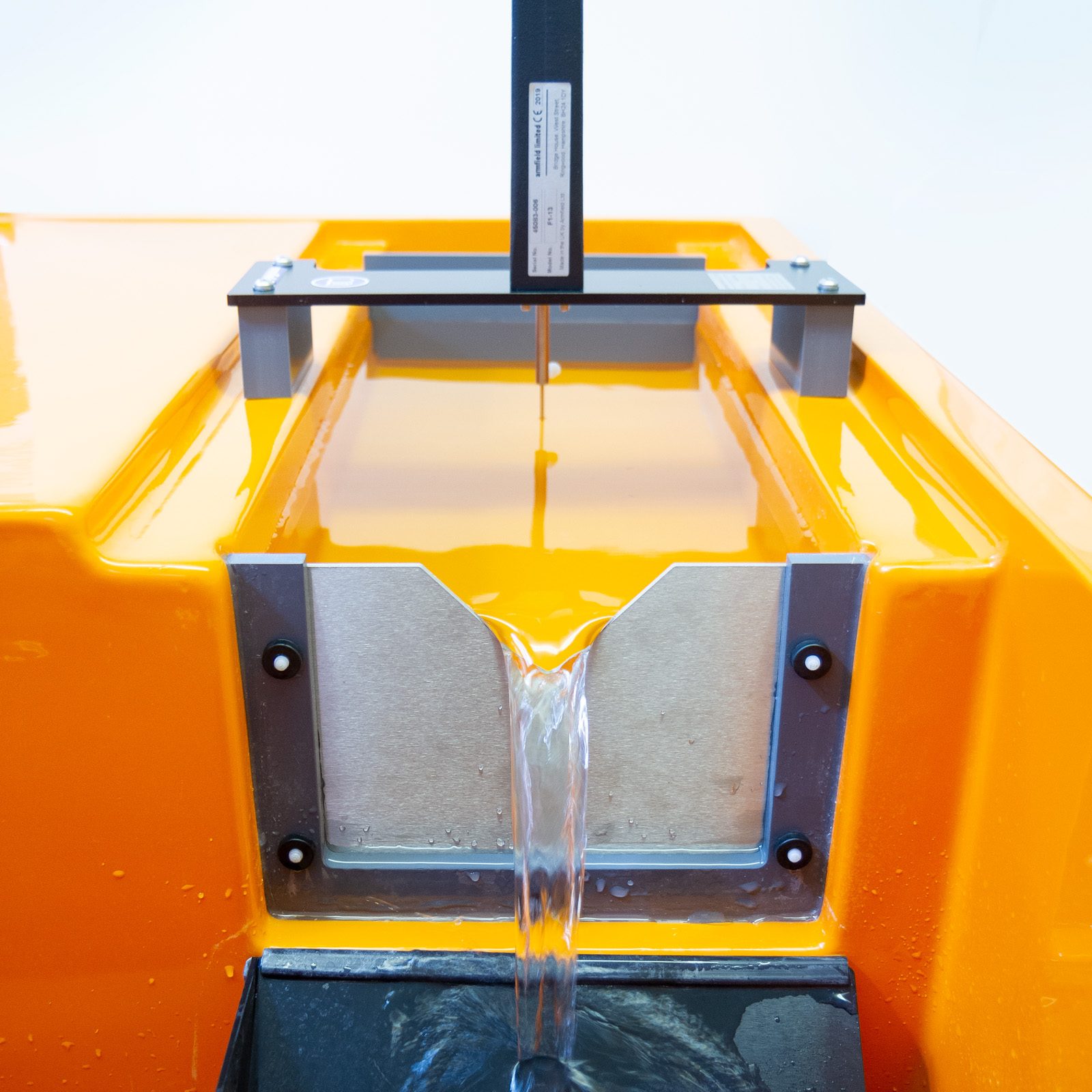

Lo stramazzo con intaglio rettangolare o lo stramazzo con intaglio a V da testare è fissato al supporto dello stramazzo nel canale tramite dadi ad alette. Le piastre di sbarramento in acciaio inox incorporano prigionieri prigionieri per facilitare il montaggio.

F1-13a Stramazzi avanzati disponibili:

Vedi Accessori

Stramazzi F1-13-MKII:

Deflettore e ugello di ingresso rigidi

Vernier Hook & Point Gauge con portastrumenti

Stramazzo con piastra a V regolare a 90°

Stramazzo con piastra a V grande a 90°

Stramazzo con piastra con tacca grande da 30 mm

Stramazzo con piastra con tacca grande 50 mm

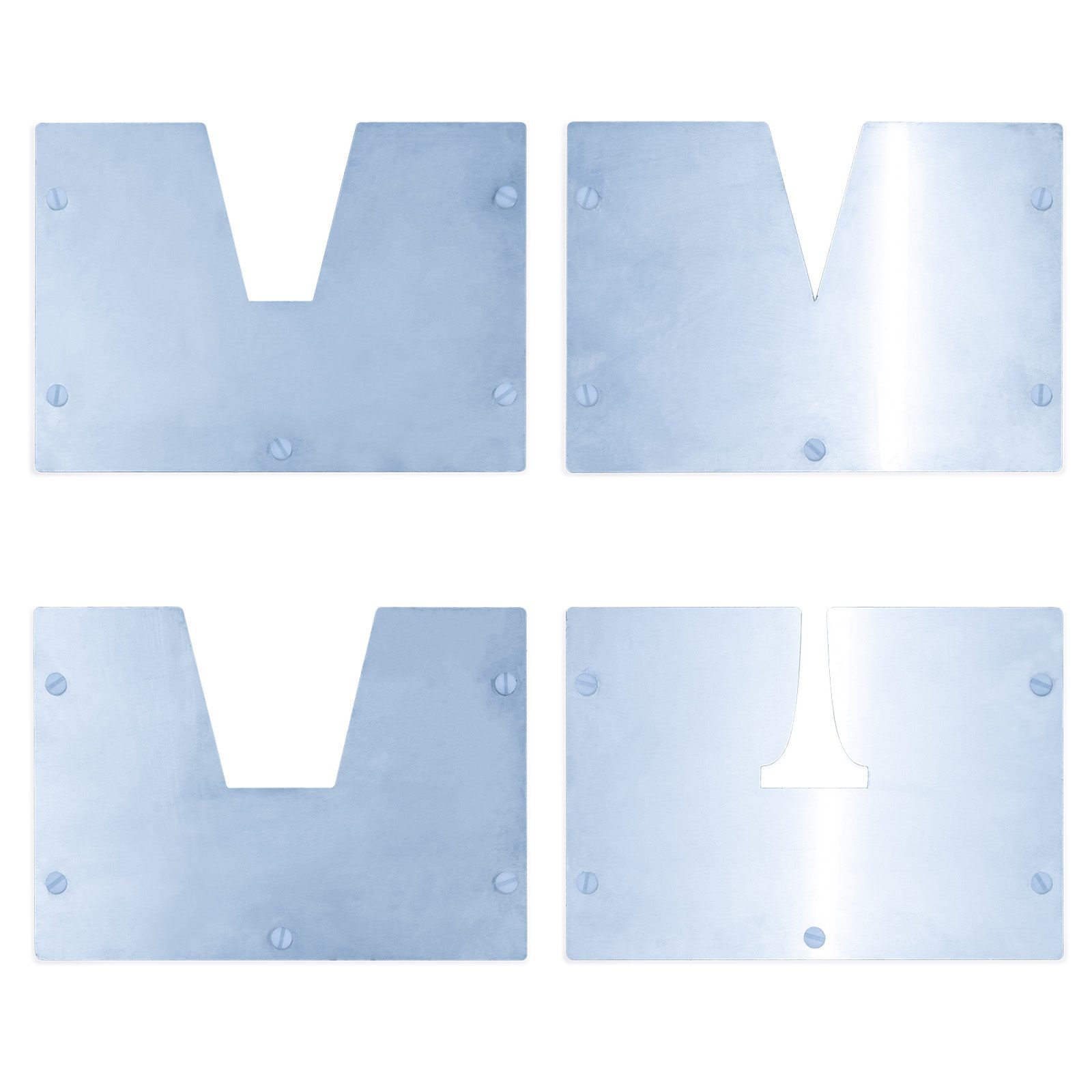

F1-13a Stramazzi avanzati:

Grande stramazzo trapezoidale da 30 mm

Stramazzo trapezoidale grande 50 mm

Stramazzo grande con piastra a V 30◦

Stramazzo di ossa di cane

Armfield – Sbarramenti avanzati F1-13a

Categorie: Agricolo, Educativo, Meccanica dei fluidi serie F1, F1-13-MKII Flusso sullo sbarramento

Disponibilità: Su richiesta
