F1-12-MKII Pressione idrostatica

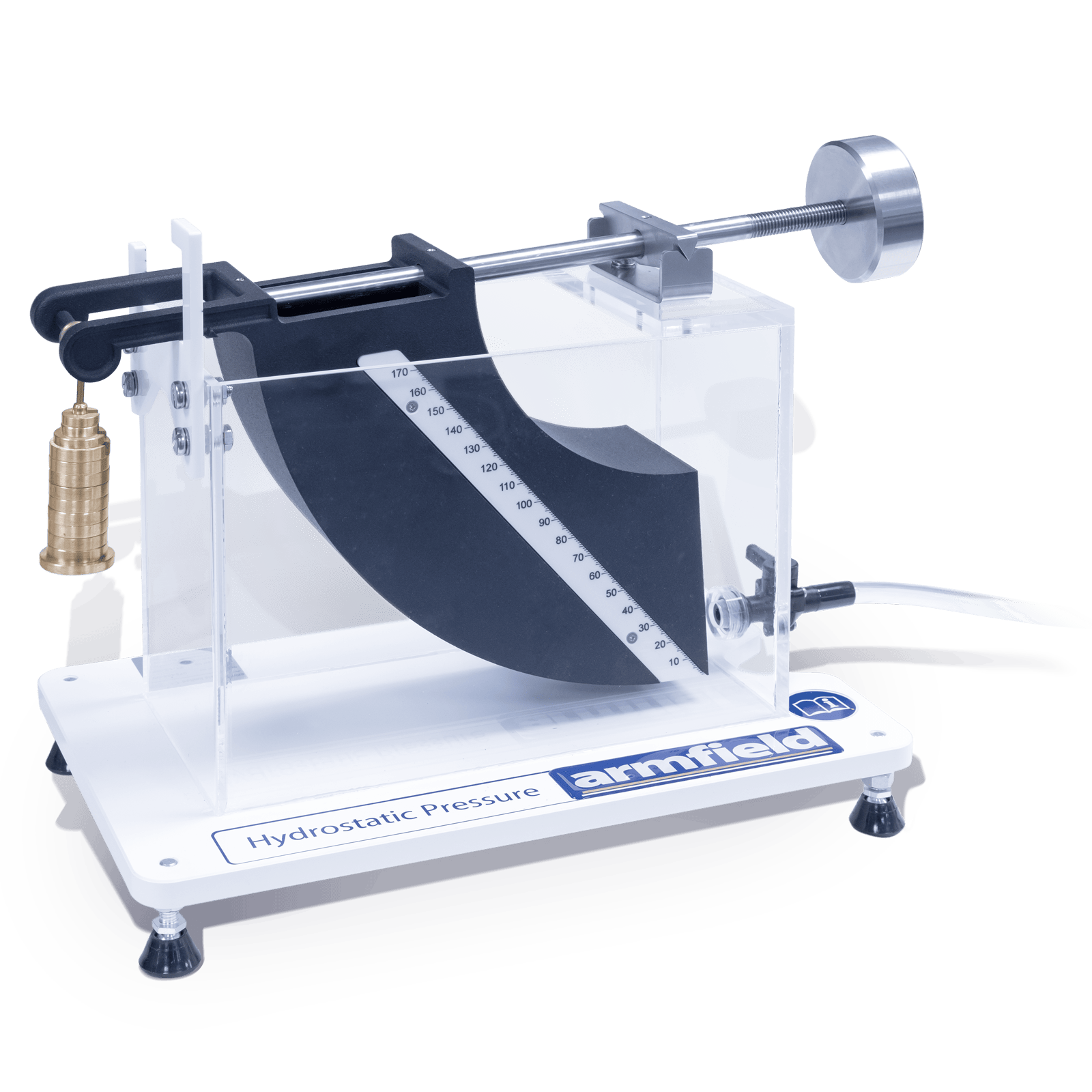

L’accessorio Pressione Idrostatica è stato progettato per determinare la spinta statica esercitata da un fluido su una superficie sommersa e consente di confrontare l’entità e la posizione misurate di questa forza con una semplice teoria. Un quadrante fabbricato è montato su un braccio di bilanciamento, che ruota sui bordi del coltello. I bordi del coltello coincidono con il centro dell’arco del quadrante. Ciò significa che quando il quadrante è immerso, l’unica forza che dà luogo ad un momento attorno ai bordi del coltello è la forza idrostatica agente sulla faccia terminale del quadrante.

L’accessorio Pressione Idrostatica è stato progettato per determinare la spinta statica esercitata da un fluido su una superficie sommersa e consente di confrontare l’entità e la posizione misurate di questa forza con una semplice teoria.

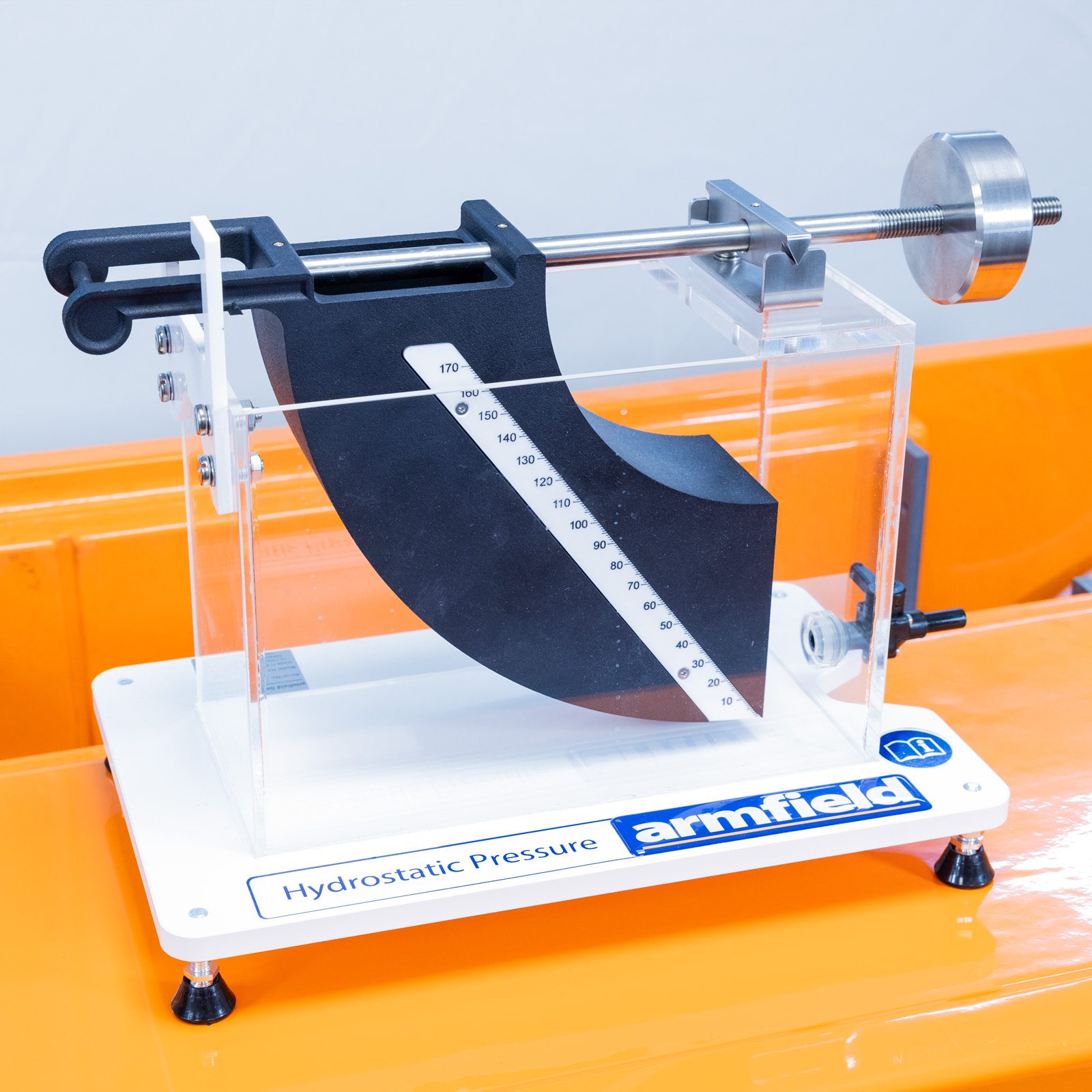

Un quadrante fabbricato è montato su un braccio di bilanciamento che ruota sui bordi del coltello. I bordi del coltello coincidono con il centro dell’arco del quadrante. Ciò significa che quando il quadrante è immerso, l’unica forza che dà luogo ad un momento attorno ai bordi del coltello è la forza idrostatica agente sulla faccia terminale del quadrante.

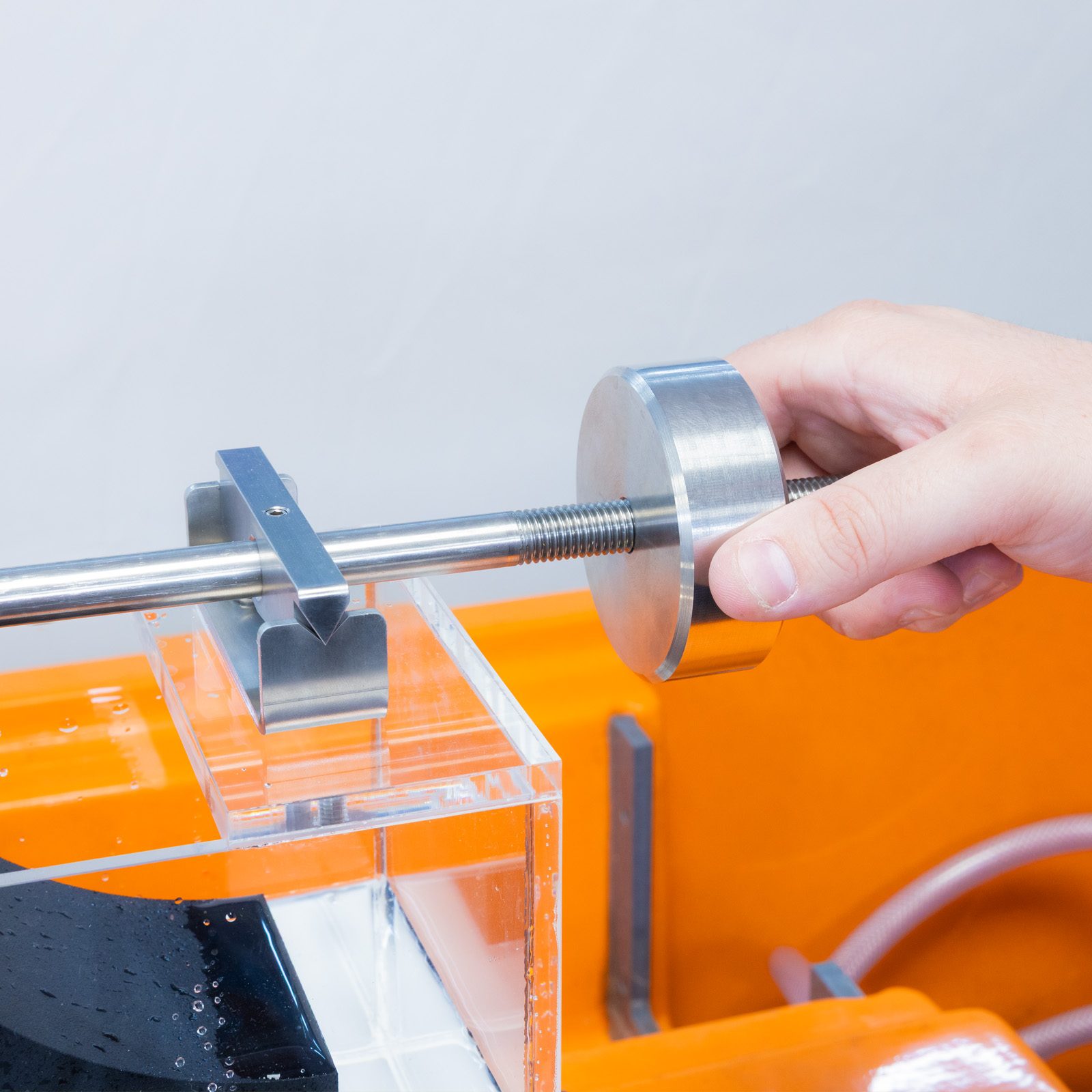

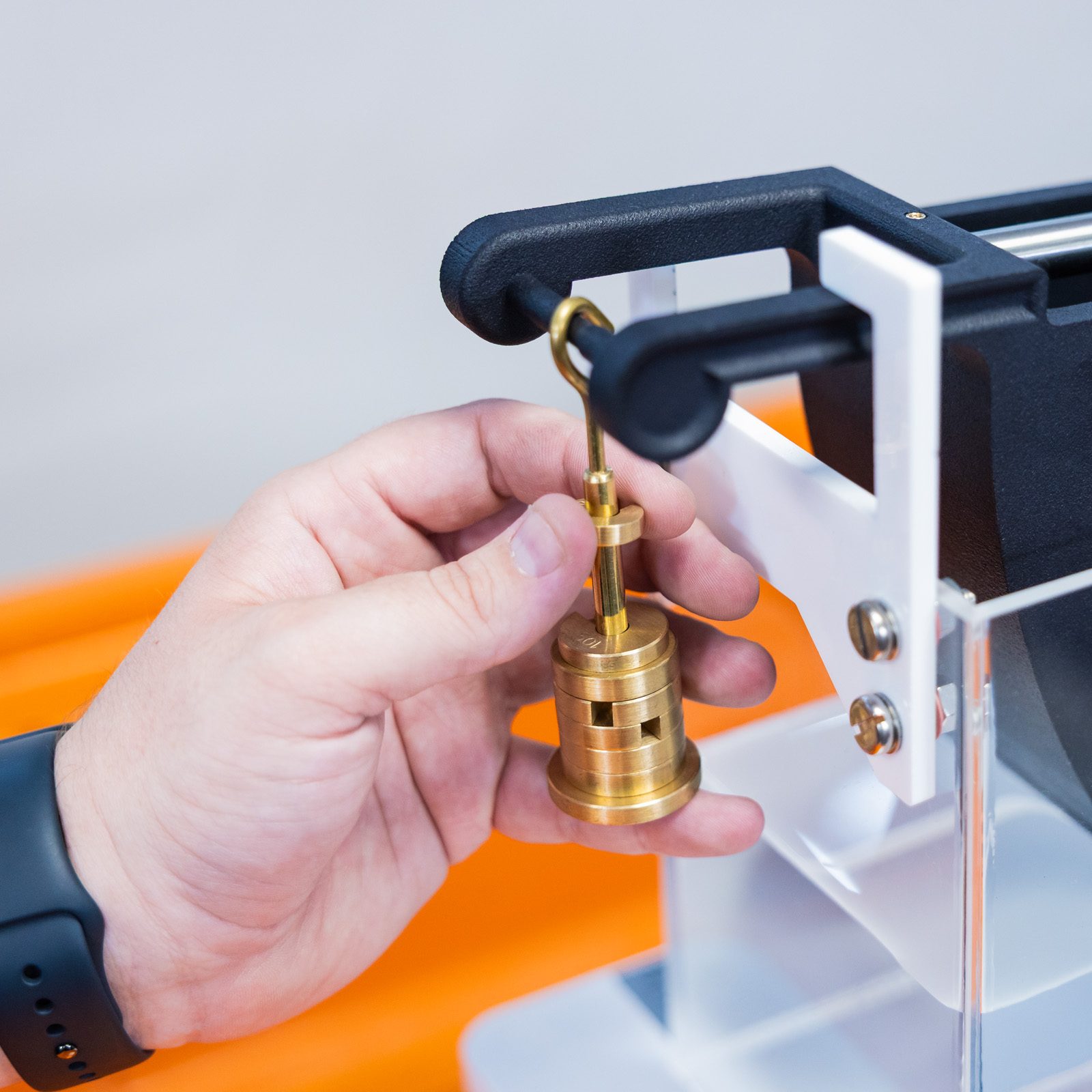

Il braccio di bilanciamento incorpora un gancio per i pesi in dotazione e un contrappeso regolabile.

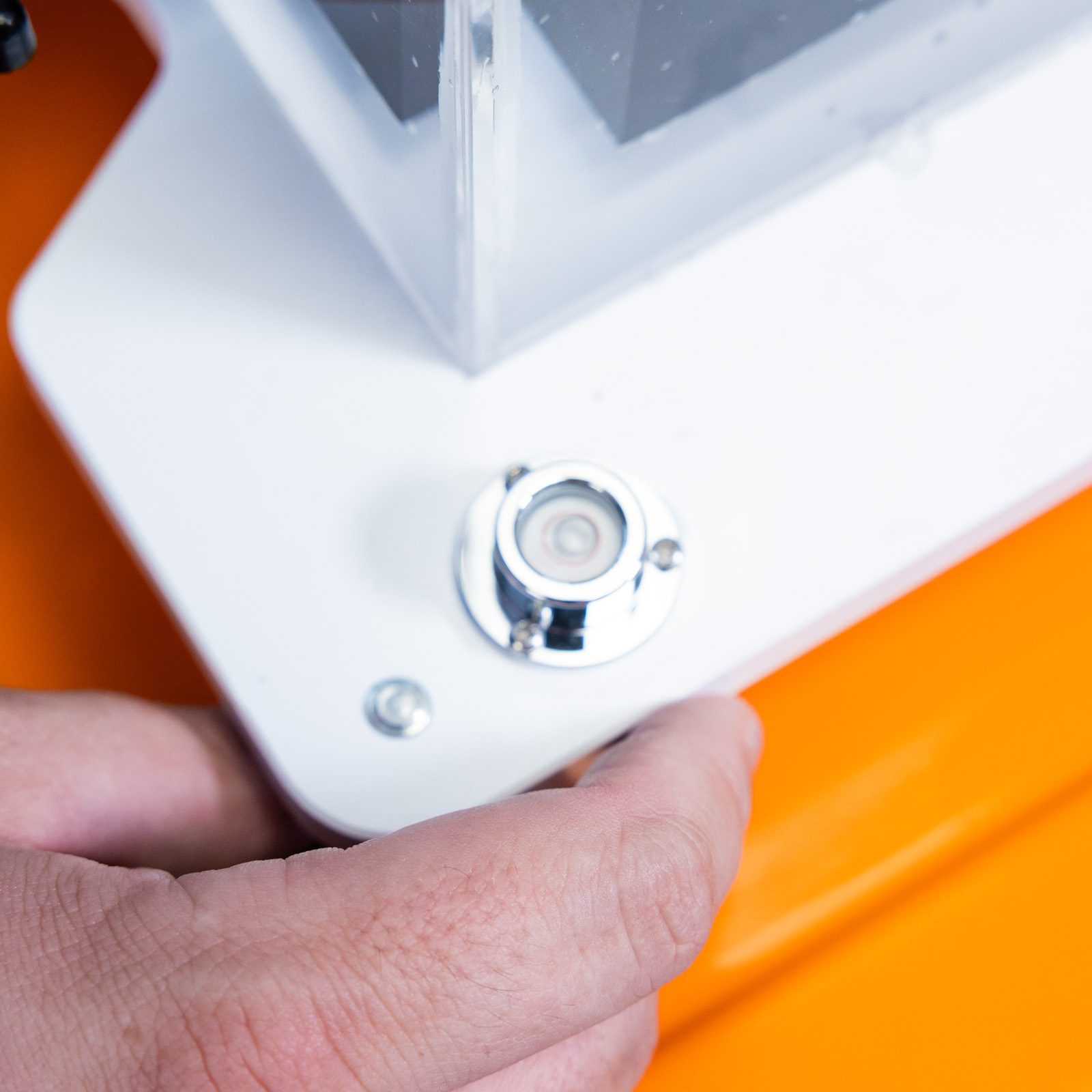

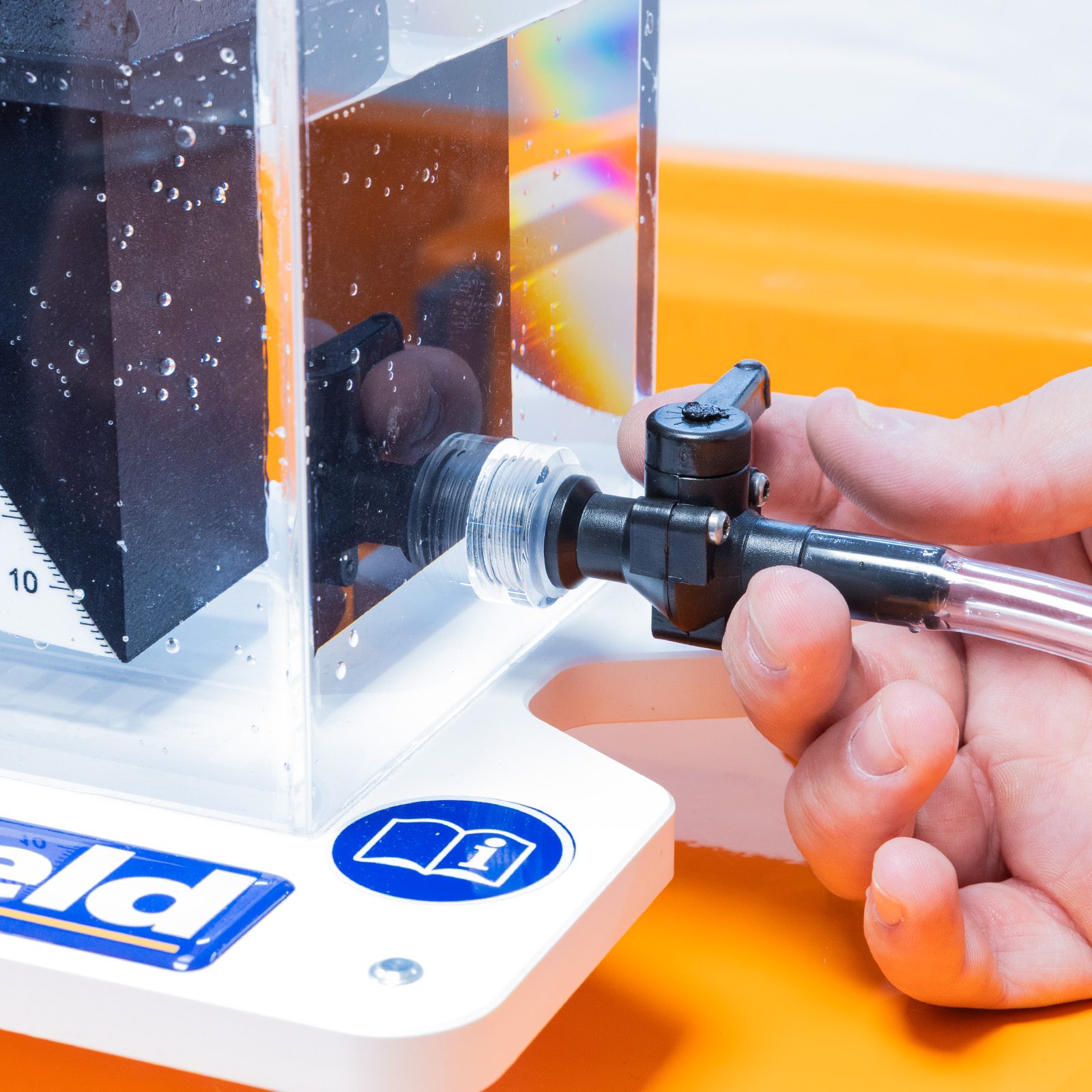

Questo gruppo è montato sopra un serbatoio in acrilico che può essere livellato regolando i piedini avvitati. Il corretto allineamento è indicato su una livella circolare montata sulla base del serbatoio. Un indicatore attaccato al lato del serbatoio mostra quando il braccio di bilanciamento è orizzontale. L’acqua viene aggiunta al serbatoio tramite una brocca in dotazione e può essere scaricata attraverso una valvola sul lato del serbatoio. Il livello dell’acqua è indicato su una scala a lato del quadrante.

Categorie: Agricolo, Educativo, Meccanica dei fluidi serie F1, F1-12-MKII Pressione idrostatica

Disponibilità: Su richiesta
