Dipendenza dalla temperatura di diversi resistori e diodi

Principio

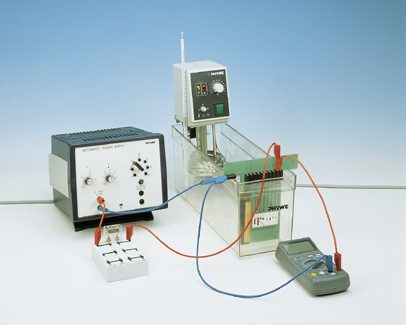

Viene determinata la dipendenza dalla temperatura di un parametro elettrico (ad es. resistenza, tensione di conduzione, tensione di blocco) di diversi componenti. A tale scopo il set di sonde a immersione viene immerso in un bagno d’acqua e la resistenza viene misurata a intervalli di temperatura regolari.

Vantaggi

• Una configurazione per misurare sia i componenti elettrici che i diodi semiconduttori, nonché la tensione di blocco
• Tutte le sonde ad immersione sono montate su un comodo circuito stampato resistente al calore per una facile gestione

Attivita’ proposte

1. Misura della dipendenza dalla temperatura della resistenza di diversi componenti elettrici.
2. Misura della dipendenza dalla temperatura della tensione dello stato di conduzione dei diodi semiconduttori.
3. Misura della dipendenza dalla temperatura della tensione nello Zener e degli effetti valanga.

Obiettivi formativi

• Resistore a film di carbonio
• Resistore a film metallico
• PTC
• NTC
• Diodo Z
• Effetto valanga
• Effetto Zener
• Generazione dei portatori di carica
• Percorso libero
• La regola di Mathi
