Ecografia ad ultrasuoni (B-Scan)

Principio

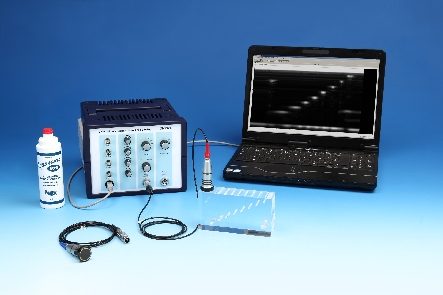

I principi fondamentali riguardanti la generazione di immagini B-scan a ultrasuoni (rappresentazione della luminosità delle ampiezze di riflessione) vengono dimostrati con l’aiuto di un semplice oggetto di prova. L’esperimento viene eseguito con un ecoscopio a ultrasuoni in modalità eco a impulsi e l’oggetto viene scansionato manualmente. Successivamente verranno valutati la qualità dell’immagine e i difetti più importanti dell’immagine.

Vantaggi

• Emozionante esperimento per insegnare le basi dell’ecografia (ecografia)
• Esperimento diversificato con diversi metodi di misurazione
• Con la stessa configurazione è possibile eseguire gli A-scan
• La configurazione dell’esperimento può essere aggiornata per ulteriori esperimenti nell’imaging medico e per applicazioni di ecoscopia nelle scienze dei materiali
• Guida dettagliata all’esperimento disponibile

Attivita’ proposte

1. Misurare le 3 lunghezze dei bordi del blocco di prova con un calibro a corsoio e determinare il tempo di volo del suono per le diverse lunghezze dei bordi del blocco di prova con l’aiuto del software di misurazione.
2. Calcolare la velocità del suono del materiale del blocco di prova e passare il software di misurazione (modalità A-scan) alla misurazione della profondità.
3. Produrre due B-scan, uno con la sonda da 1 MHz e uno con la sonda da 2 MHz, con l’aiuto del software di misurazione (modalità B-scan).
4. Misurare la profondità e l’ampiezza degli echi nelle immagini risultanti.
5. Caratterizzare la qualità delle immagini in termini di risoluzione e difetti.

Obiettivi formativi

• Velocità del suono
• Coefficiente di riflessione
• Ecografia ad ultrasuoni
• Una scansione
• Scansione B
• Visualizzazione in scala di grigi
• Risoluzione
• Zona di messa a fuoco
• Artefatti di immagine
