Set di estensione: scanner CT II, per 13924-99

Funzione e applicazioni

Questo set è un’estensione dei metodi di ecografia a impulsi ultrasonici, compresi i metodi di imaging automatizzati come la modalità CT e B. Con questo set è possibile dimostrare passo dopo passo lo sviluppo di un’immagine TC. Con questo set è possibile realizzare anche immagini B-scan automatizzate. Gli oggetti scansionati possono essere misurati e valutati in direzione assiale e laterale. I risultati delle misurazioni automatizzate con scanner hanno una qualità decisamente migliore, soprattutto con i metodi di imaging.

Vantaggi

• Sistema ideale per la formazione: conveniente rispetto al sistema industriale per dimostrare la scansione meccanica e l’ecografia-TC in modo molto comprensibile.

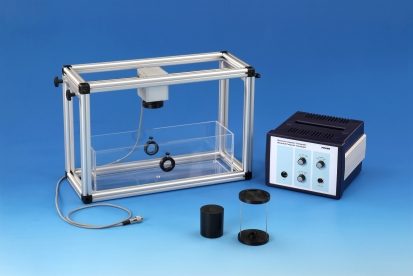

Dotazione e dati tecnici

• 1x scanner TC
• 1x unità di controllo CT con software di tomografia
• 1x serbatoio dell’acqua
• 1x campione per indagini TC
• 1x sonda ecografica da 2 MHz

Scanner TC

• Movimento lineare: ca. 400 mm, risoluzione <10 µm
• Velocità massima: 18 cm/min
• Rotazione: 360°, risoluzione 0,225°
• Velocità massima: 1 rotazione/s
• Dimensioni: 500 x 400 x 200 mm

Unità di controllo CT

• Uscita: 3 x controllo motore passo-passo, bipolare, 5 V, max. 2 A, 6 finecorsa
• Interfaccia PC: USB
• Dimensioni: 250 x 180 x 170 mm
• Voltaggio principale: 90-230 V, 50/60 Hz
• Potenza elettrica: < 50 VA
