Principi fondamentali della Risonanza Magnetica Nucleare (NMR)

Principio

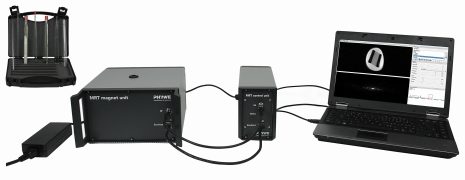

Vengono dimostrati i principi fondamentali riguardanti il ​​fenomeno della risonanza magnetica nucleare (NMR). Gli esperimenti vengono eseguiti con un dispositivo di addestramento MRT che offre l’opportunità di indagare su alcune piccole sonde nella camera del campione. Le indagini comprendono la sintonizzazione della frequenza del sistema sulla frequenza di Larmor, la determinazione dell’angolo di ribaltamento del vettore di magnetizzazione, gli effetti della quantità di sostanza, l’influenza di particolari disomogeneità del campo magnetico, la misurazione di un segnale di spin echo e una procedura di media per massimizzare il rapporto segnale-rumore. La regolazione di tutti i parametri in questi esperimenti è inevitabile per ottenere un’immagine RM adeguata in altri esperimenti che possono essere eseguiti con lo stesso sistema senza richiedere componenti aggiuntivi.

Vantaggi

• Sistema educativo MRT completo, facile da installare e conveniente
• Un sistema per coprire tutti gli aspetti, dalle nozioni di base dell’NMR alle sofisticate sequenze di imaging 2D e 3D
• Guide dettagliate agli esperimenti incluse nel sistema
• Risultati di apprendimento garantiti grazie alle fasi del corso facili da gestire
• Può essere installato in qualsiasi posizione nel laboratorio degli studenti

Attivita’ proposte

1. Sintonizzare la frequenza del sistema sulla frequenza Larmor
2. Impostare la durata dell’impulso HF (alta frequenza) per determinare l’angolo di ribaltamento del vettore di magnetizzazione
3. Determinare gli effetti della quantità di sostanza sull’ampiezza del segnale FID (Free Induction Decay).
4. Minimizzare le disomogeneità del campo magnetico tramite un campo magnetico sovrapposto (shim)
5. Recupera un segnale FID rilassato tramite un’eco di spin che ribalta gli spin nucleari di 180°
6. Migliorare il rapporto segnale-rumore (SNR) del segnale FID

Obiettivi formativi

• Spin nucleari
• Nuclei atomici con momento magnetico
• Precessione degli spin nucleari
• Magnetizzazione
• Condizione di risonanza, frequenza RM
• Angolo di ribaltamento MR
• Segnale FID (decadimento dell’induzione libera)
• Eco di rotazione
• Tempi di rilassamento (T1: magnetizzazione longitudinale, T2: magnetizzazione trasversale)
• Rapporto segnale-rumore

Software incluso. Computer non fornito.
