Effetto Hall in n- e p-germanio con MeasureLAB

Principio

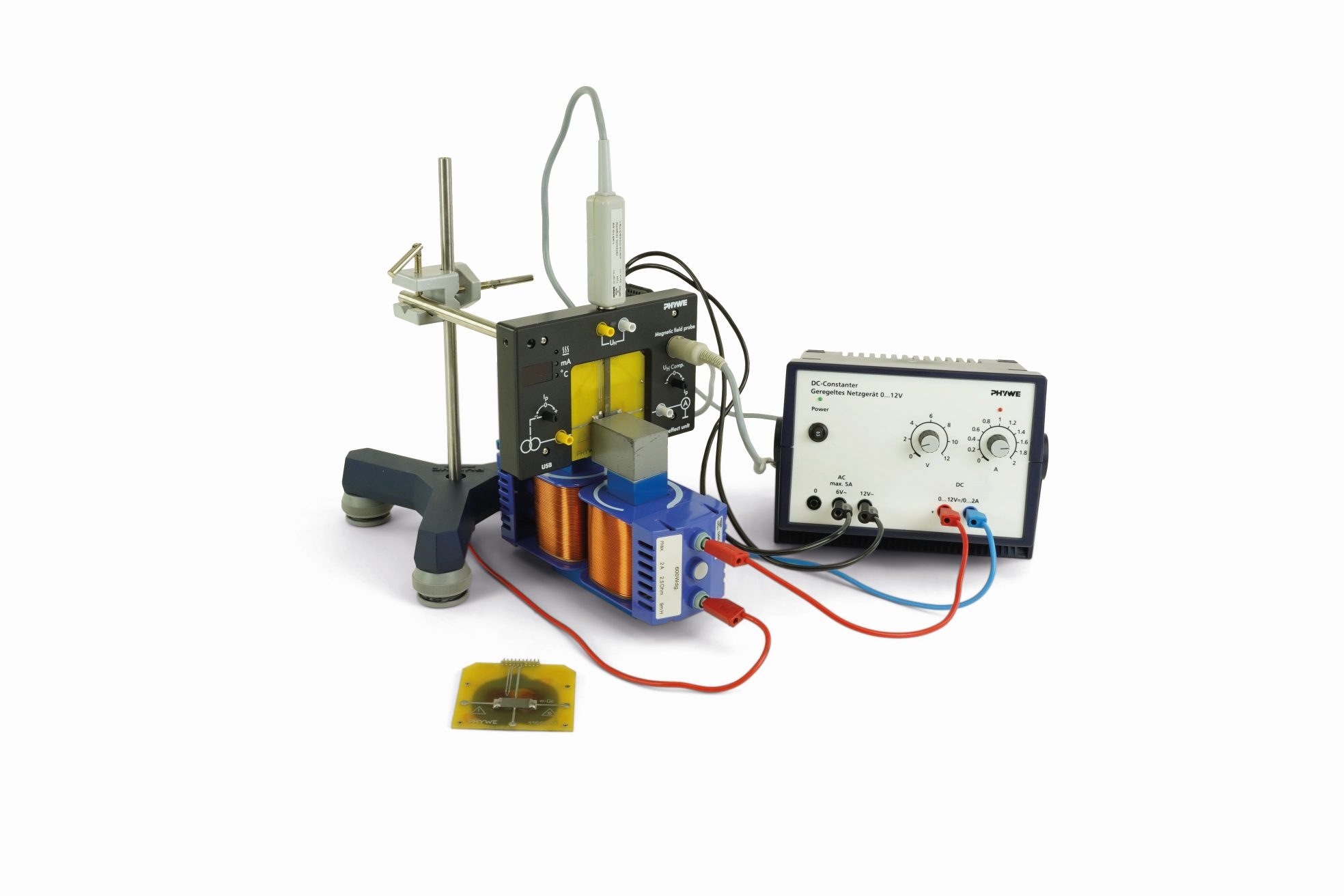

La resistività e la tensione di Hall di un campione di germanio rettangolare vengono misurate in funzione della temperatura e del campo magnetico. Dalle misurazioni vengono determinati la spaziatura delle bande, la conduttività specifica, il tipo di portatori di carica e la mobilità dei portatori di carica.

Vantaggi

• Unità a effetto Hall per controllare la temperatura, la tensione e supporta cristalli Ge intrinseci di tipo p e n
• Versione con controllo da PC e acquisizione dati
• Collegamento diretto al PC tramite connessione USB
• Non è necessaria alcuna interfaccia aggiuntiva
• Il sensore di campo magnetico può essere collegato direttamente all’unità ad effetto Hall

Attivita’ proposte

1. La tensione di Hall viene misurata a temperatura ambiente e con campo magnetico costante in funzione della corrente di comando e rappresentata su un grafico (misura senza compensazione della tensione difettosa).
2. La tensione ai capi del campione viene misurata a temperatura ambiente e con corrente di controllo costante in funzione dell’induzione magnetica B.
3. La tensione ai capi del campione viene misurata a corrente di controllo costante in funzione della temperatura. La spaziatura delle bande del germanio viene calcolata dalle misurazioni.
4. La tensione di Hall U H viene misurata in funzione dell’induzione magnetica B, a temperatura ambiente. Dalle misurazioni vengono calcolati il segno dei portatori di carica e la costante di Hall R H insieme alla mobilità di Hall μ H e alla concentrazione dei portatori p.
5. La tensione di Hall U H viene misurata in funzione della temperatura con induzione magnetica B costante e i valori vengono tracciati su un grafico.

Obiettivi formativi

• Semiconduttore
• Teoria delle bande
• Zona proibita
• Conduttività intrinseca
• Conduttività estrinseca
• Banda di valenza
• Banda di conduzione
• Forza di Lorentz
• Resistenza magnetica
• Mobilità
• Conduttività
• Spaziatura delle bande
• Coefficiente di Hall

Software incluso. Computer non fornito.
