Induttanza dei solenoidi

Principio

Una tensione ad onda quadra a bassa frequenza viene applicata ai circuiti oscillatori comprendenti bobine e condensatori per produrre oscillazioni libere e smorzate. I valori dell’induttanza si calcolano dalle frequenze proprie misurate, essendo nota la capacità.

Vantaggi

• Commutazione al volo delle numerose bobine di induzione per una sperimentazione rapida e semplice
• Software intuitivo e ottimizzato per il tocco che controlla tutti i dispositivi contemporaneamente
• Implementazione semplificata: tutte le preimpostazioni già predisposte
• Con l’attrezzatura si possono eseguire ulteriori esperimenti nel campo dell’elettricità e dell’elettronica

Compiti

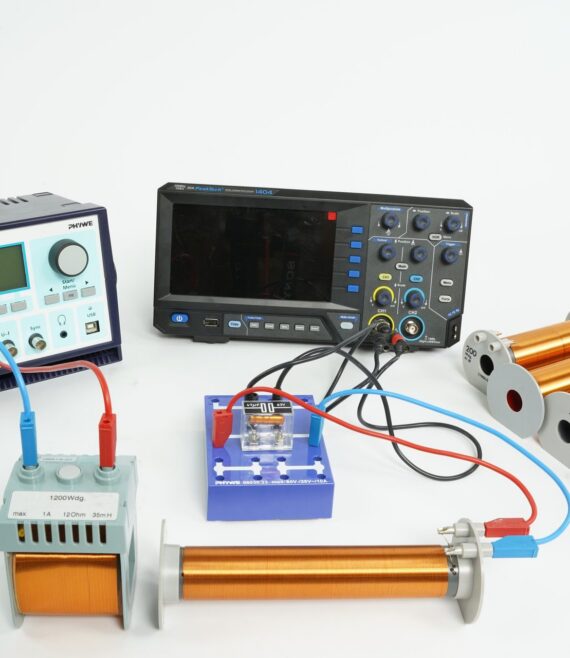

• Collegare bobine di diverse dimensioni (lunghezza, raggio, numero di spire) con una capacità nota C per formare un circuito oscillatorio.
• Dalle misure delle frequenze proprie, calcolare le induttanze delle bobine e determinare i rapporti tra:

1. induttanza e numero di spire
2. induttanza e lunghezza
3. induttanza e raggio

Obiettivi formativi

• Legge di Lenz
• Autoinduttanza
• Solenoidi
• Trasformatore
• Circuito oscillatorio
• Risonanza
• Oscillazione smorzata
• Decremento logaritmico
• Fattore Q

Software indipendente dal sistema operativo incluso. Computer non fornito.
