Intensità di diffrazione dovuta a fori stenopeici e ostacoli circolari

Principio

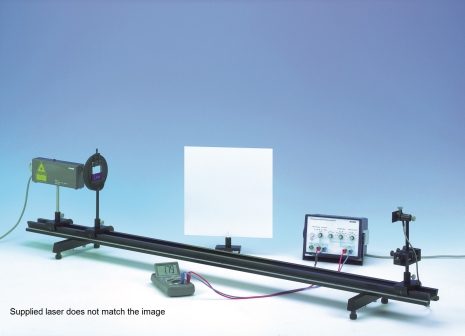

I diaframmi stenopeici e gli ostacoli circolari sono illuminati con luce laser. Le risultanti distribuzioni di intensità dovute alla diffrazione vengono misurate mediante un fotodiodo.

Attivita’ proposte

1. La distribuzione completa dell’intensità del modello di diffrazione di un diaframma stenopeico (D1 = 0,25 mm) viene determinata mediante un fotodiodo scorrevole. Le intensità dei picchi di diffrazione vengono confrontate con i valori teorici. Il diametro del diaframma del foro stenopeico è determinato dagli angoli di diffrazione dei picchi e dei minimi.
2. Vengono determinate le posizioni e le intensità dei minimi e dei picchi di un secondo diaframma stenopeico (D 2 = 0,5 mm). Le intensità dei picchi di diffrazione vengono confrontate con i valori teorici. Viene determinato il diametro del diaframma del foro stenopeico.
3. Vengono determinate le posizioni dei minimi e dei picchi dei modelli di diffrazione di due ostacoli circolari complementari ( D * 1 = 0,25 mm e D * 2 = 0,5 mm). I risultati sono discussi in termini del Teorema di Babinet.

Obiettivi formativi

• Principio di Huyghens
• Interferenza
• Diffrazione di Fraunhofer e Fresnel
• Costruzione della zona di Fresnel
• Coerenza
• Laser
• Disco arioso
• Anello arioso
• Il posto di Poissonâ
• Il teorema di Babinet
• Funzioni di Bessel
• Risoluzione degli strumenti ottici
