Stabilizzazione del punto operativo

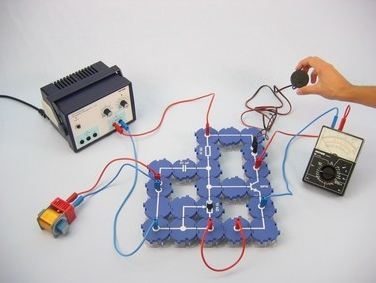

Principio Il feedback negativo viene utilizzato per aumentare la stabilità di uno stadio amplificatore a transistor contro le fluttuazioni di temperatura, tensione operativa e dispersione delle quantità caratteristiche di amplificazione. Ciò si ottiene restituendo una parte della tensione di uscita all’ingresso dell’amplificatore con posizione di fase inversa. Per il feedback di corrente negativo utilizzato in questo esperimento, la corrente amplificata nel resistore di emettitore produce la tensione di fase inversa (proporzionale alla corrente) utilizzata per il feedback negativo. In una retroazione di tensione negativa, tuttavia, una parte della tensione amplificata dal collettore viene restituita alla base del transistor. A parte gli effetti desiderati (aumento della stabilità dell’amplificatore, linearizzazione della sua curva caratteristica e modifica delle sue quantità caratteristiche), il feedback negativo è sempre accompagnato da una diminuzione dell’amplificazione. Maggiore è il rapporto tra la tensione di feedback e la tensione di uscita, maggiore è la diminuzione dell’amplificazione. L’effetto stabilizzante della retroazione di corrente negativa può essere compreso presupponendo che vi sia una tensione di controllo costante, ad esempio, di 1 V all’uscita dell’amplificatore. Questo è diviso tra la linea di emettitore base e il resistore di emettitore. Ora, se la corrente dell’emettitore aumenta, ad esempio a causa di un aumento della temperatura o della tensione operativa, aumenta anche la tensione sulla resistenza dell’emettitore. Di conseguenza solo una piccola parte della tensione di comando collegata è efficace per la diffusione del transistor per la linea base-emettitore. Ciò contrasta l’aumento originale della corrente del collettore. La stessa cosa accade quando per il controllo viene utilizzata una tensione alternata. Solo una parte della tensione collegata è disponibile per il controllo del transistor quando nel circuito è presente un resistore di emettitore. Se in parallelo al resistore di emettitore viene collegato un condensatore di capacità adeguata, in caso di tensione alternata la retroazione negativa viene annullata. Ciò non è vero, tuttavia, per il feedback negativo della corrente continua. Vantaggi Non sono necessari ulteriori collegamenti via cavo tra i componenti – disposizione chiara e configurazione rapida Sicurezza dei contatti grazie al sistema puzzle Blocks Contatti placcati in oro anticorrosione Guadagno raddoppiato: schema elettrico in alto, componenti reali visibili sul lato Compiti Come si può rendere uno stadio amplificatore a transistor insensibile alle fluttuazioni della tensione operativa? Esamina come reagisce uno stadio amplificatore a transistor quando un resistore di emettitore viene aggiunto al circuito.
