Trasformatore

Principio

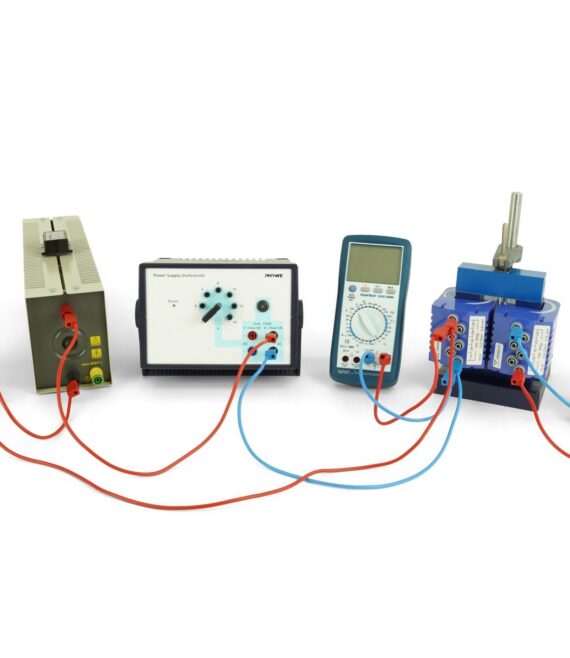

Ad una delle due bobine (bobina primaria) che si trovano su un nucleo di ferro comune viene applicata una tensione alternata. La tensione indotta nella seconda bobina (avvolgimento secondario) e la corrente che circola in essa vengono studiate in funzione del numero di spire delle bobine e della corrente che scorre nella bobina primaria.

Vantaggi

• Bobine con più prese per varie combinazioni di numeri di avvolgimento tra bobina primaria e secondaria
• Configurazione rapida, semplice e accurata

Attivita’ proposte

• La tensione secondaria sul trasformatore a circuito aperto viene determinata come funzione

1. del numero di spire della bobina primaria,
2. del numero di spire della bobina secondaria,
3. della tensione primaria.

• La corrente di cortocircuito sul lato secondario viene determinata in funzione

1. del numero di spire della bobina primaria,
2. del numero di spire della bobina secondaria,
3. della corrente primaria.

• Con il trasformatore caricato la corrente primaria viene determinata in funzione

1. della corrente secondaria,
2. del numero di spire della bobina secondaria,
3. del numero di spire della bobina primaria.

Obiettivi formativi

• Induzione
• Flusso magnetico
• Trasformatore carico
• Trasformatore scarico
• Bobina
