Costante dielettrica dei diversi materiali

Principio

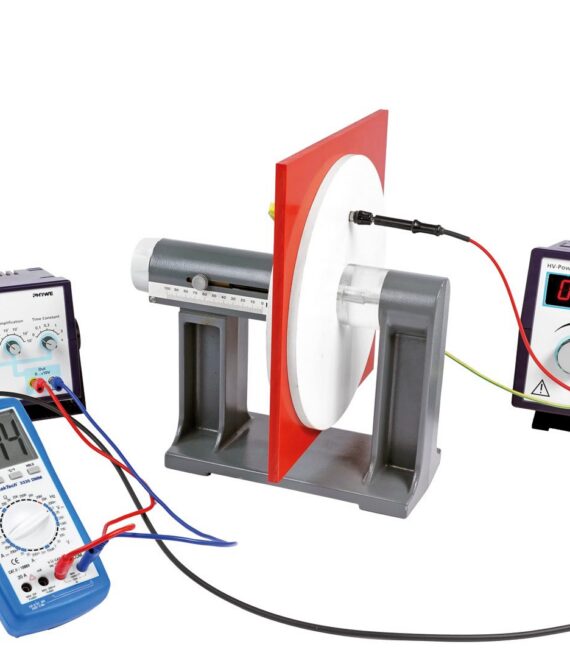

La costante elettrica viene determinata misurando la carica di un condensatore a piastre a cui viene applicata una tensione. La costante dielettrica viene determinata allo stesso modo, con plastica o vetro che riempiono lo spazio tra le piastre.

Vantaggi

• Fornisce alta tensione non pericolosa
• Facile configurazione sperimentale grazie al design chiaro e compatto
• Investimento intelligente: l’amplificatore di misura universale incluso può essere utilizzato anche per altre applicazioni

Attivita’ proposte

1. La relazione tra carica Q e tensione U deve essere misurata utilizzando un condensatore a piastre.
2. La costante elettrica deve essere determinata dalla relazione misurata al punto 1.
3. La carica di un condensatore a piastre deve essere misurata in funzione dell’inverso della distanza tra le piastre, sotto tensione costante.
4. La relazione tra carica Q e tensione U deve essere misurata mediante un condensatore a piastre, tra le cui armature sono introdotti diversi mezzi dielettrici solidi. Le costanti dielettriche corrispondenti vengono determinate confrontando le misurazioni eseguite con aria tra le piastre del condensatore.

Obiettivi formativi

• Le equazioni di Maxwell
• Costante elettrica
• Capacità di un condensatore a piastre
• Accuse reali
• Spese gratuite
• Spostamento dielettrico
• Polarizzazione dielettrica
• Costante dielettrica
