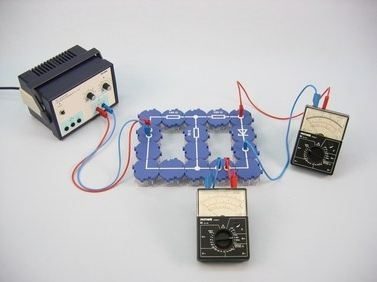

Curva caratteristica di un diodo Zener

Principio I diodi Zener sono diodi al silicone con un elevato livello di drogaggio dell’area p e n. Si comportano come normali diodi Si nella direzione in avanti. La tensione collegata nella direzione opposta produce un forte campo elettrico nello strato barriera. Quando viene superata la tensione dipendente dal livello di drogaggio preselezionato, la tensione di rottura, il campo elettrico provoca il rilascio di coppie di portatori di carica, con conseguente forte aumento della corrente. Ciò fa sì che la resistenza del diodo diminuisca. Se la tensione esterna viene ulteriormente aumentata, la corrente del diodo aumenta notevolmente. Ciò si traduce in un aumento della tensione sul moltiplicatore mentre l’aumento della tensione sul diodo è minimo. È importante avere il moltiplicatore della giusta dimensione per garantire che il prodotto della tensione di rottura e della corrente del diodo (potenza di dissipazione) non superi il valore nominale del tipo di diodo. Il superamento del valore nominale altera lo strato barriera rendendolo inutilizzabile e di fatto distruggendolo. Il fatto che la tensione del diodo vari solo minimamente nell’intervallo di rottura quando viene variata la tensione esterna può essere utilizzato per creare una tensione di riferimento costante e per stabilizzare la tensione. Il tipo di diodo deve essere selezionato in base alla tensione desiderata. Vantaggi Non sono necessari ulteriori collegamenti via cavo tra i componenti – disposizione chiara e configurazione rapida Sicurezza dei contatti grazie al sistema a blocchi di puzzle Contatti placcati in oro anticorrosione Guadagno raddoppiato: schema elettrico in alto, i componenti reali possono essere visti sul lato Compiti In cosa differiscono i diodi Zener dai normali diodi raddrizzatori? Esamina la relazione tra corrente e tensione per un diodo Zener nella direzione avanti e indietro.
