Diodi fotografici

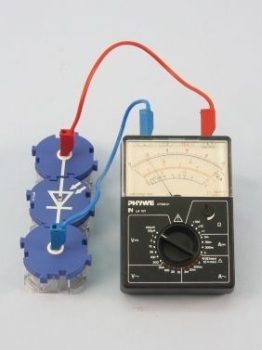

Principio La speciale struttura di un fotodiodo consente alla luce di penetrare nello strato limite della giunzione pn, dove l’energia dei fotoni crea coppie di portatori di carica che consentono il flusso della corrente elettrica. L’intensità di questa fotocorrente è proporzionale all’intensità luminosa, per cui un fotodiodo è estremamente adatto per compiti di misurazione ottica. Non esiste una relazione lineare con la tensione generata dalla luce. I fotodiodi sono quindi spesso utilizzati come sorgenti di corrente dipendenti dall’illuminazione in modalità di cortocircuito. Quando viene applicata una tensione, la fotocorrente aumenta solo in modo insignificante. Se gli studenti vogliono riconoscere la dipendenza lineare dell’intensità della fotocorrente dall’intensità illuminante, allora è necessario chiarire la relazione tra la distanza di una sorgente luminosa puntiforme da una superficie irradiata da un lato e l’intensità illuminante dall’altro. Il primo esperimento mostra la proporzionalità tra l’intensità luminosa e l’intensità della corrente di cortocircuito del fotodiodo. Vantaggi Non sono necessari ulteriori collegamenti via cavo tra i componenti – disposizione chiara e configurazione rapida Sicurezza dei contatti grazie al sistema a blocchi di puzzle Contatti placcati in oro anticorrosione Guadagno raddoppiato: schema elettrico in alto, i componenti reali sono visibili sul lato Compiti Secondo quale principio funziona un fotodiodo? Esaminare il comportamento di un fotodiodo sotto illuminazione. Misurare l’intensità della corrente di cortocircuito e la tensione al minimo del fotodiodo a varie intensità di illuminazione.
