Dispersione e potere risolutivo di uno spettroscopio a reticolo

Principio

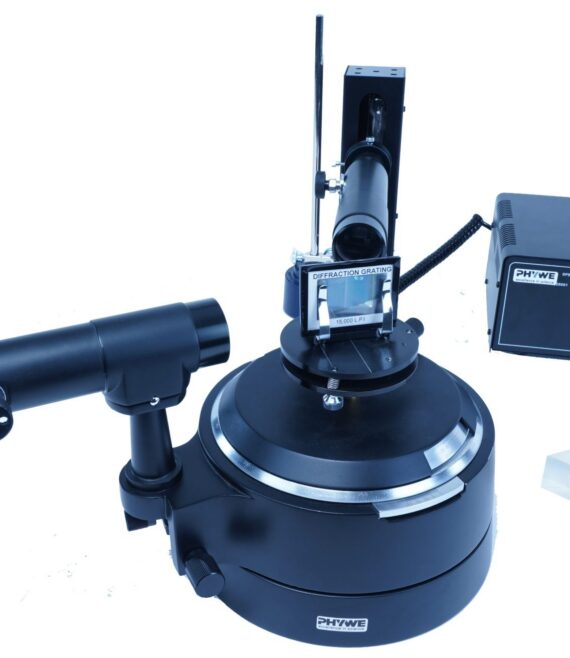

La luce diffratta da un reticolo a linee periodiche viene osservata con un goniometro. Gli angoli di diffrazione delle linee spettrali in diversi ordini di diffrazione vengono misurati per le linee spettrali di una lampada spettrale al mercurio. Utilizzando reticoli con diverse costanti del reticolo viene determinata la dispersione spettrale angolare in funzione della costante del reticolo.

L’effetto del numero totale di linee del reticolo che prendono parte alla diffrazione viene osservato riducendo la larghezza del fascio con una fenditura regolabile e viene presa in considerazione la diffrazione su quella fenditura. Il potere risolutivo spettrale di un reticolo con una determinata costante del reticolo e larghezza utile del fascio viene osservato e confrontato con considerazioni teoriche.

Vantaggi

• Comprendere i fondamenti della spettroscopia
• Configurazione compatta
• Risultati precisi e riproducibili

Attivita’ proposte

1. Regolazione dello spettroscopio a reticolo
2. Misurare l’angolo di diffrazione per diverse lunghezze d’onda e ordine di diffrazione
3. Misurare l’angolo di diffrazione per diverse costanti del reticolo
4. Identificare le linee spettrali del mercurio (Hg).
5. Determinare la costante del reticolo per le righe spettrali note
6. Determinare la dispersione angolare in funzione della costante del reticolo
7. Osservare il potere di risoluzione spettrale con larghezza del fascio ridotta: quando è ancora possibile separare le linee spettrali?

Obiettivi formativi

• Rapporto Maxwell
• Dispersione
• Polarizzabilità
• Indice di rifrazione
• Prisma
• Reticolo di Rowland, Reticolo di diffrazione
• Spettrometro
• Goniometro
• Interferenza costruttiva e distruttiva
• Interferenza e diffrazione su bordo, fenditura e reticolo
• Potere risolutivo spettrale
