Filtra reti

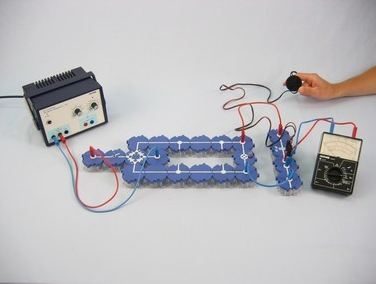

Principio In questo esperimento, gli studenti dovrebbero esaminare l’effetto che i condensatori di filtro e le sezioni di filtro hanno sulle porzioni di corrente continua e alternata di una corrente continua pulsante. Poiché gli oscilloscopi generalmente non vengono utilizzati negli esperimenti studenteschi, gli studenti devono notare la luminosità della lampada a filamento utilizzata come resistore di carico per determinare quanto è grande la porzione di tensione continua. Possono confrontare la tensione del ronzio in base al volume del ronzio nelle cuffie. Inoltre, possono misurare con il contatore quanta tensione è alternata. Un condensatore è collegato davanti al contatore per filtrare la tensione continua. Poiché il campo di misurazione minimo della tensione alternata di 10 V è troppo insensibile, suggeriamo di utilizzare un campo di misurazione della corrente alternata più sensibile di 30 mA. Vantaggi Non sono necessari ulteriori collegamenti via cavo tra i blocchi costitutivi: disposizione chiara e configurazione rapida Sicurezza dei contatti grazie al sistema a blocchi di puzzle Contatti placcati in oro anticorrosione Guadagno raddoppiato: schema elettrico in alto, i componenti reali sono visibili sul lato Compiti Come si può trasformare la corrente continua pulsante in corrente continua regolare? Utilizzando condensatori e bobine, cercare di ridurre il più possibile l’ondulazione di una corrente continua pulsante prodotta dal rettificazione.
