Il resistore PTC

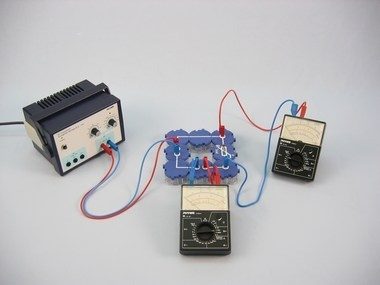

Principio In relazione alla legge di Ohm gli studenti hanno già imparato che i conduttori metallici puri hanno una resistenza che aumenta con l’aumentare della temperatura. I resistori PTC (coefficiente di temperatura positiva) si comportano allo stesso modo in un determinato intervallo di temperature. Entrambi questi esperimenti vengono utilizzati per dimostrarlo. Il primo esperimento non serve solo come introduzione a questo argomento. È utile anche per dimostrare i termini autoriscaldamento (nel primo esperimento) e riscaldamento esterno (nel secondo esperimento). Il secondo esperimento è utile per confermare questi concetti. Vantaggi Non sono necessari ulteriori collegamenti via cavo tra i moduli – disposizione chiara e configurazione rapida Sicurezza dei contatti grazie al sistema puzzle Blocks Contatti placcati oro anticorrosione Guadagno raddoppiato: schema elettrico in alto, i componenti reali sono visibili sul lato Compiti Come reagisce una resistenza PTC ad un aumento di temperatura? Determinare i valori di resistenza per un resistore PTC con varie correnti e a varie temperature.
