Il transistor come amplificatore di tensione

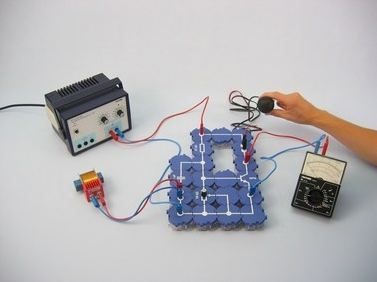

Principio Questo esperimento serve come introduzione all’applicazione dei transistor per amplificare la tensione alternata. Il campo disperso prodotto dal trasformatore dell’alimentatore induce una piccola tensione alternata nella bobina. È così minimo che non può essere rilevato a sufficienza direttamente con le cuffie. Per ottenere la necessaria amplificazione di tensione, la tensione alternata viene sovrapposta ad una tensione di base prodotta da un partitore di tensione. Questa tensione alternata controlla periodicamente la corrente del collettore attorno al valore medio fissato dalla tensione di polarizzazione. Le fluttuazioni della corrente del collettore producono fluttuazioni di tensione nelle cuffie, evidenziate da un ronzio. Questo esperimento serve anche come introduzione al tanto discusso problema dell'”inquinamento elettromagnetico”. Ciò dimostra che gli apparecchi elettrici producono campi magnetici nell’ambiente circostante quando sono in funzione. Vantaggi Non sono necessari ulteriori collegamenti via cavo tra i blocchi costitutivi – disposizione chiara e configurazione rapida Sicurezza dei contatti grazie al sistema puzzle Blocks Contatti placcati oro esenti da corrosione Guadagno raddoppiato: schema elettrico in alto, i componenti reali sono visibili sul lato Compiti Come si rileva l’inquinamento elettromagnetico? Prova ad amplificare le piccole tensioni alternate indotte dai campi magnetici alternati dell’alimentatore in una bobina in modo che possano essere rilevate in cuffia.
