Il transistor come interruttore

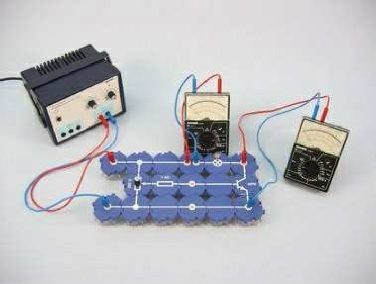

Principio Lo sviluppo dell’ingegneria informatica e la crescente digitalizzazione nella trasmissione e nell’elaborazione delle informazioni sono accompagnati da un crescente utilizzo di transistor per le funzioni di commutazione. Questo esperimento è progettato per dimostrare i principi di base di come un transistor funziona come un interruttore elettronico. Raccomandiamo di discutere con gli studenti le differenze tra interruttori meccanici ed elettronici e i vantaggi degli interruttori elettronici. I vantaggi degli interruttori elettronici includono la bassa potenza di controllo richiesta, l’assenza di contatti (che tendono a usurarsi nel tempo), tempi di commutazione così rapidi da essere nell’ordine dei nanosecondi e le dimensioni ridotte che ne consentono l’inserimento in circuiti integrati. Vantaggi Non sono necessari ulteriori collegamenti via cavo tra i blocchi costitutivi – disposizione chiara e configurazione rapida Sicurezza dei contatti grazie al sistema puzzle Blocks Contatti placcati oro anticorrosione Guadagno raddoppiato: schema elettrico in alto, i componenti reali sono visibili sul lato Compiti Come si può utilizzare un transistor come interruttore? Esaminare come è possibile realizzare le due condizioni di commutazione di un interruttore con un transistor.
