La caratteristica corrente-tensione di un transistor NPN

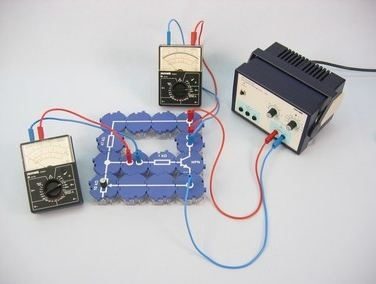

Principio La conoscenza delle caratteristiche di un transistor è un prerequisito per una comprensione più approfondita dei processi legati ad uno stadio di amplificazione o commutazione di un transistor. Delle quattro caratteristiche (caratteristiche di uscita, controllo, ingresso e rapporto di trasferimento della tensione inversa), le caratteristiche di uscita e controllo sono particolarmente importanti. Questo esperimento si limita quindi alla registrazione delle curve caratteristiche di controllo e potenza. Le altre curve caratteristiche possono essere determinate modificando leggermente la configurazione sperimentale. Consigliamo di dedicare un po’ di tempo in classe dopo l’esperimento esaminando le curve caratteristiche registrate dagli studenti. Le linee operative tracciate nel campo delle caratteristiche di uscita possono essere utilizzate per approfondire la comprensione del processo di controllo. Ad esempio, è possibile spiegare il guadagno di tensione in funzione della resistenza di carico, della natura oppositiva della tensione di ingresso e di uscita, della potenza di uscita raggiungibile e dell’influenza della posizione del punto operativo sui tagli del segnale. Vantaggi Non sono necessari ulteriori collegamenti via cavo tra i moduli – disposizione chiara e configurazione rapida Sicurezza dei contatti grazie al sistema puzzle Blocks Contatti placcati in oro anticorrosione Guadagno raddoppiato: schema elettrico in alto, i componenti reali sono visibili sul lato Compiti Come dipende la corrente di collettore di un transistor dalla corrente di base e dalla tensione di collettore? Esaminare la dipendenza della corrente di collettore di un transistor npn dalla corrente di base a varie tensioni di collettore.
