La resistenza interna di una sorgente di tensione con sorgente Cobra SMARTsenseoltage

Principio

Una batteria a secco o monocella disponibile in commercio è particolarmente adatta per analizzare la resistenza interna delle sorgenti di tensione. La sua resistenza interna è sufficientemente elevata da essere facilmente misurabile ed è facile da sostituire se viene incautamente distrutto da un sovraccarico prolungato.

Attivita’ proposte

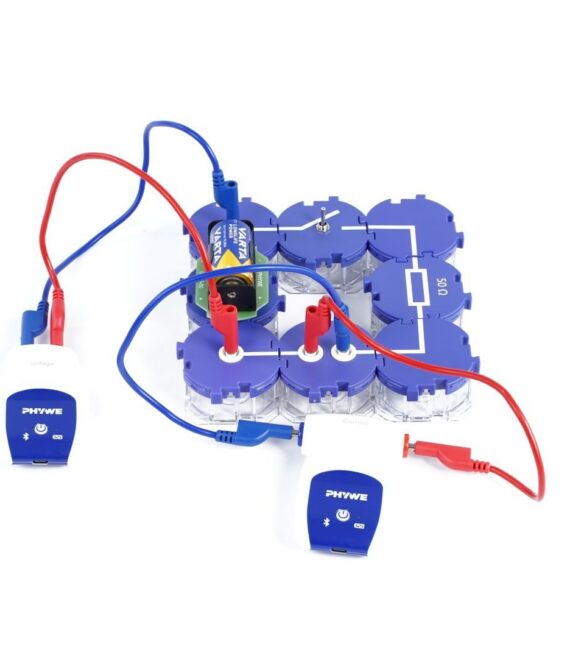

1. Realizzare un circuito elettrico con diversi resistori e misurare la corrente I e la tensione ai terminali Uc
2. Determinare la resistenza interna Ri della sorgente di tensione valutando i dati di misurazione.

Obiettivi formativi

Gli studenti riconoscono che le sorgenti di tensione reali hanno una resistenza interna e imparano a determinarla sperimentalmente misurando la corrente e la tensione di serraggio.

Vantaggi

• Non sono necessari ulteriori collegamenti via cavo tra i componenti: assemblaggio più chiaro e veloce
• Affidabilità dei contatti grazie ai componenti incastrabili come un puzzle
• Contatti placcati in oro duro, resistenti alla corrosione
• Doppio successo di apprendimento: schema elettrico visibile in alto e componenti reali in basso
