La resistenza NTC

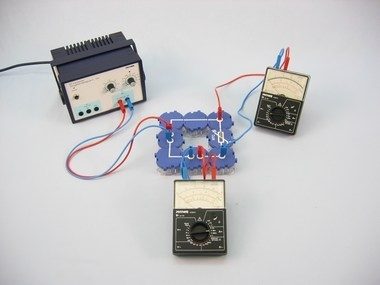

Principio In relazione alla legge di Ohm gli studenti hanno già imparato che i conduttori metallici generalmente hanno una resistenza che aumenta con l’aumentare della temperatura. Ora, dovrebbero scoprire che è vero il contrario per i resistori NTC (C oefficiente di temperatura negativa). Il primo esperimento non serve solo come introduzione a questo argomento. È utile anche per dimostrare i termini autoriscaldamento (nel primo esperimento) e riscaldamento esterno (nel secondo esperimento). Il secondo esperimento dovrebbe servire a confermare questi concetti. Vantaggi Non sono necessari ulteriori collegamenti via cavo tra i blocchi costitutivi – disposizione chiara e configurazione rapida Sicurezza dei contatti grazie al sistema dei blocchi puzzle Contatti placcati oro anticorrosione Guadagno raddoppiato: schema elettrico in alto, i componenti reali sono visibili dal lato Compiti La resistenza di alcuni componenti diminuisce con l’aumento della temperatura? Determinare se e come varia la resistenza in base alla temperatura utilizzando un resistore NTC.
