Oscillazioni elettromagnetiche non smorzate

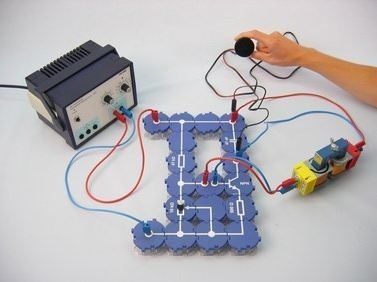

Principio Il circuito oscillante Meissner utilizzato in questo esperimento dovrebbe dimostrare il principio della attenuazione di un circuito oscillante tramite retroazione. Un sistema costituito da un amplificatore e un circuito di retroazione può essere fatto oscillare a una frequenza specifica se l’amplificazione è almeno abbastanza grande da compensare la perdita di ampiezza nel circuito di retroazione e la tensione di retroazione alla frequenza desiderata è in fase con la tensione amplificata. Questo insieme di requisiti, noto come precondizione di Barkhausen per l’autoeccitazione, può essere soddisfatto dal circuito di questo esperimento. Il fattore di retroazione, cioè il rapporto tra il numero di spire della bobina di oscillazione e il numero della bobina di retroazione, è 4:1. Pertanto l’amplificazione di tensione pari a 4 è sufficiente per soddisfare il presupposto per l’ampiezza. Il presupposto per la fase è soddisfatto solo per la frequenza propria del circuito oscillante, poiché per tutte le altre frequenze si verifica uno sfasamento tra tensione e corrente. Vantaggi Non sono necessari ulteriori collegamenti via cavo tra i blocchi costitutivi – disposizione chiara e configurazione rapida Sicurezza dei contatti grazie al sistema puzzle Blocks Contatti placcati oro esenti da corrosione Guadagno raddoppiato: schema elettrico in alto, i componenti reali sono visibili dal lato Compiti Come si può produrre un’oscillazione elettromagnetica non smorzata? Genera un circuito oscillante di oscillazione elettromagnetica non smorzata mediante feedback tramite uno stadio amplificatore a transistor.
