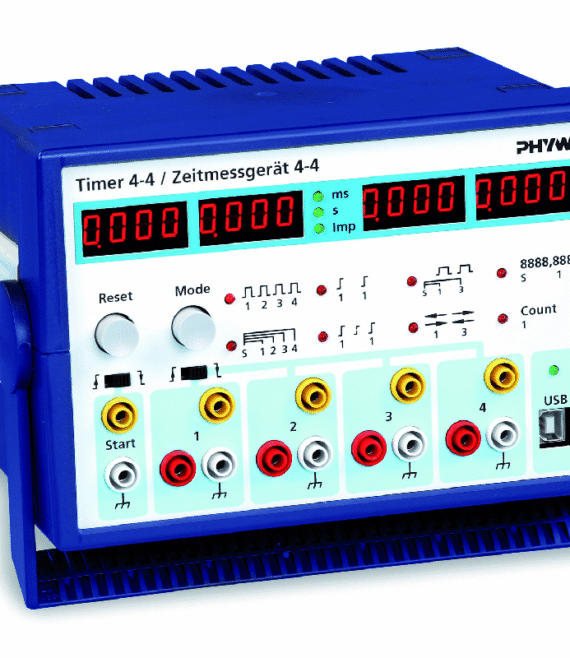

PHYWE Timer 4-4

Funzione e applicazioni

Misura fino a 4 volte contemporaneamente. Strumento di misurazione del tempo multiplo per una varietà di applicazioni nella didattica, ovunque sia necessario misurare i tempi con precisione. L’unità timer dispone di quattro display da 4 cifre. L’avvio e l’arresto dei quattro timer indipendenti incorporati viene attuato mediante l’apertura o la chiusura di circuiti elettrici, oppure mediante barriere fotoelettriche o altre sorgenti di segnale TTL (ad esempio un microfono).

Vantaggi

Le 8 diverse modalità operative consentono di regolare l’unità timer per soddisfare quasi tutte le esigenze sperimentali. Per gli esperimenti sui binari sono adatte tre diverse modalità operative (legge distanza-tempo per quattro binari, misurazione della velocità in quattro posizioni, principi delle collisioni) e in ogni caso vengono utilizzati tutti e quattro i display. Due ulteriori modalità operative consentono, ad esempio, la misurazione del tempo orbitale di un movimento rotatorio e la misurazione diretta della durata di un’oscillazione completa di un pendolo meccanico. Se necessario, è possibile combinare due dei display a 4 cifre per ottenere un display a 8 cifre (da 0000.0000 a 9999.9999).

Dotazione e dati tecnici

• Quattro display LED a 4 cifre
• Altezza cifre: 9 mm
• Numero di timer: 4
• Campo di misura: 0,000…9,999 s o 0000.0000…9999,9999 s
• Risoluzione: 1 ms o 0,1 ms
• Controllo (avvio/arresto): Tramite circuiti elettrici (chiusura del contatto/apertura del contatto o livello secondo la norma TTL)
• Alimentatori integrati per barriere fotoelettriche 4 × 5 V, 1,5 A
• Alimentazione di rete: 100…240 V~, 50…60 Hz
• Fabbisogno di potenza: 18 VA
• USB – interfaccia per gli aggiornamenti del firmware
• Dimensioni (mm): 184 × 140 × 130
