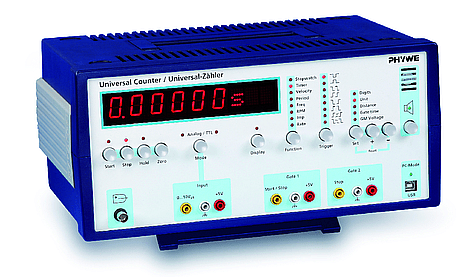

PHYWE Universal Counter

Funzione e applicazioni

Dispositivo di misura per applicazioni in meccanica e radioattività. Misura tempo, frequenza, frequenza degli impulsi, conteggio degli impulsi, tempi periodici, velocità e velocità.

Vantaggi

• Il dispositivo ha tutte le qualità che ci si aspetta da un moderno contatore universale ed è inoltre dotato di una serie di specifiche tecniche che derivano specificamente dai requisiti della pratica dell’insegnamento delle scienze.
• Per la rappresentazione scientificamente corretta di ogni misurazione viene mostrata in linea di principio l’unità associata. Con l’overflow il display passa automaticamente all’area successiva.
• Prima che la misurazione inizi, è possibile regolarla manualmente su un intervallo definito massimo di 6 decadi, ad es. per sopprimere le cifre fisicamente non significative sul display.
• Per gli esperimenti sulla radioattività è disponibile uno speciale jack per il collegamento diretto di un contatore GM. La tensione richiesta può essere modificata manualmente per determinare anche le caratteristiche di un contatore tubo.
• La funzione cronometro può essere inserita tramite contatti elettrici, sensori o manualmente nei vari tipi di trigger per l’avvio e l’arresto precisi per la misurazione del tempo.
• I valori misurati sono rappresentati da sei display rossi a 7 segmenti da 20 mm ad alto contrasto. Un ulteriore display a tre cifre viene utilizzato per visualizzare l’unità (ms, s, Hz, kHz, MHz, I/s, RPM, Imp, V, m/s).
• I diversi stati operativi sono indicati dai LED.
• Commutazione della portata in tutte le modalità manualmente (prima della misurazione) e automaticamente in caso di overflow.
• La porta USB viene utilizzata per l’aggiornamento del firmware del dispositivo.

Dotazione e dati tecnici

• Intervallo di temperatura di funzionamento 5…40°C
• Umidità relativa <80%
• Display digitale: Lettura della misura LED a 6 cifre, 7 segmenti, 20 mm Unità LED a 3 cifre, matrice di punti 5×7 Unità ms, s, Hz, kHz, MHz, I/s, RPM, Imp, V, m/s
• Ingresso segnale: larghezza di banda del segnale 0,1 Hz .. 10 MHz
• Tensione ingresso contatore tubo 150 V… 660 V (impostazione di fabbrica: 500 V) con regolazione manuale
• Uscita fotoelettrica per alimentazione 5 V sat. massimo 1A
• Cronometro 0,000…99.999,9 s, risoluzione 1 ms
• Temporizzatore 0,000 ms … 3999,99 s, risoluzione 1μs
• Velocità 0,000 m/s…9999,9 m/s, risoluzione 0,001 m/s
• Misura del periodo 0,000 ms … 99,9999 s, risoluzione 1μs
• Misura della frequenza 0,00 Hz.. 9,99999 MHz, risoluzione 10 mHz
• Misurazione della velocità 6. .. 99.999 RPM, risoluzione 1 RPM
• Conteggio impulsi 0…999.999 Imp
• Misurazione della frequenza del polso 0,0…99.999,9 I/s
• Alimentazione di rete: Tensione di rete 110 .. 240 V, 50/60 Hz, 20 VA
• Dimensioni: 370 x 168 x 236 mm
