Raddrizzatori a ponte

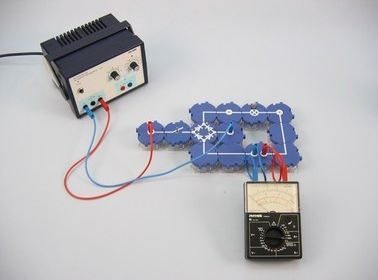

Principio Ora che gli studenti hanno acquisito familiarità con la qualità raddrizzatrice dei diodi, questo esperimento dovrebbe dimostrare il funzionamento del circuito a ponte normalmente utilizzato nella pratica. Dovrebbero vedere che la corrente scorre attraverso il resistore di carico nella stessa direzione in ciascun semiperiodo della corrente alternata quando vengono utilizzati 4 diodi in un raddrizzatore a ponte. Poiché negli esperimenti studenteschi generalmente non vengono utilizzati oscilloscopi e generatori di tensione alternata con una frequenza estremamente bassa, il comportamento del raddrizzatore a ponte in un circuito a corrente alternata viene simulato invertendo la polarità di una fonte di alimentazione a corrente continua per determinare la direzione della corrente. Dovresti incoraggiare gli studenti a prevedere il comportamento del circuito dopo aver invertito la polarità della fonte di alimentazione. A parte la risposta corretta, ecco alcune altre previsioni che potrebbero fare: nessuna corrente scorrerà dopo aver invertito la polarità perché i diodi lasciano fluire la corrente solo in una direzione. La corrente fluirà nella direzione opposta dopo aver invertito la polarità della tensione. Vantaggi Non sono necessari ulteriori collegamenti via cavo tra i blocchi costitutivi – disposizione chiara e configurazione rapida Sicurezza dei contatti grazie al sistema dei blocchi puzzle Contatti placcati oro anticorrosione Guadagno raddoppiato: schema elettrico in alto, i componenti reali sono visibili sul lato Compiti Come si possono utilizzare i due semiperiodi di corrente alternata per creare corrente continua? Studiare su quale percorso e in quale direzione la corrente scorre attraverso il raddrizzatore a ponte con vari scenari di polarità per la tensione.
