S12-MKII-50 – Sistema avanzato di idrologia ambientale

Il sistema avanzato di idrologia ambientale S12-MKII-50 è unico nella sua capacità, con caratteristiche adatte allo studio della geomorfologia fluviale che includono: idrogrammi delle precipitazioni/deflussi per bacini idrografici di varia permeabilità; l’estrazione di acque sotterranee mediante pozzi, sia con che senza ricarica superficiale dalle precipitazioni; la formazione delle caratteristiche fluviali e peculiari di questo apparato, la meccanica fluviale.

Risultati realistici possono essere ottenuti da questo apparecchio di piccole dimensioni, da pavimento, che può essere comodamente posizionato e non richiede servizi speciali.

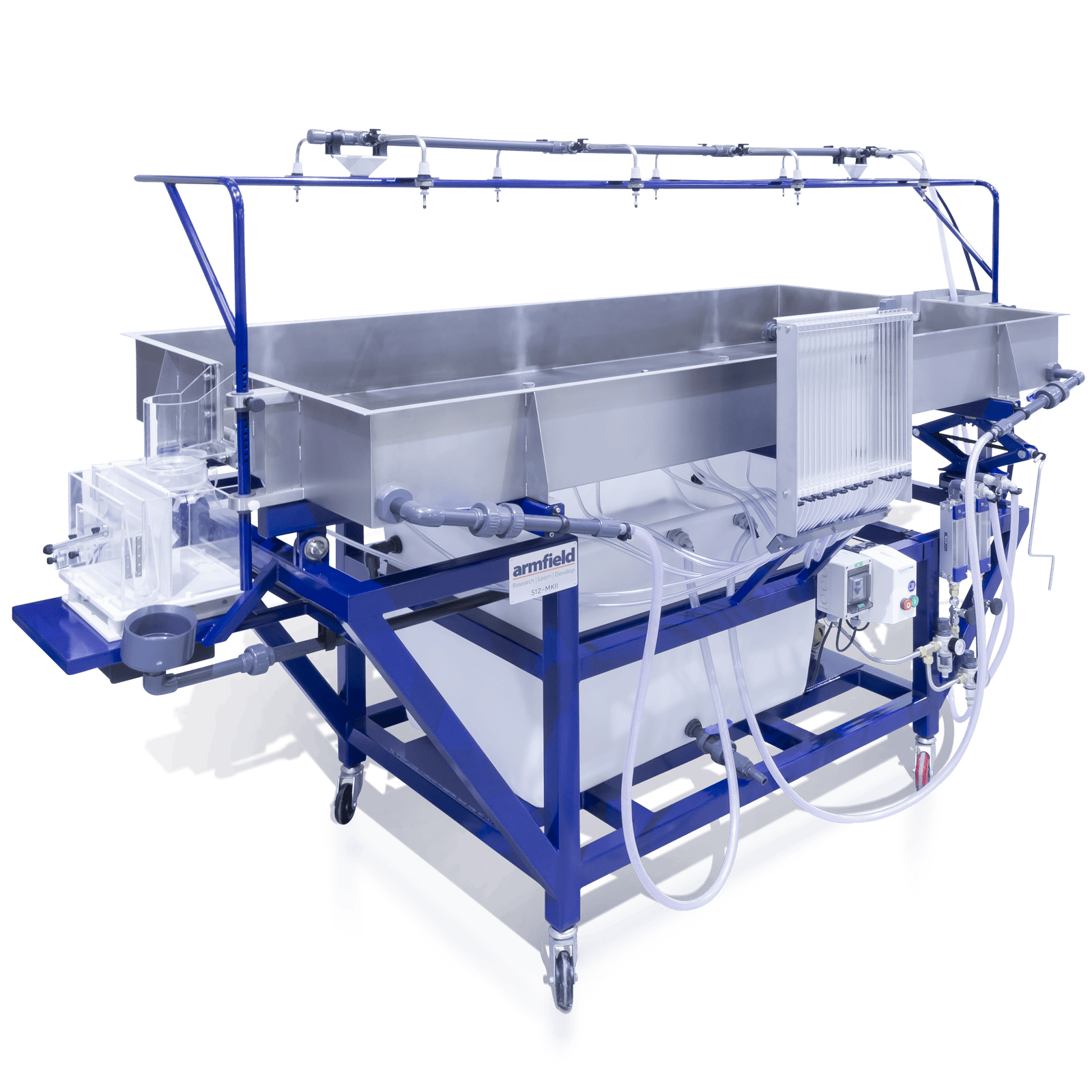

L’unità è composta da un serbatoio per la sabbia, realizzato in acciaio inox, di 2 x 1 metri. L’acqua può essere immessa nel serbatoio della sabbia da ugelli spruzzatori situati sopra il serbatoio (simulando la pioggia) da un serbatoio di ingresso che simula il flusso di un fiume o da due scarichi francesi sepolti nella sabbia alle due estremità del serbatoio. L’acqua viene emessa da un serbatoio di scarico e da un sistema di misurazione del flusso situato all’estremità del serbatoio principale della sabbia, da uno o entrambi i due pozzi situati nel serbatoio, oppure da uno o entrambi gli scarichi francesi. Sotto il serbatoio della sabbia si trova un grande serbatoio di plastica.

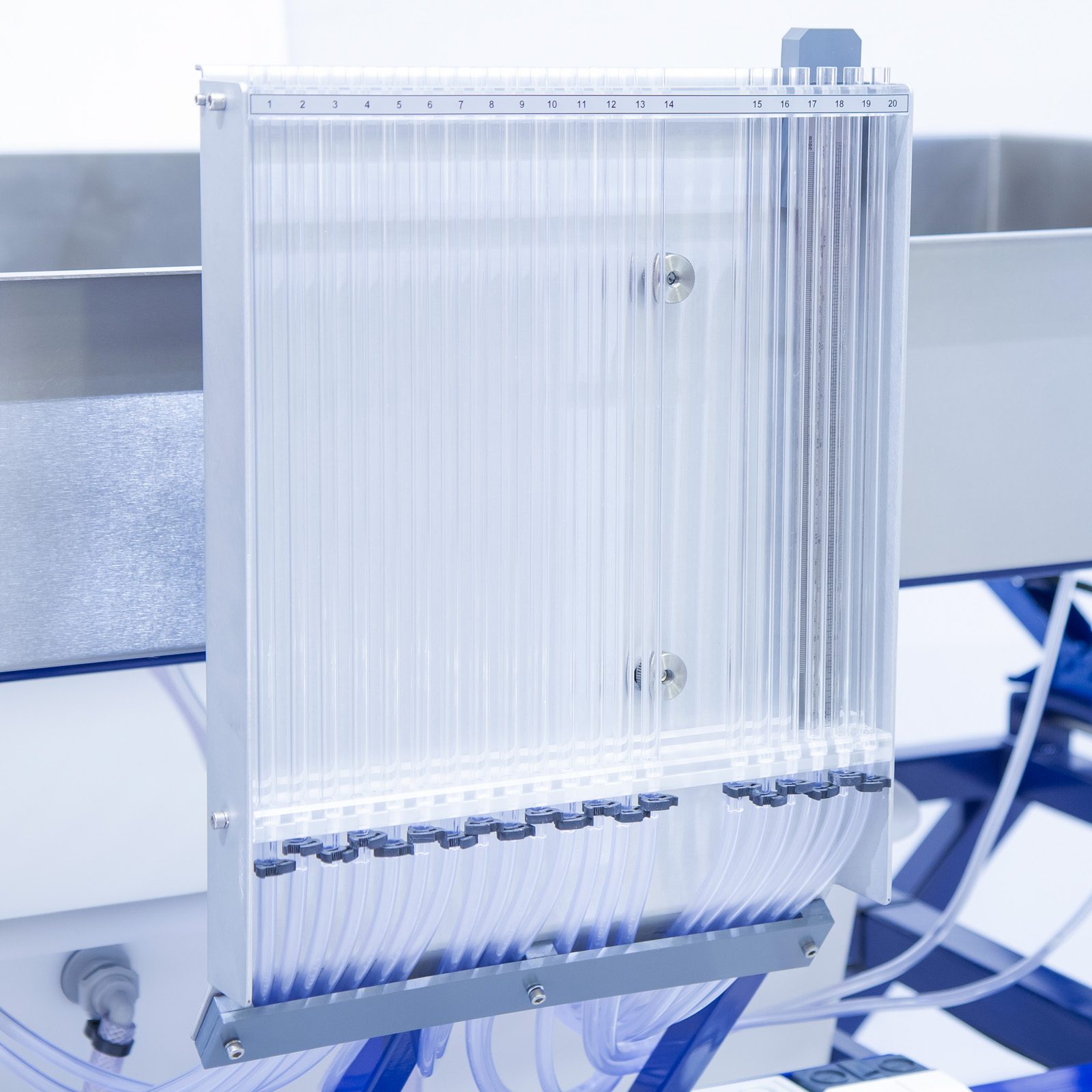

I livelli della falda freatica (superficie freatica) vengono misurati utilizzando 20 punti di prelievo nel serbatoio della sabbia, configurati secondo uno schema a croce e visualizzati su una banca manometrica.

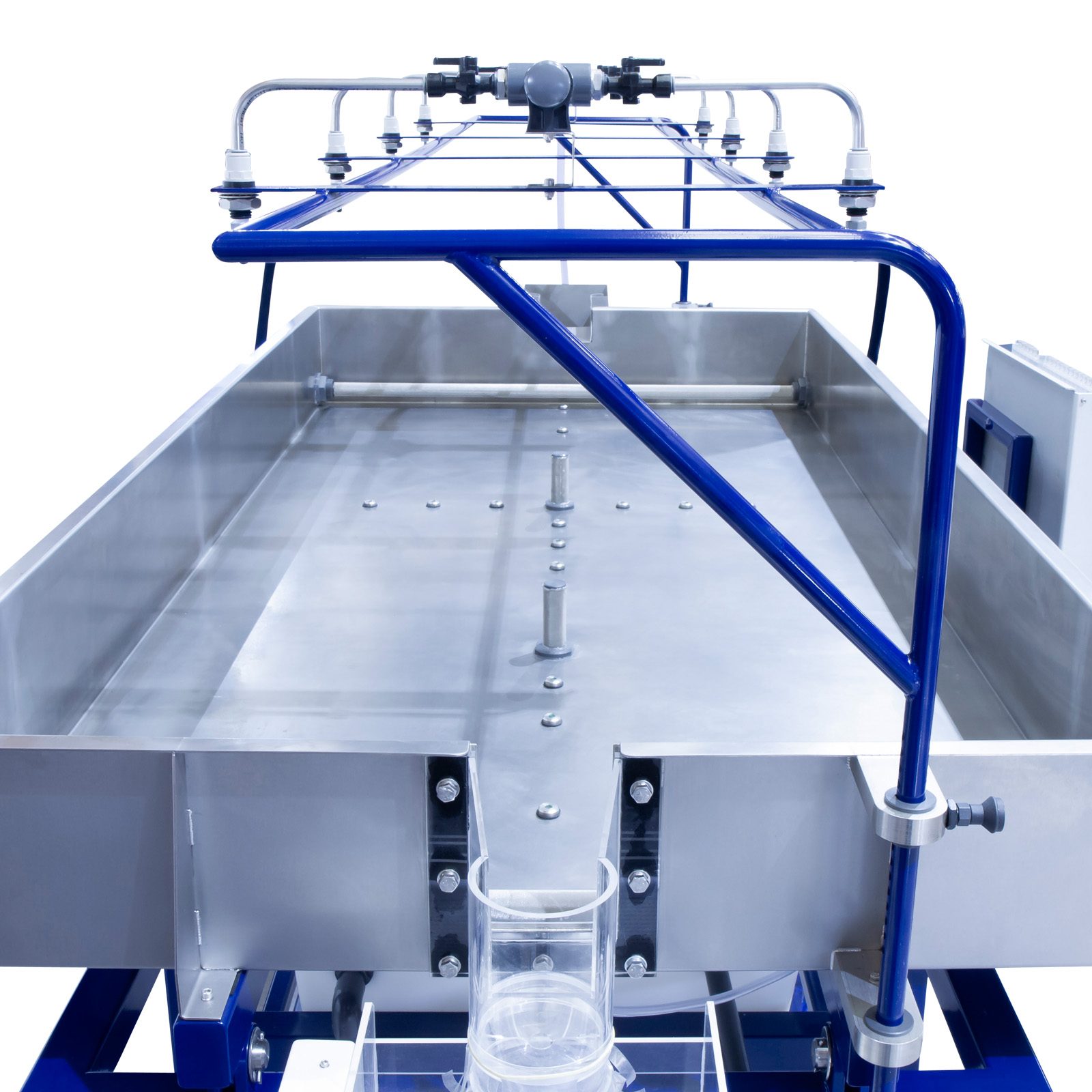

Otto ugelli di spruzzatura sono montati su un portale sopra il serbatoio della sabbia, posizionati per garantire una distribuzione uniforme su tutta la superficie del serbatoio. L’altezza del portale può essere facilmente regolata. Ciascun ugello è dotato di una valvola on/off associata, che consente di simulare un’ampia varietà di modelli di pioggia in movimento.

Il serbatoio di ingresso del fiume utilizza sfere di vetro per calmare il flusso e una sezione sagomata del canale per fornire condizioni di flusso formate nel serbatoio della sabbia. Gli ingressi del flusso sotterraneo avvengono tramite due drenaggi francesi, sepolti nella sabbia alle due estremità del serbatoio. Questi scarichi francesi si estendono per l’intera larghezza del serbatoio. Ciascun drenaggio può essere configurato come ingresso o uscita per consentire un’ampia varietà di dimostrazioni idrologiche.

Per controllare e misurare i vari flussi nel serbatoio vengono utilizzati due flussometri ad area variabile con valvole di regolazione integrate. L’uso di raccordi a rilascio rapido autosigillanti consente di configurare il sistema in una varietà di modi diversi, consentendo un’ampia gamma di dimostrazioni.

I due misuratori di portata hanno portate diverse, migliorando ulteriormente la flessibilità dell’intero sistema. Regolatori di pressione e filtri sono incorporati nelle linee di alimentazione idrica, riducendo al minimo i disturbi del sistema.

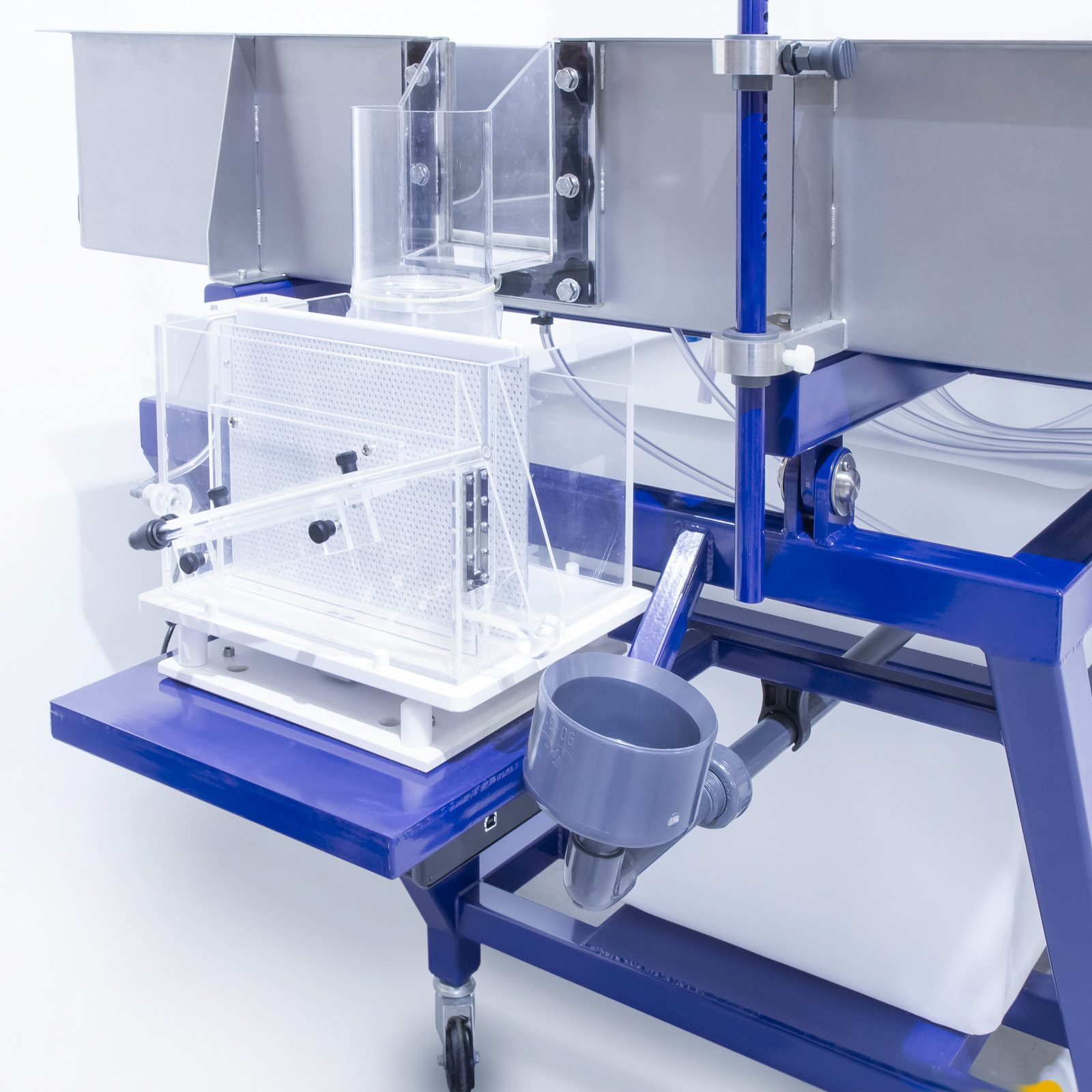

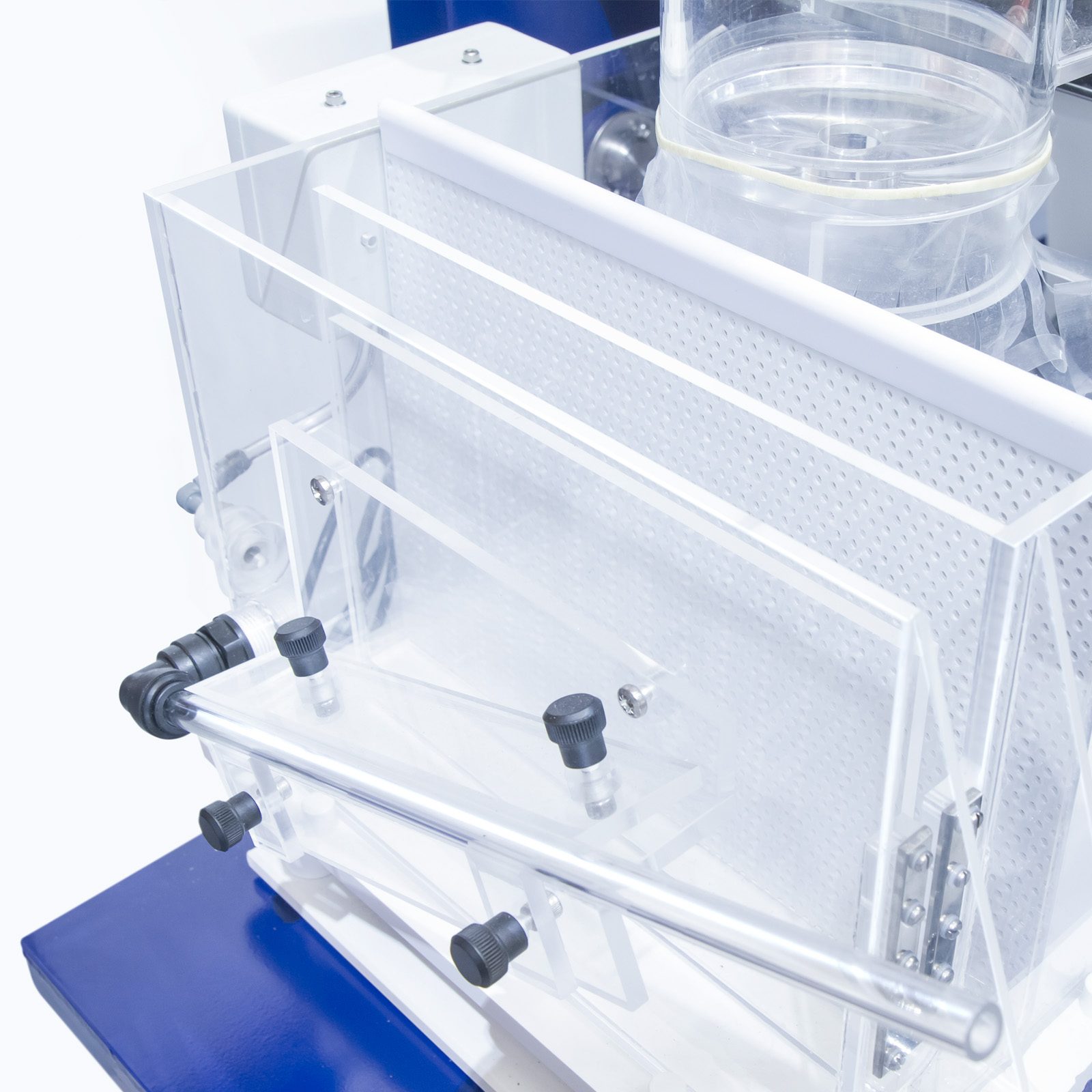

Il serbatoio di scarico si trova all’estremità del serbatoio della sabbia e viene utilizzato per idrogrammi, dimostrazioni di deflusso e formazione del fiume. Uno stramazzo a gradini viene utilizzato per regolare le condizioni di uscita. Quando si eseguono dimostrazioni sulla falda freatica, questo stramazzo a gradini viene sostituito con una piastra di tenuta. Il serbatoio di scarico comprende un dissabbiatore, un sistema di calma dell’acqua e un dispositivo di misurazione del flusso. La misurazione della portata viene effettuata misurando l’altezza dell’acqua che scorre sullo stramazzo di scarico, utilizzando un manometro inclinato a lettura diretta.

Il dissabbiatore è configurato per consentire la raccolta dei sedimenti in un setaccio. In questo modo è possibile misurare la quantità di sedimenti raccolti in un periodo di tempo.

Il serbatoio di ingresso calmato fornisce condizioni di flusso del fiume sviluppate, consentendo di utilizzare l’intera lunghezza del serbatoio per le simulazioni fluviali

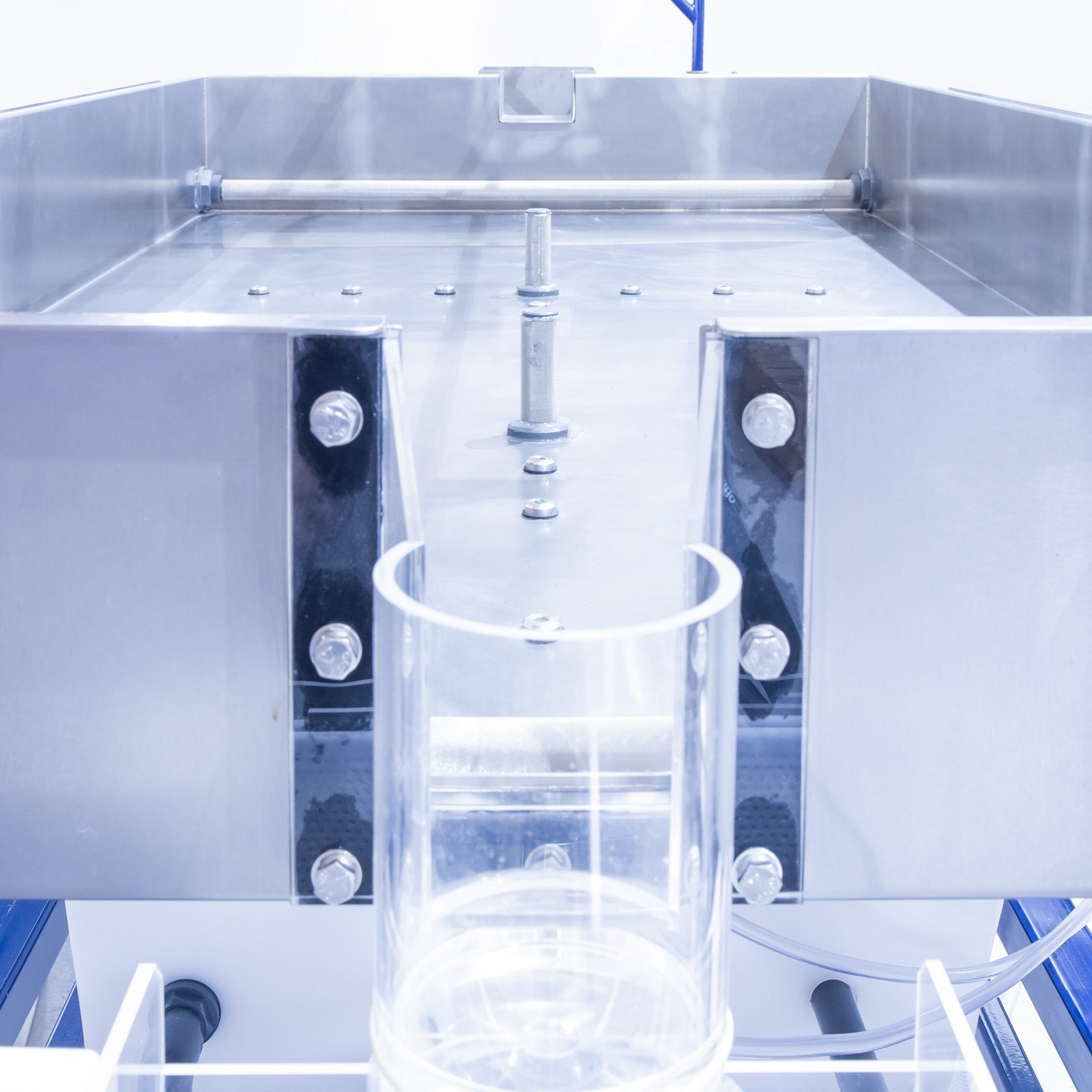

Nuovo design del serbatoio di uscita per la misurazione del flusso d’acqua e del flusso di sedimenti

Serbatoio della sabbia in acciaio inox

I doppi jack forniscono un’inclinazione regolabile

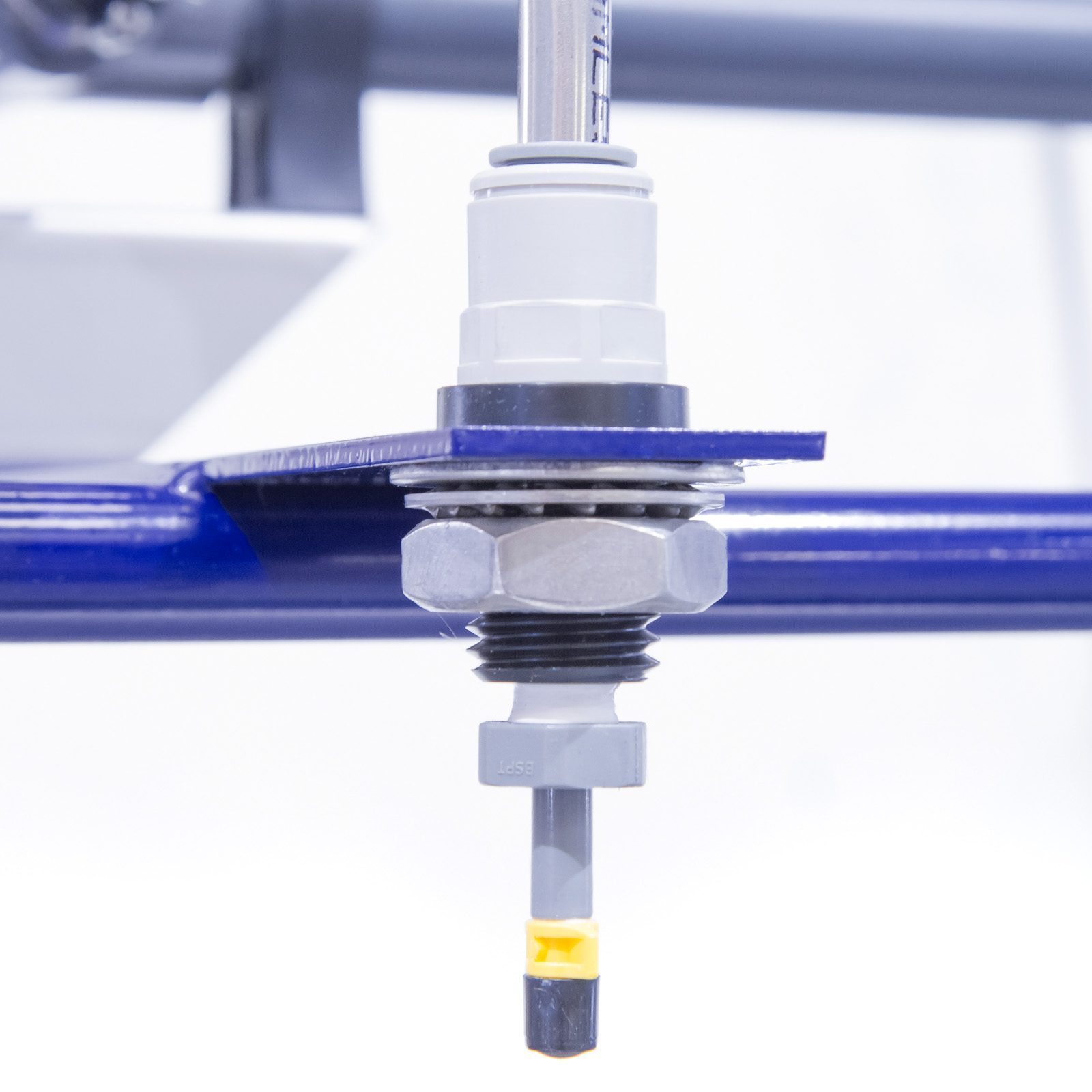

Altezza dell’ugello di spruzzo regolabile

L’uso di sabbia di grana fine consente lo sviluppo dettagliato delle caratteristiche

Un unico grado di sabbia per tutte le dimostrazioni definite, non è necessario cambiare la sabbia

Controllo e misurazione dei flussi in ingresso

La configurazione flessibile consente un’ampia gamma di simulazioni

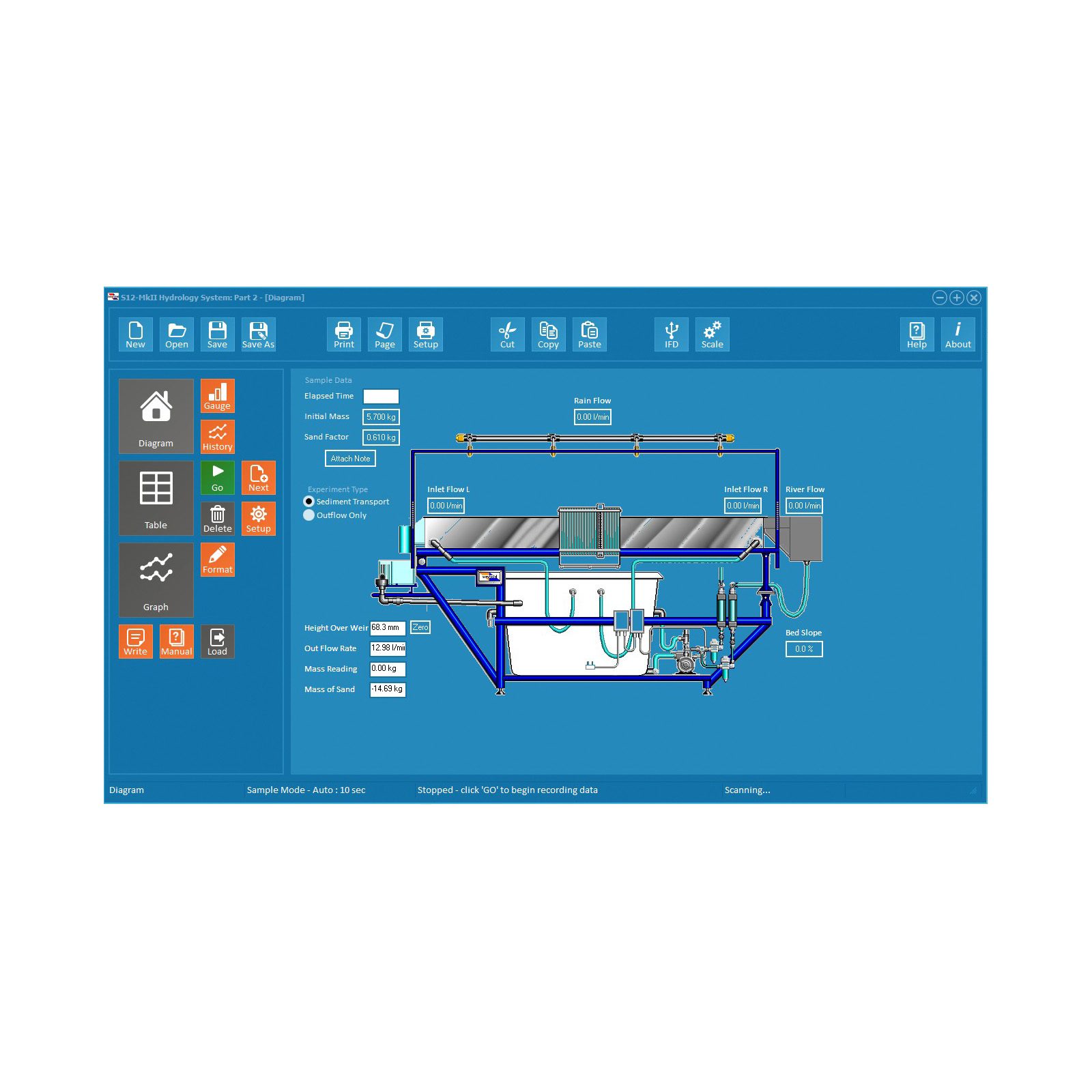

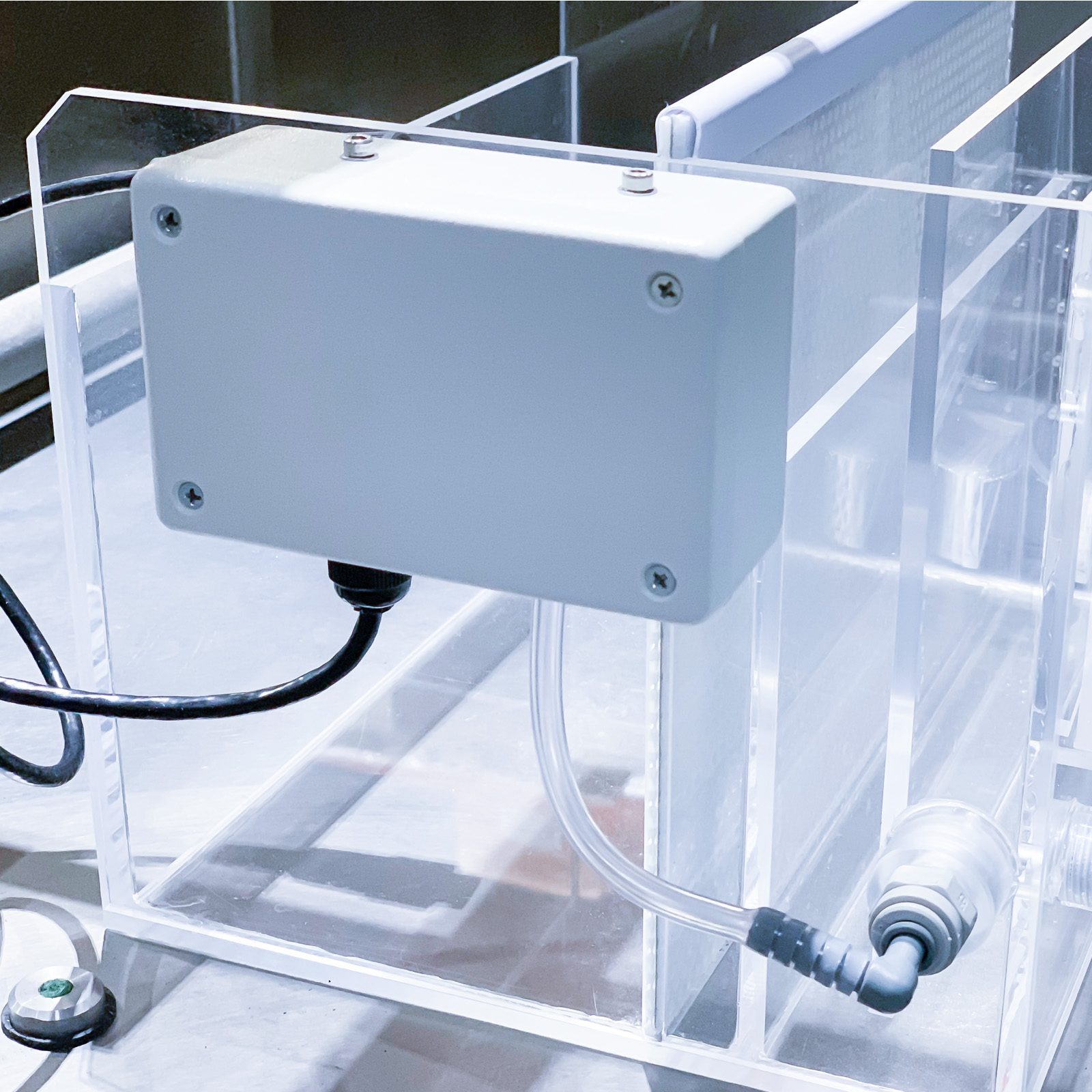

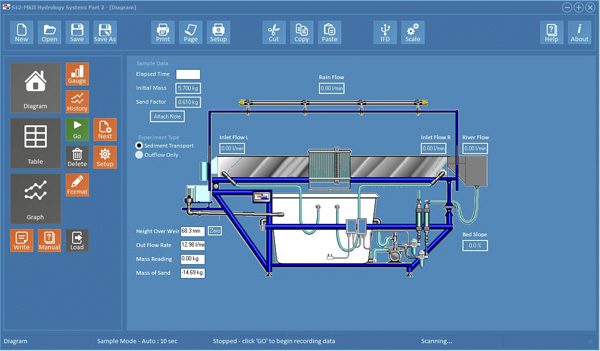

Registrazione dati computerizzata fornita di serie per la misurazione del flusso di sedimenti e acqua in uscita.

Fornito con una serie di modelli tra cui:

Vassoi e anelli fabbricati:

Anello circolare aperto: diametro 500 mm x altezza 60 mm

Anello quadrato piccolo con estremità aperta: 300 mm x 300 mm x 60 mm di altezza

Anello chiuso con tubo centrale rimovibile in plastica trasparente: diametro 500 mm x altezza 60 mm

Anello rettangolare grande con estremità aperta: 1000 mm x 500 mm x 60 mm di altezza

Anello chiuso rettangolare grande con foro: 1000 mm x 500 mm x 60 mm

Bacino impermeabile:

Foglio di polietilene calibro 1000: sufficiente a coprire il bacino idrografico.

Bacino permeabile:
