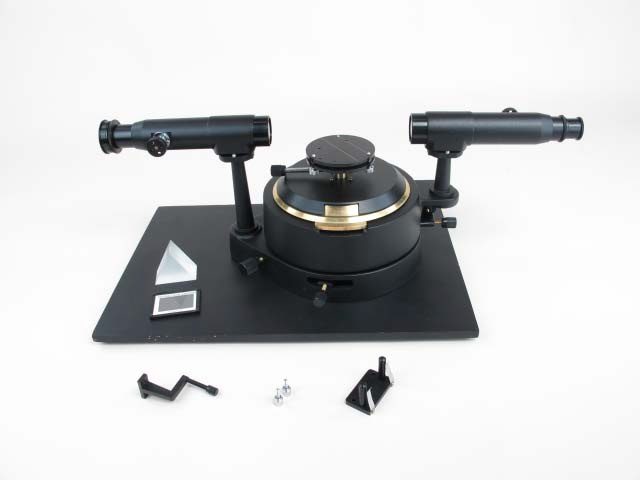

Spettrometro 2

Funzione e applicazioni

Lo spettrometro può essere utilizzato sia come spettrometro a reticolo che come spettrometro a prisma. Consente l’indagine di diffrazione, rifrazione e dispersione, nonché la determinazione precisa delle lunghezze d’onda delle linee spettrali. La misurazione degli spettri supporta la comprensione della fisica atomica e dei principi fondamentali dell’ottica applicata.

Vantaggi

• Può essere utilizzato come spettrometro a reticolo e spettrometro a prisma
• Elevata precisione di misura (fino a 0,1 nm) per la determinazione delle linee spettrali
• Misurazione degli indici di rifrazione, compresi i liquidi, utilizzando un prisma cavo
• Gli azionamenti di regolazione fine del tavolo e del telescopio di osservazione consentono regolazioni angolari senza gioco con una precisione di mezzo minuto d’arco
• Fessura d’ingresso regolabile per l’adattamento alle diverse intensità luminose
• Telescopio di osservazione con mirino per misurazioni precise di angoli e linee

Dati tecnici

• Altezza del percorso del raggio sopra il tavolo: 180 mm
• Lunghezza focale: 178 mm (telescopio collimatore, telescopio oculare)
• Ingrandimento dell’oculare: 15×
• Diametro trave utilizzabile: 32 mm
• Larghezza fessura d’ingresso: 0…1,5 mm
• Diametro tavola: 85,5 mm
• Diametro scala: 176 mm
• Precisione lettura angolare: 0°0′30″
• Dispositivo compatto con piastra circolare graduata e due noni
• Regolazione fine della messa a fuoco
• Il collimatore con fessura regolabile è fisso in posizione
• Fornito comprensivo di reticolo di diffrazione (600 linee/mm) con supporto e prisma in vetro flint con supporto Reticolo: dimensioni (mm): 38 × 50; linee/mm: 600 Prisma: dimensioni (mm): 38 × 38 × 38; materiale: vetro flint (n = 1,65)
