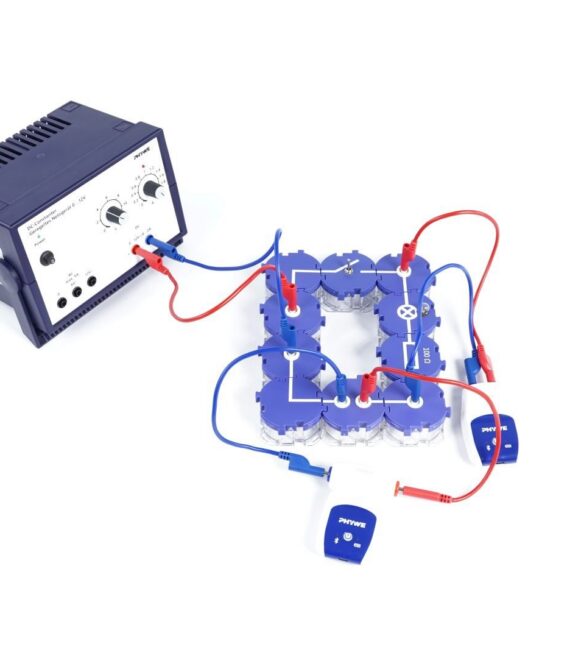

Tensione in una connessione in serie con Cobra SMARTsense

Principio

L’esperimento serve come introduzione all’argomento e dovrebbe aiutare gli studenti a comprendere la funzione di un resistore in serie. Ciò li motiva ad affrontare la legge della tensione nei circuiti in serie.

Attivita’ proposte

1. Esaminare la distribuzione della tensione tra i resistori in un circuito in serie misurando la tensione parziale e totale.
2. Derivare la relazione tra le tensioni parziali ai capi dei resistori e la tensione totale in un circuito non ramificato.

Obiettivo di apprendimento

Gli studenti dovrebbero comprendere le leggi fisiche e le relazioni che spiegano il comportamento della tensione elettrica nei circuiti in serie con resistori.

Vantaggi

• Non sono necessari ulteriori collegamenti via cavo tra i componenti: configurazione chiara e rapida
• Contatta in sicurezza grazie al sistema di blocchi puzzle
• Contatti placcati oro anticorrosione
• Guadagno raddoppiato: in alto lo schema elettrico, sotto i componenti reali
