UOP7-MKII – Colonna di assorbimento del gas

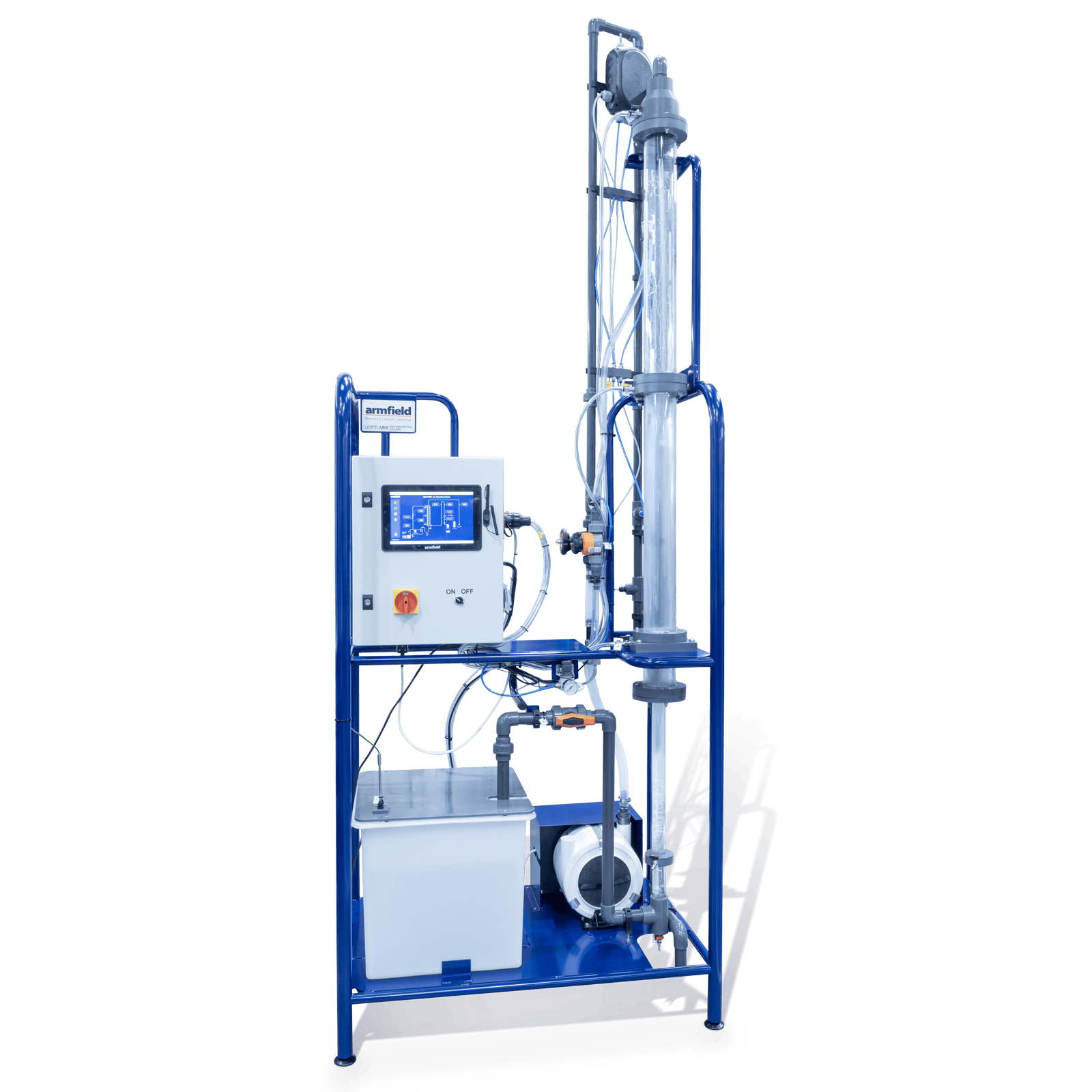

La colonna di assorbimento del gas Armfield è stata progettata per dimostrare i principi dell’assorbimento del gas e fornire formazione pratica sul funzionamento di un impianto di assorbimento del gas.

Nel processo di assorbimento del gas, una miscela di gas viene messa a contatto con un liquido, allo scopo di sciogliere uno o più componenti del gas e di fornirne una soluzione nel liquido.

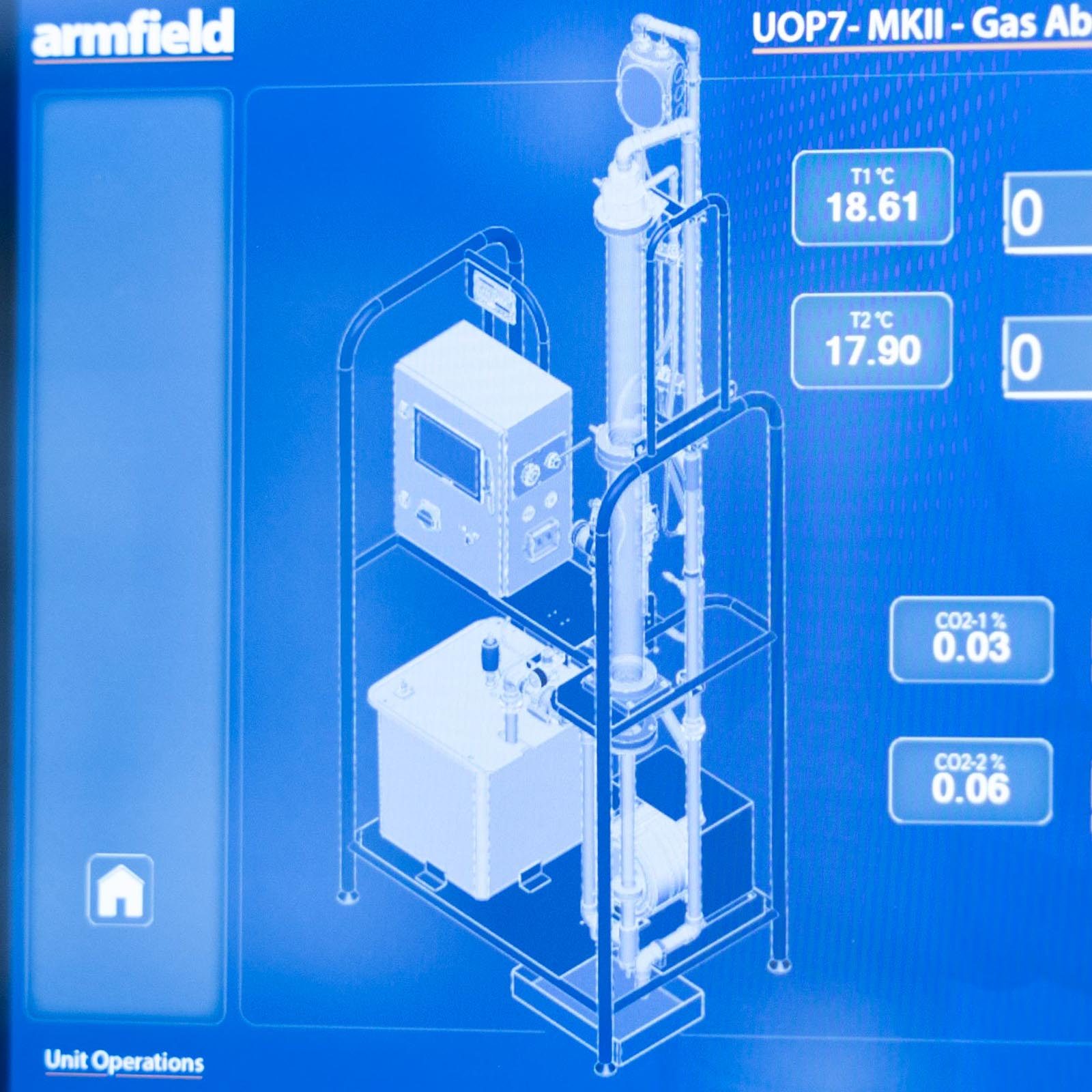

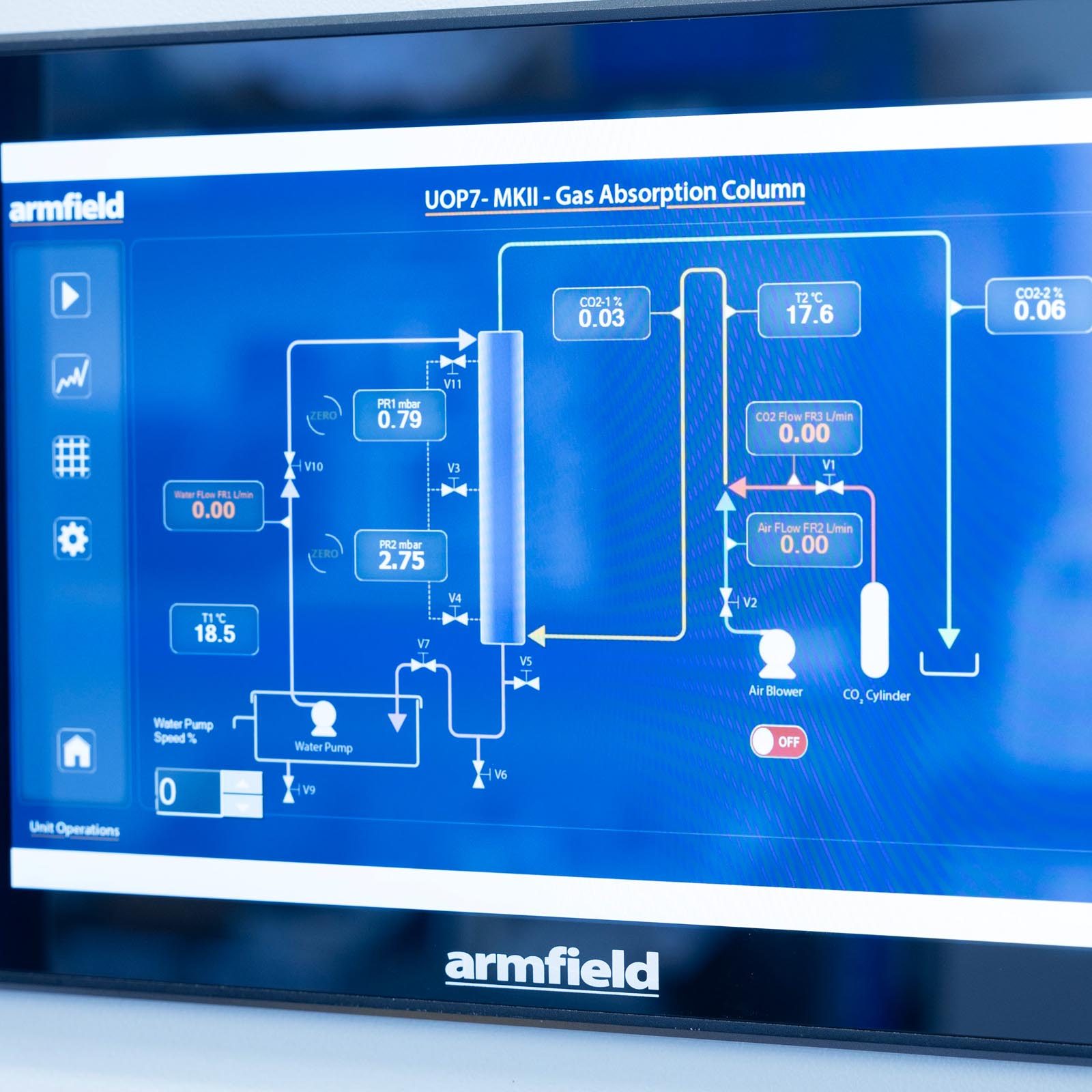

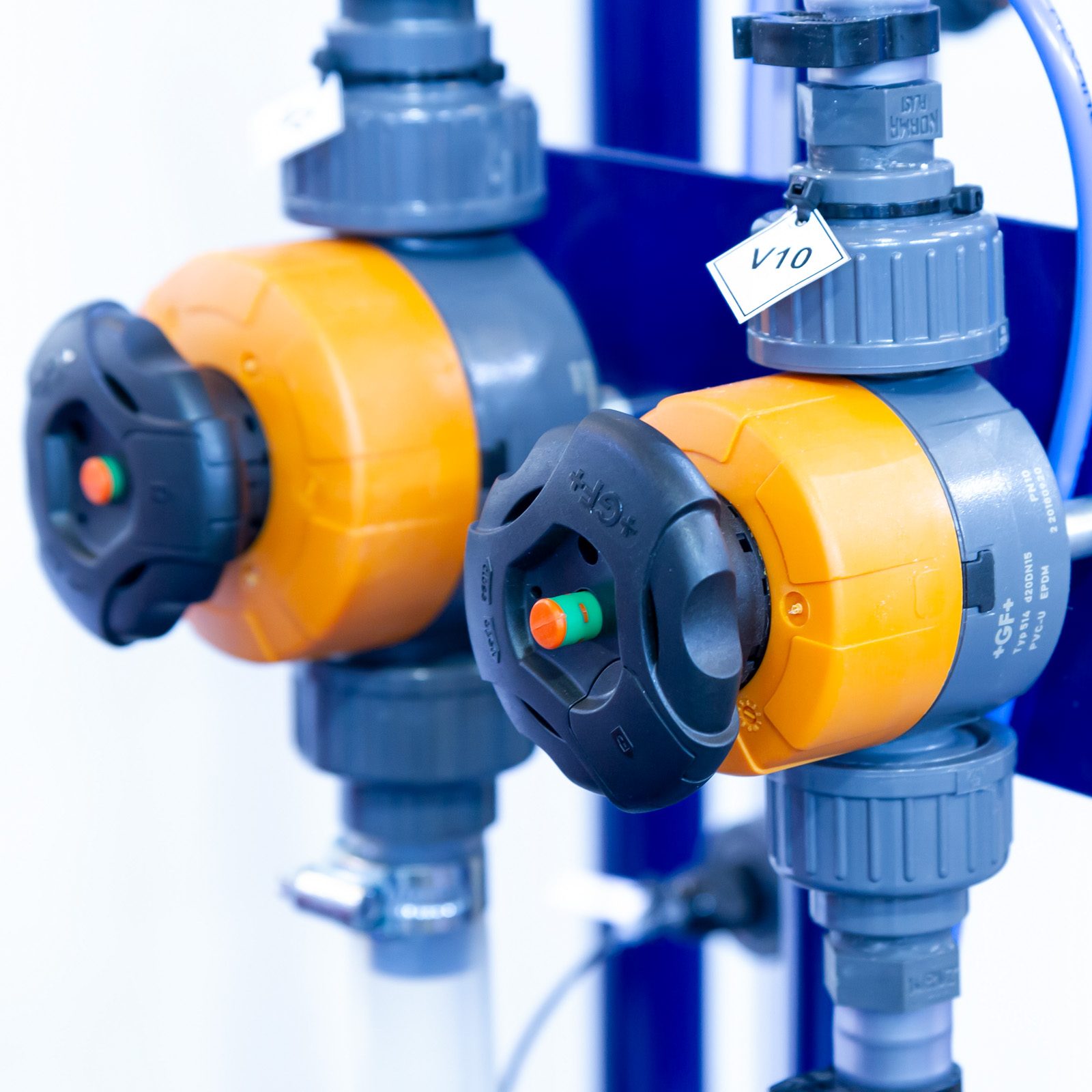

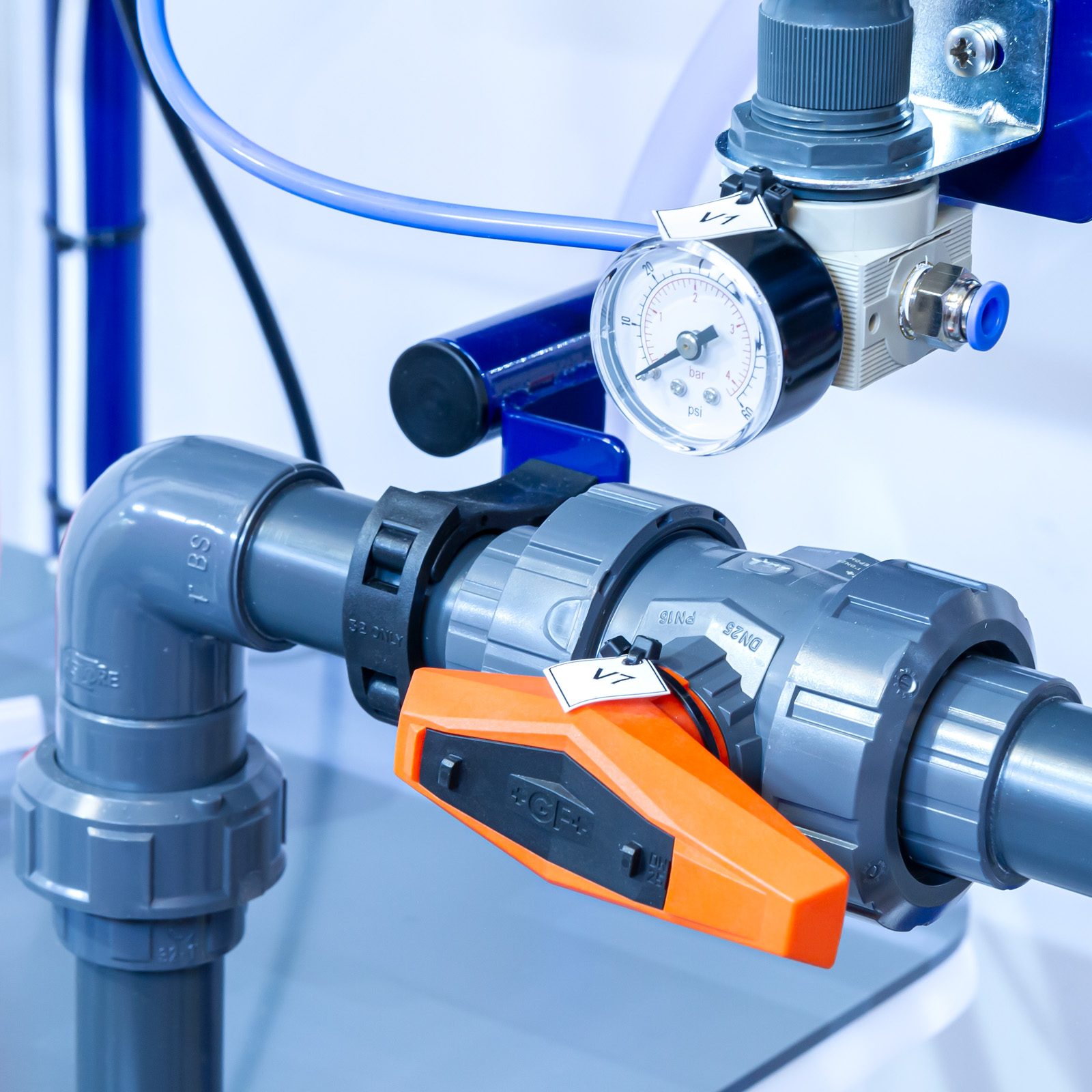

Nell’UOP7-MkII, una fase gassosa costituita da CO₂ e aria viene introdotta sul fondo della colonna impaccata. La regolazione del loro rapporto di portata è ottenuta tramite valvole manuali. Un campione della miscela di gas viene inviato a un sensore di concentrazione di CO₂ situato all’interno della console elettrica e le letture dei flussi e della concentrazione percentuale di CO₂ sono visibili sullo schermo del display e nel software.

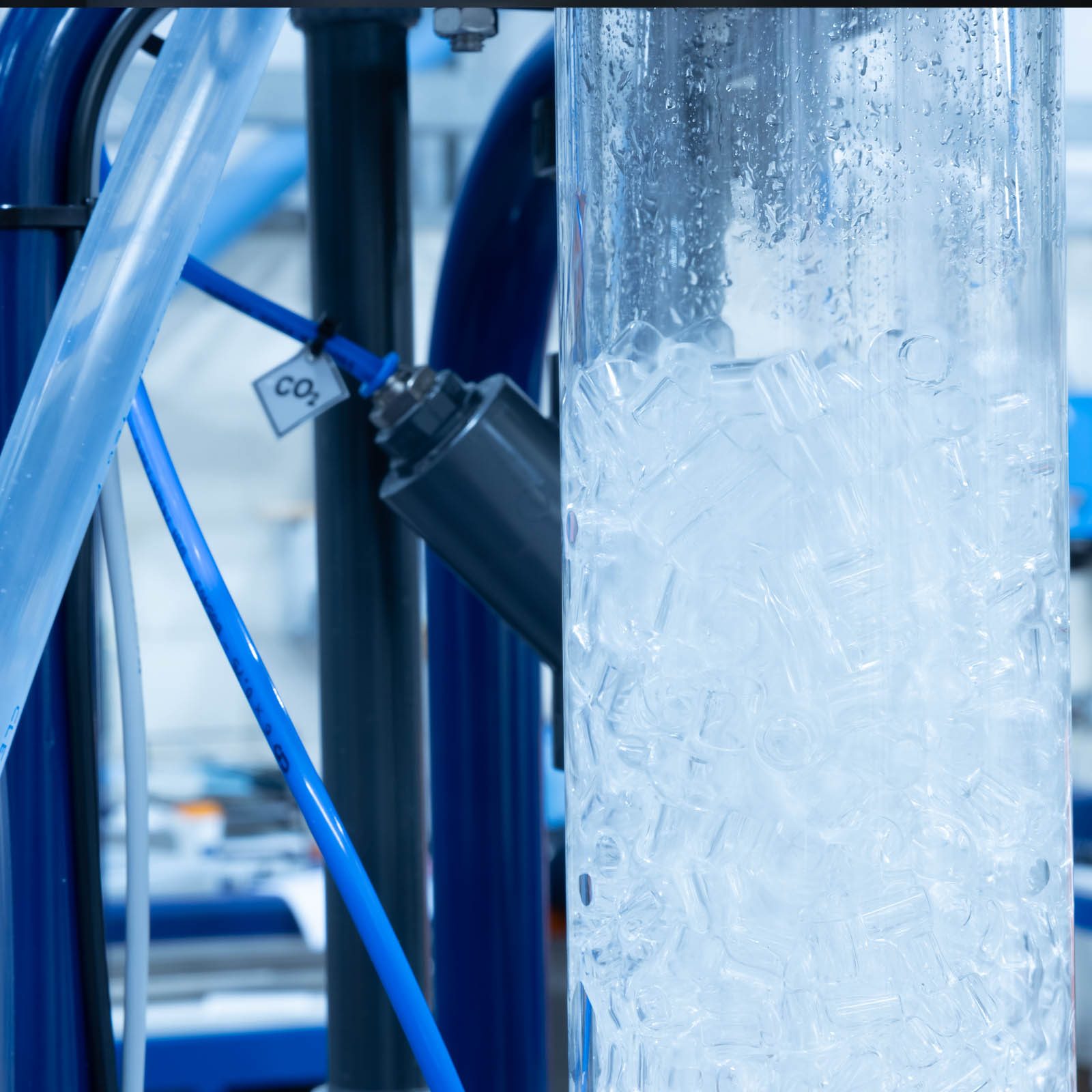

Per la fase liquida, l’acqua (o una soluzione di idrossido di sodio) viene pompata nella parte superiore della colonna dove cade attraverso il materiale di riempimento. La fase gassosa e quella liquida fluiscono in controcorrente. Ciò aumenta il tempo di contatto e la diffusione della CO₂ nella fase liquida.

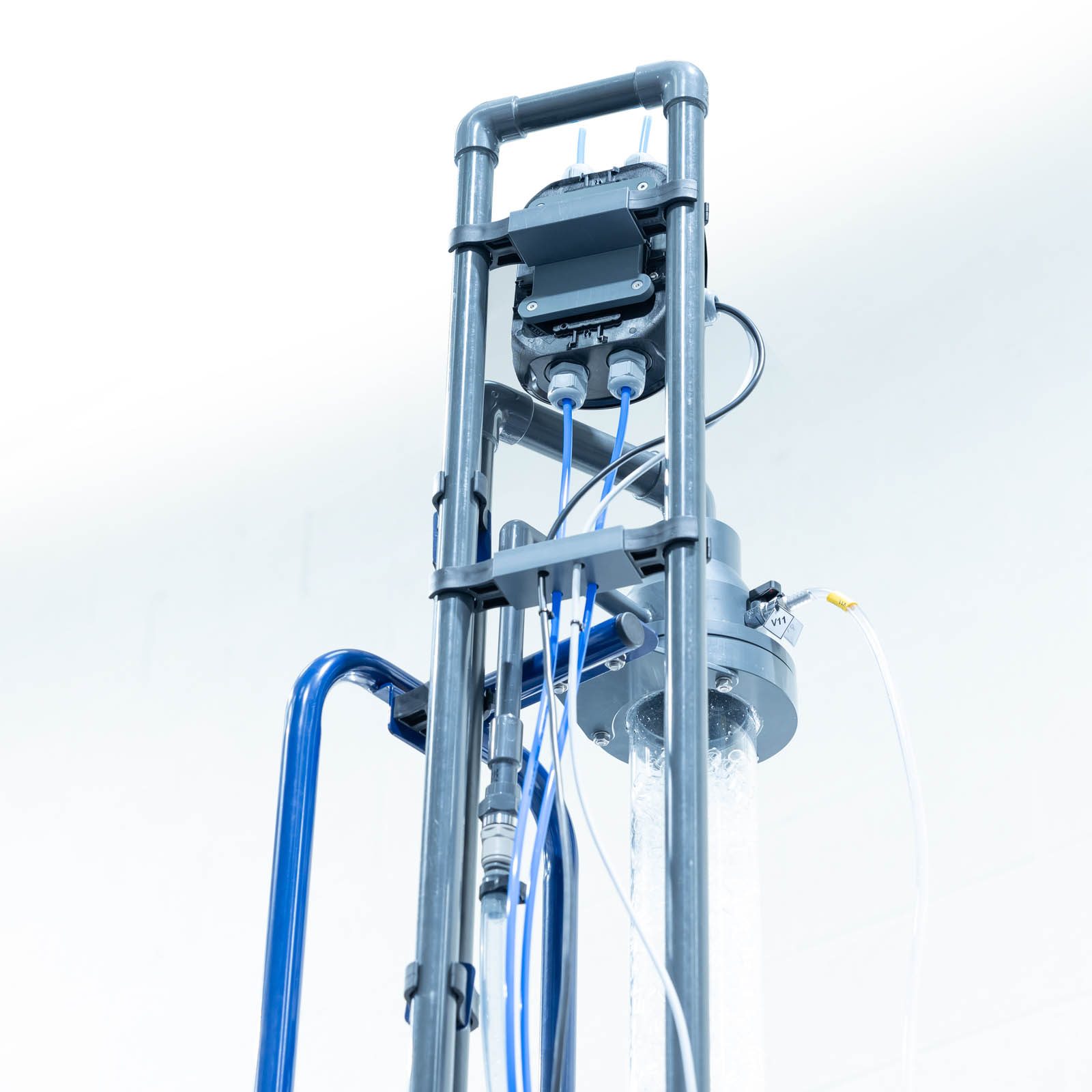

Il gas in uscita esce dal sistema dalla parte superiore della colonna. Viene inoltre prelevato un campione della miscela di gas in uscita e inviato al sensore di CO₂ all’interno della console. La percentuale di lettura della CO₂ viene visualizzata sullo schermo del display della console.

Il liquido esce dal sistema dal fondo della colonna e ritorna nel serbatoio di alimentazione o allo scarico. I campioni della fase liquida in entrata e in uscita dal sistema possono essere prelevati per ulteriori analisi tramite le porte di campionamento.

Il desorbimento della CO₂ assorbita nella linea acqua è ottenuto mediante aerazione del liquido “arricchito”.

Dimostrazione semplice dell’assorbimento e del desorbimento del gas

Strumentazione elettronica per flusso (aria, CO₂, liquido), temperatura (liquido e gas) e perdite di carico attraverso la colonna

Misurazione elettronica della concentrazione di CO₂ sull’ingresso e sull’uscita del gas

Controllo elettronico del flusso del liquido

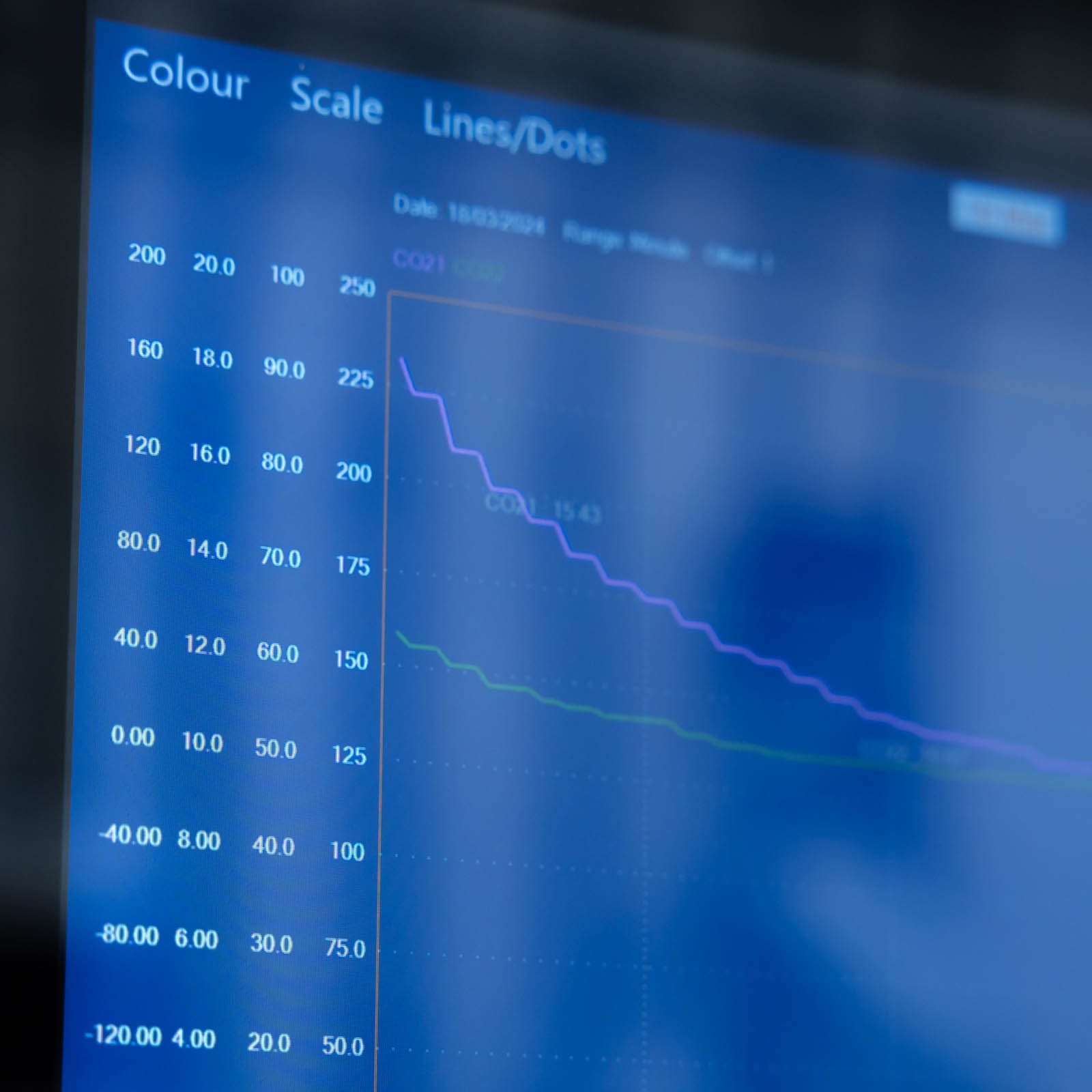

Funzione di registrazione dei dati
