Il diodo Zener come stabilizzatore di tensione

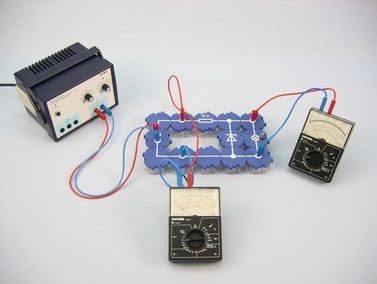

Principio Il forte aumento della curva caratteristica corrente-tensione dei diodi Zener al di sopra della tensione di rottura li rende adatti alla stabilizzazione di piccole tensioni continue. Quando la tensione di ingresso viene aumentata oltre la tensione di rottura, la corrente aumenta notevolmente mentre la resistenza del diodo diventa sempre più piccola. Pertanto, la tensione sul diodo Zener rimane quasi costante. È necessario inserire un resistore per garantire che non venga superata la potenza di dissipazione massima consentita per il diodo Zener. Se una resistenza di carico è collegata in parallelo al diodo Zener, la corrente che scorre attraverso il diodo Zener viene ridotta a favore della corrente di carico. La stabilizzazione viene interrotta quando non c’è più corrente che scorre attraverso il diodo Zener. Per questo motivo l’uso dei diodi Zener è limitato a correnti di carico relativamente piccole. I circuiti di regolazione elettronica vengono utilizzati per carichi maggiori. Esiste una selezione accuratamente graduata di diodi Zener nell’intervallo di tensione da 3 V a 200 V, il che significa che esistono tipi di diodi per qualsiasi tensione desiderata. Vantaggi Non sono necessari ulteriori collegamenti via cavo tra i blocchi costitutivi – disposizione chiara e configurazione rapida Sicurezza dei contatti grazie al sistema puzzle Blocks Contatti placcati in oro anticorrosione Guadagno raddoppiato: schema elettrico in alto, i componenti reali sono visibili sul lato Compiti Come si può utilizzare un diodo Zener per stabilizzare la tensione continua? Esamina il funzionamento di uno stabilizzatore di tensione con un diodo Zener.
