Il potenziometro

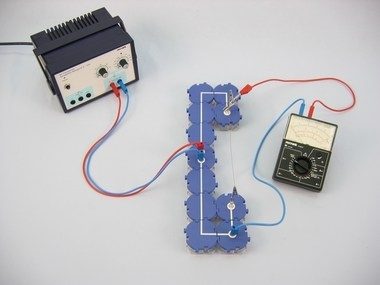

Principio Gli studenti dovrebbero innanzitutto riconoscere dal modello che una data tensione può essere divisa con un potenziometro (divisore di tensione) e che la funzione di divisione si basa sulla legge per il collegamento in serie delle resistenze U 1 / R 1 = U 2 / R 2 = … = U n / R n . Per un filo omogeneo abbiamo quindi l 1 / R 1 = l 2 / R 2 = … = l n / R n . Il potenziometro non deve essere sotto carico. Gli studenti dovrebbero quindi utilizzare un potenziometro tecnico, in modo che possano capire chiaramente come funziona lavorando con esso. Vantaggi Non sono necessari ulteriori collegamenti via cavo tra i blocchi costitutivi – disposizione chiara e configurazione rapida Sicurezza dei contatti grazie al sistema dei blocchi puzzle Contatti placcati oro anticorrosione Guadagno raddoppiato: schema elettrico in alto, i componenti reali sono visibili sul lato Compiti Come funziona un potenziometro? Determinare il principio di funzionamento di un potenziometro da un modello di potenziometro e successivamente utilizzare un potenziometro tecnico per variare la luminosità di una lampada a incandescenza.
