Il transistor NPN

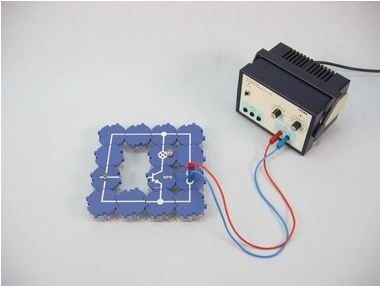

Principio Questo esperimento dovrebbe impartire la conoscenza che una corrente di collettore scorre attraverso un transistor solo quando viene scelta la polarità corretta della tensione di collettore e viene applicata una tensione di base con polarità corretta. Per un transistor npn, sia il collettore che la base devono essere collegati al polo positivo. L’emettitore è qui in ogni caso l’elettrodo di riferimento. Prima di eseguire l’esperimento, gli studenti dovrebbero familiarizzare con le designazioni degli elettrodi dei transistor e con il significato del termine transistor npn. Anche il confronto tra la corrente di base, che può essere stimata dalla dimensione della resistenza di base e dalla tensione applicata, con la corrente di collettore, che fa accendere la lampada, porta alla conclusione che una corrente di base minima è sufficiente per rendere conduttivo il transistor. Vantaggi Non sono necessari ulteriori collegamenti via cavo tra i blocchi costitutivi – disposizione chiara e configurazione rapida Sicurezza dei contatti grazie al sistema puzzle Blocks Contatti placcati oro anticorrosione Guadagno raddoppiato: schema elettrico in alto, i componenti reali sono visibili dal lato Compiti Con quale tensione deve essere utilizzato un transistor npn? Esaminare quale polarità devono avere la tensione del collettore e la tensione di base di un transistor npn affinché la corrente del collettore possa fluire.
