Laser Nd:YAG

Principio

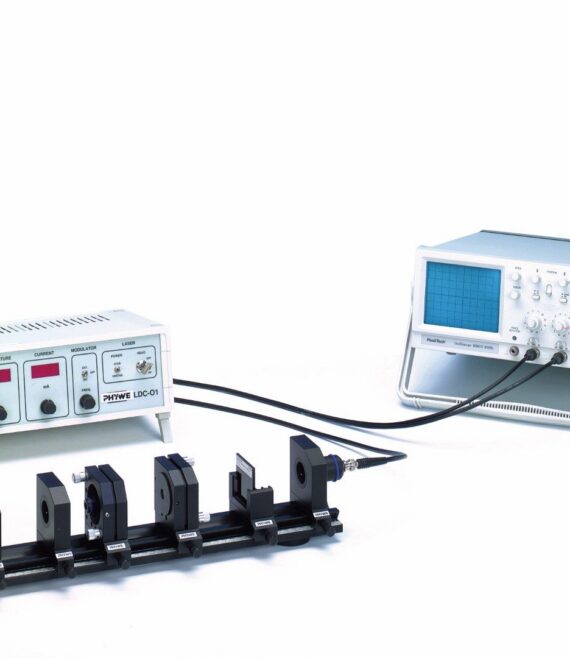

Viene determinato il modello dell’equazione della velocità per un sistema laser a quattro livelli pompato otticamente. Come mezzo laser è stata selezionata una bacchetta di Nd:YAG (Neodymium-Yttrium Aluminium Garnet) che viene pompata tramite un laser a diodi semiconduttori. La potenza IR in uscita del laser Nd:YAG viene misurata in funzione della potenza ottica in ingresso e vengono determinate l’efficienza della pendenza e la potenza di soglia. Infine, un cristallo KTP viene inserito nella cavità del laser e viene dimostrato il raddoppio della frequenza. Risulta quindi evidente la relazione quadratica tra la potenza dell’onda fondamentale e la potenza del fascio per la seconda armonica.

Vantaggi

• Sperimenta la fisica dei moderni laser a stato solido
• Raggiungi il punto in cui trasformi la luce IR invisibile in una luce verde brillante
• Scopri il tipo di relazioni che governano le diverse fasi di conversione

Attivita’ proposte

1. Configura il laser Nd:YAG e ottimizza la sua potenza.
2. La potenza IR emessa dal laser Nd:YAG deve essere misurata in funzione della potenza della pompa. Devono essere determinate l’efficienza della pendenza e la potenza di soglia.
3. Verificare la relazione quadratica tra la potenza dell’onda fondamentale, con lambda = 1064 nm, e la potenza del fascio della seconda armonica con lambda = 532 nm.

Obiettivi formativi

• Pompaggio ottico
• Emissione spontanea
• Emissione indotta
• Inversione
• Rilassamento
• Risonatore ottico
• Modalità del risonatore
• Polarizzazione
• Raddoppio della frequenza
