S10 – Idrogrammi delle precipitazioni

L’apparato S10 Rainfall Hydrographs si propone di dimostrare, su piccola scala, alcuni dei processi fisici riscontrati in idrologia.

Questi rientrano in due categorie correlate:

Il rapporto tra precipitazioni e deflussi da bacini idrografici a permeabilità variabile e l’estrazione di acque sotterranee mediante pozzi, con o senza ricarica superficiale da precipitazioni

La parte del ciclo idrologico delimitata dall’arrivo delle “precipitazioni nette” sulla superficie del suolo e dal deflusso del bacino da parte dei corsi d’acqua superficiali

Le dimostrazioni vengono avviate utilizzando un serbatoio pieno di ghiaia che incorpora strutture per fornire acqua alla superficie della ghiaia e misurare il deflusso. Il serbatoio della ghiaia è realizzato in acciaio dolce verniciato a forno supportato da un telaio in acciaio dolce verniciato.

L’apparecchiatura può essere montata su banco o posizionata liberamente sul pavimento del laboratorio. L’acqua viene fornita a due ugelli spruzzatori a disegno quadrato sopraelevati tramite una valvola di controllo del flusso, un flussometro e un’elettrovalvola. Le tende trasparenti rimovibili attorno al serbatoio contengono eventuali spruzzi. Il deflusso viene condotto verso un’uscita ad un’estremità del serbatoio.

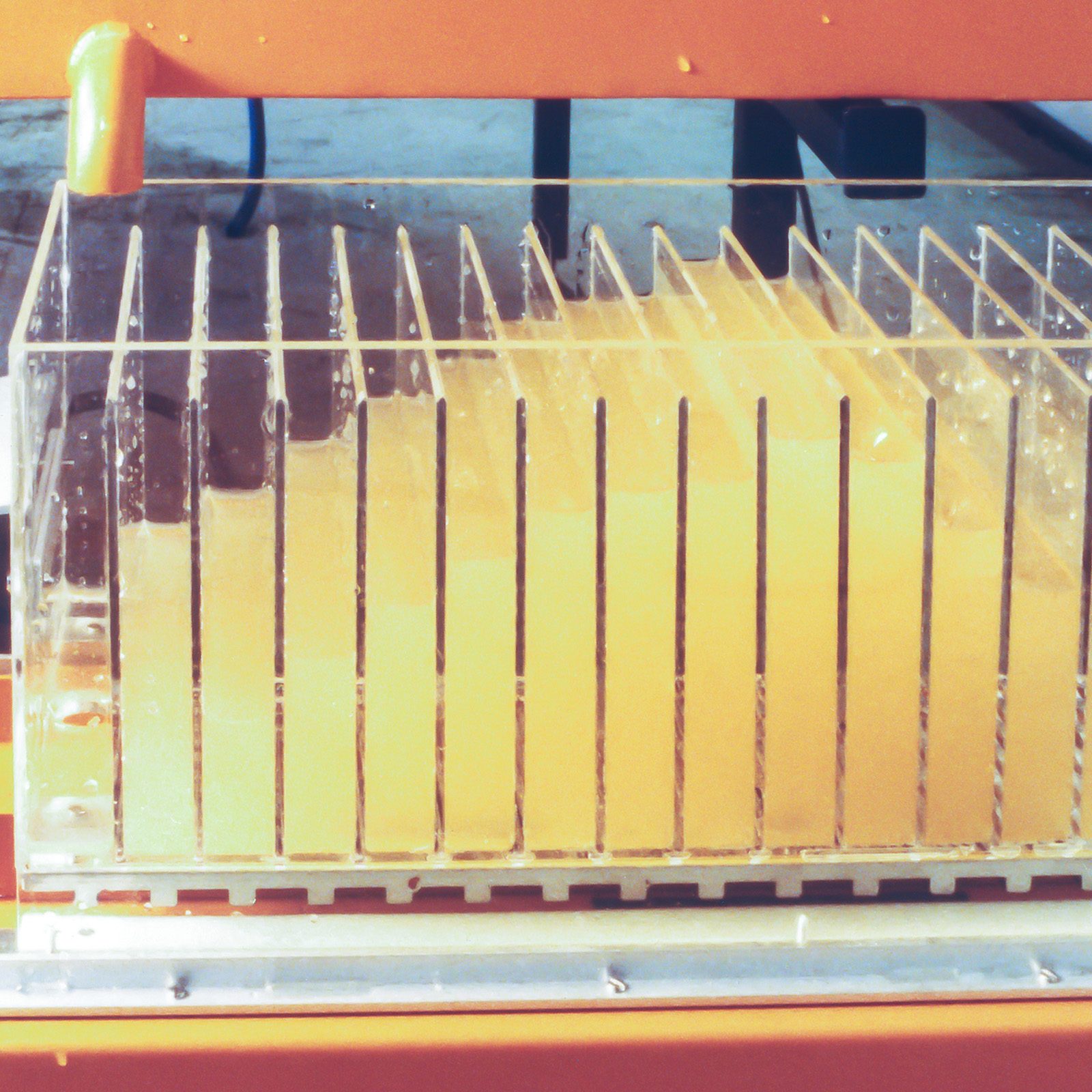

In prossimità dell’uscita del serbatoio è posizionata un’unità di raccolta e misurazione. Si tratta di una nave di traslazione divisa internamente in 17 vani portaoggetti. Il recipiente di raccolta è montato su uno zoccolo che incorpora un azionamento a motore e una vasca di drenaggio centrale.

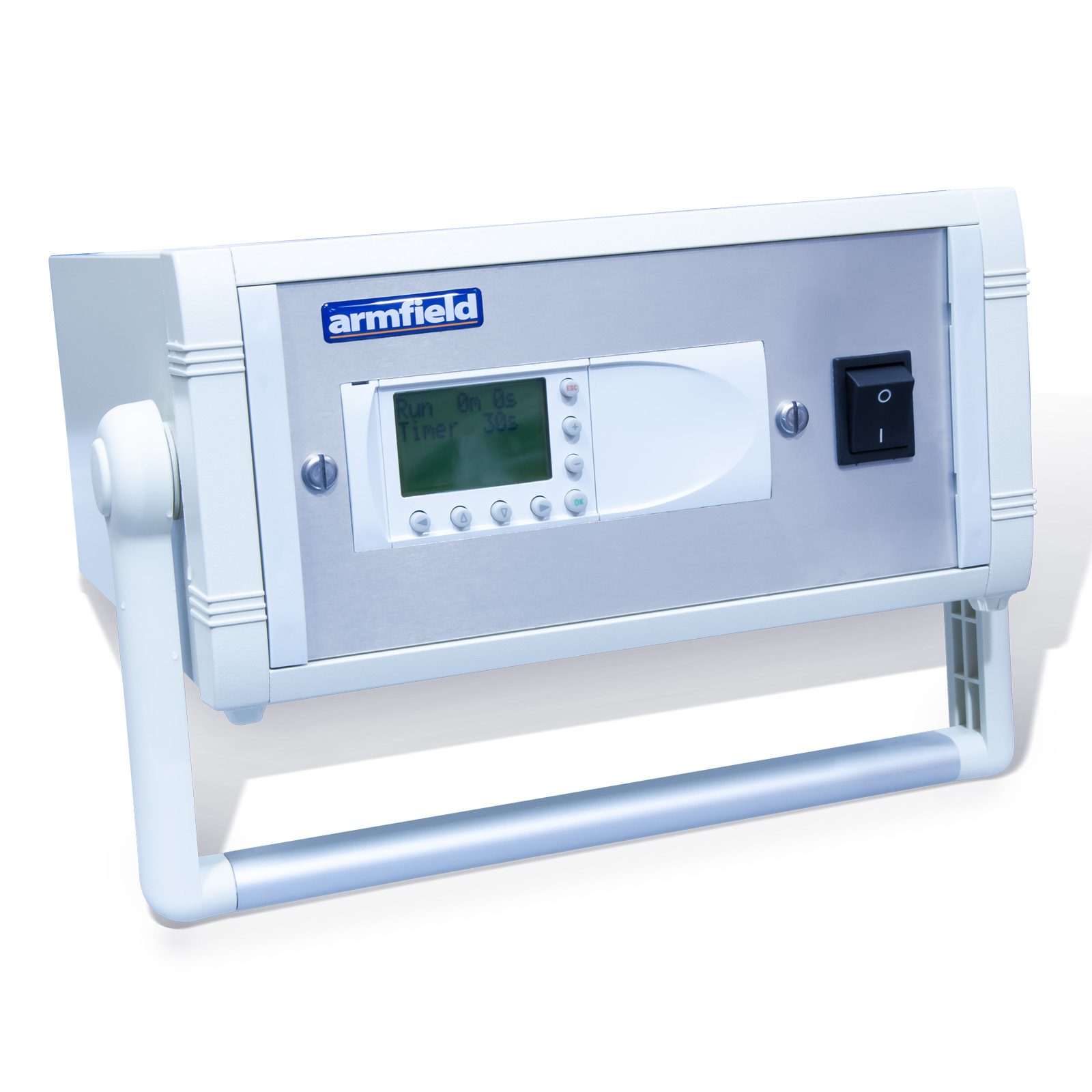

Una console di controllo viene utilizzata per controllare la nave di traslazione e l’acqua fornita alle teste di spruzzatura. È possibile preselezionare il tempo in cui ciascun compartimento si trova sotto l’uscita del serbatoio e viene visualizzato il tempo complessivo dall’inizio.

L’acqua raccolta nel recipiente fornisce un istogramma immediato del deflusso in funzione del tempo.

Una gamma di accessori consente dimostrazioni sulla ritenzione dei bacini superficiali, sull’effetto di stoccaggio della depressione e sul drenaggio del terreno.

Questi comprendono:

Foglio in polietilene per bacino impermeabile

Quattro contenitori di plastica per lo stoccaggio del serbatoio

Tubo permeabile per scarico piastrelle

Categorie: Educativo, Serie S – Idraulica applicata e idrologia, Serie S – Idraulica e idrologia, S10 – Idrogrammi delle precipitazioni

Disponibilita: Su richiesta
