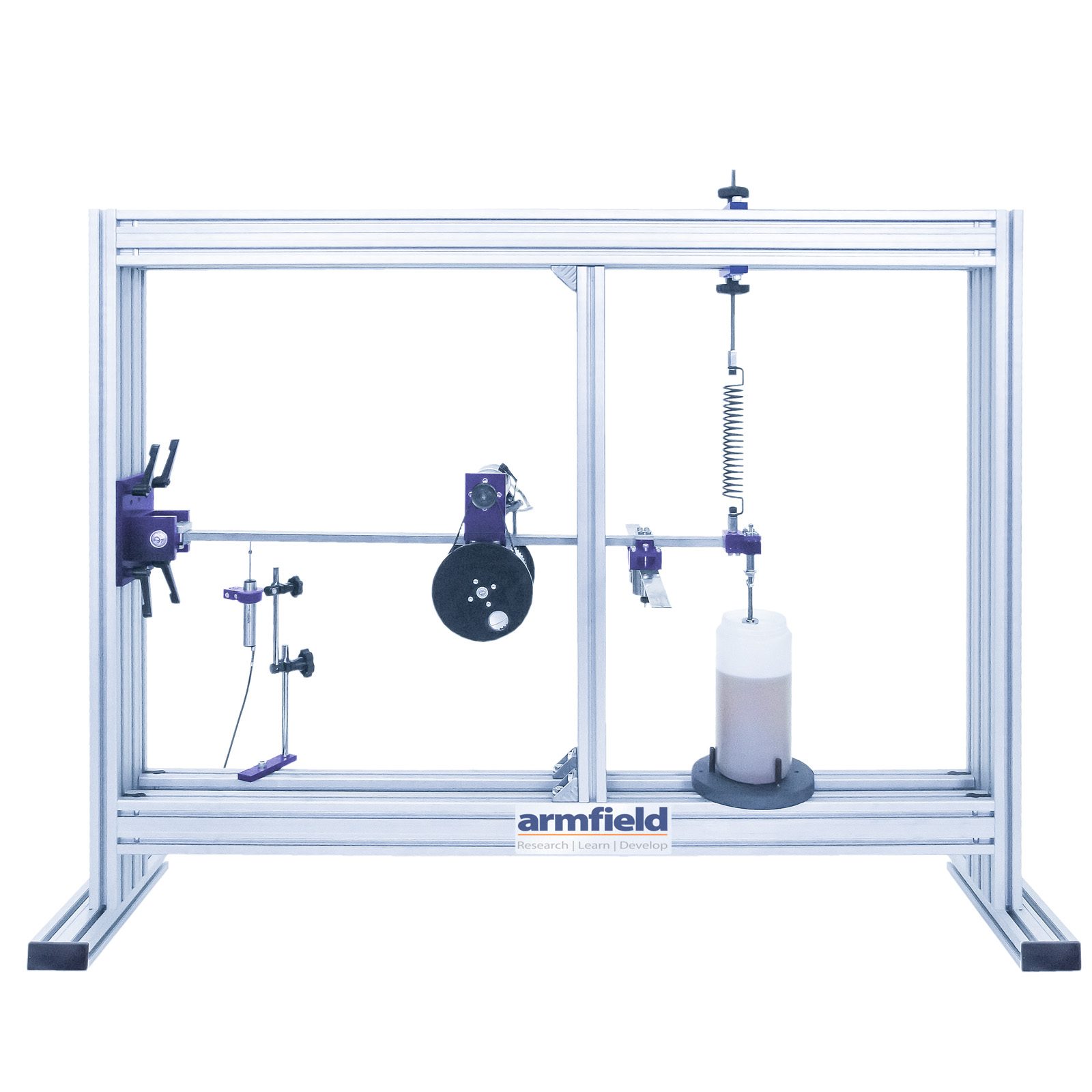

SD2 – Sistema di vibrazione universale

Questo sistema contiene tutte le parti necessarie per effettuare vibrazioni, risonanza e smorzamento liberi e forzati.

Questo sistema contiene tutte le parti necessarie per effettuare vibrazioni, risonanza e smorzamento liberi e forzati. Una trave ruota ad un’estremità da una staffa e un cuscinetto fissati al Telaio Vibrante.

Una molla è fissata all’estremità libera della trave per consentire alla trave di vibrare. La posizione orizzontale della molla può essere regolata utilizzando il sistema di regolazione integrale e la corsa delle vibrazioni è limitata tramite “fermi” impostati in fabbrica.

La trave può vibrare liberamente spostando l’estremità libera di una quantità nota, oppure in alternativa la trave può essere forzata a vibrare utilizzando il motore eccitatore in dotazione. Il motore eccitatore ha masse sbilanciate integrali, che quando ruotate eccitano la trave a vibrare. La frequenza di eccitazione del raggio viene controllata utilizzando il regolatore di velocità e la sua uscita visualizzata con il contagiri.

La frequenza di eccitazione e lo spostamento del raggio vengono entrambi immessi nel sistema di acquisizione dati AIU dell’unità Armfield Interface

(fornito con il sistema)

. Lo smorzamento può essere introdotto nel sistema utilizzando il set di dischi di smorzamento, serbatoio di smorzamento e mezzi di smorzamento forniti. I dischi di smorzamento sono dotati di una regolazione che consente di modificare la quantità di smorzamento.

Viene fornito anche un assorbitore di smorzamento che si fissa alla trave e può essere regolato per compensare la frequenza di risonanza del sistema. Viene fornita una serie di pesi calibrati per variare il peso del sistema vibrante.

Un’unità completa che consente lo studio delle vibrazioni sia libere che forzate

Risonanza e smorzamento

Eccellente dimostratore visivo

Assorbitore di vibrazioni

Tecnologia senza contatto per lo spostamento del raggio

Motore eccitatore per vibrazione “Forzata”.

Sistema di acquisizione dati

Smorzamento regolabile

Quattro molle di spostamento in dotazione
