F1-29 Statica dei fluidi e manometria

L’Armfield F1-29 è progettato per dimostrare le proprietà dei fluidi newtoniani e il loro comportamento in condizioni idrostatiche (fluido a riposo). Ciò consente agli studenti di sviluppare la comprensione e la conoscenza di un’ampia gamma di principi e tecniche fondamentali, prima di studiare i fluidi in movimento. Questi includono l’uso di fluidi nei manometri per misurare la pressione e le differenze di pressione in gas e liquidi.

Sono inclusi alcuni semplici esercizi per mostrare come cambia il comportamento di un fluido quando è coinvolto il flusso e l’importanza di concetti come le perdite per attrito.

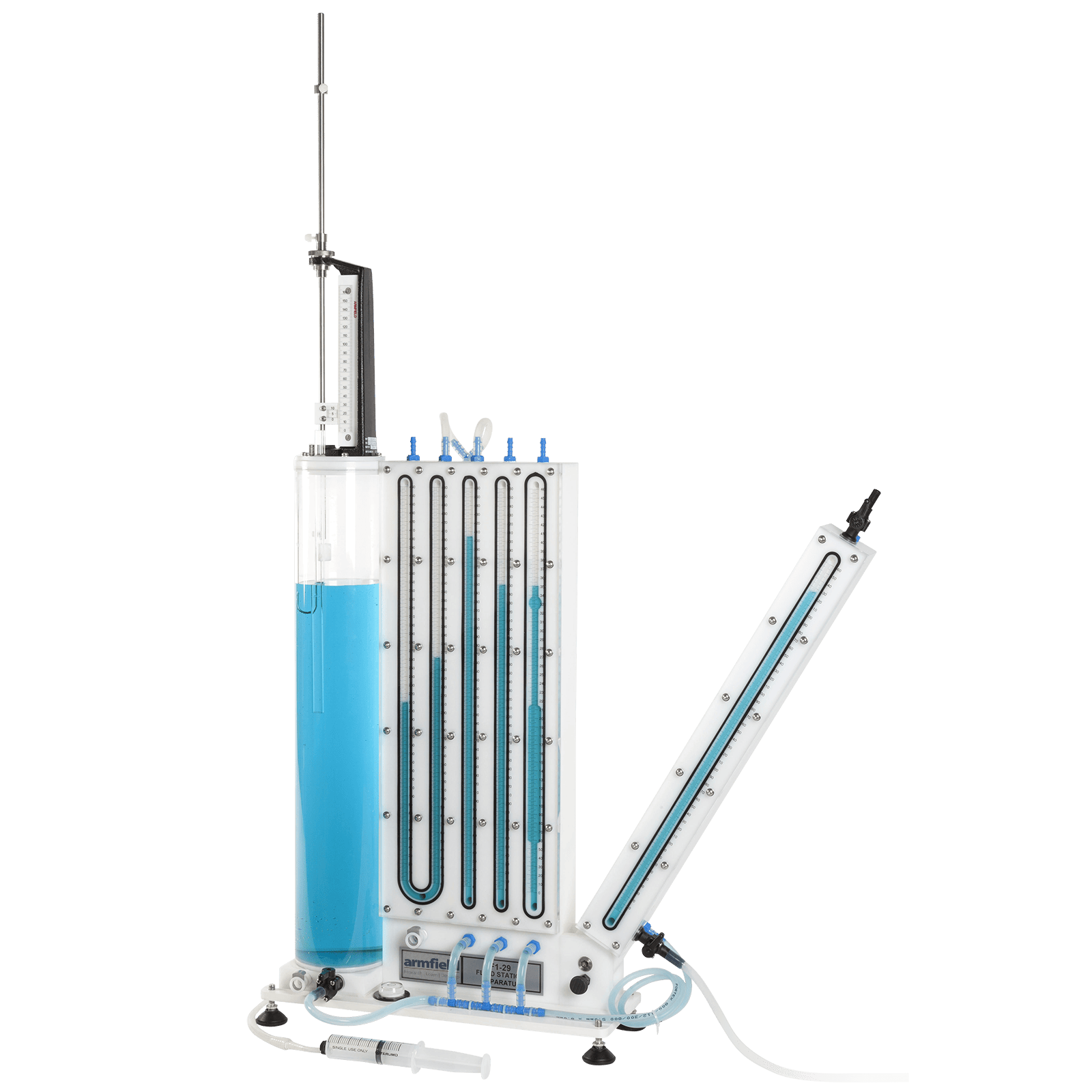

L’apparecchio è costruito in PVC e acrilico trasparente ed è costituito da un serbatoio verticale contenente acqua collegato a una serie di tubi manometrici verticali. Questi tubi possono essere utilizzati singolarmente o in combinazione per le diverse dimostrazioni dei principi idrostatici e della manometria. Un tubo include modifiche alla sezione trasversale per dimostrare che il livello di una superficie libera non è influenzato dalle dimensioni o dalla forma del tubo. Il tubo del manometro di destra è separato dagli altri tubi e incorpora un meccanismo di rotazione e indicizzazione alla base che consente di inclinare questo tubo ad angoli fissi di 5°, 30°, 60° e 90° (verticale).

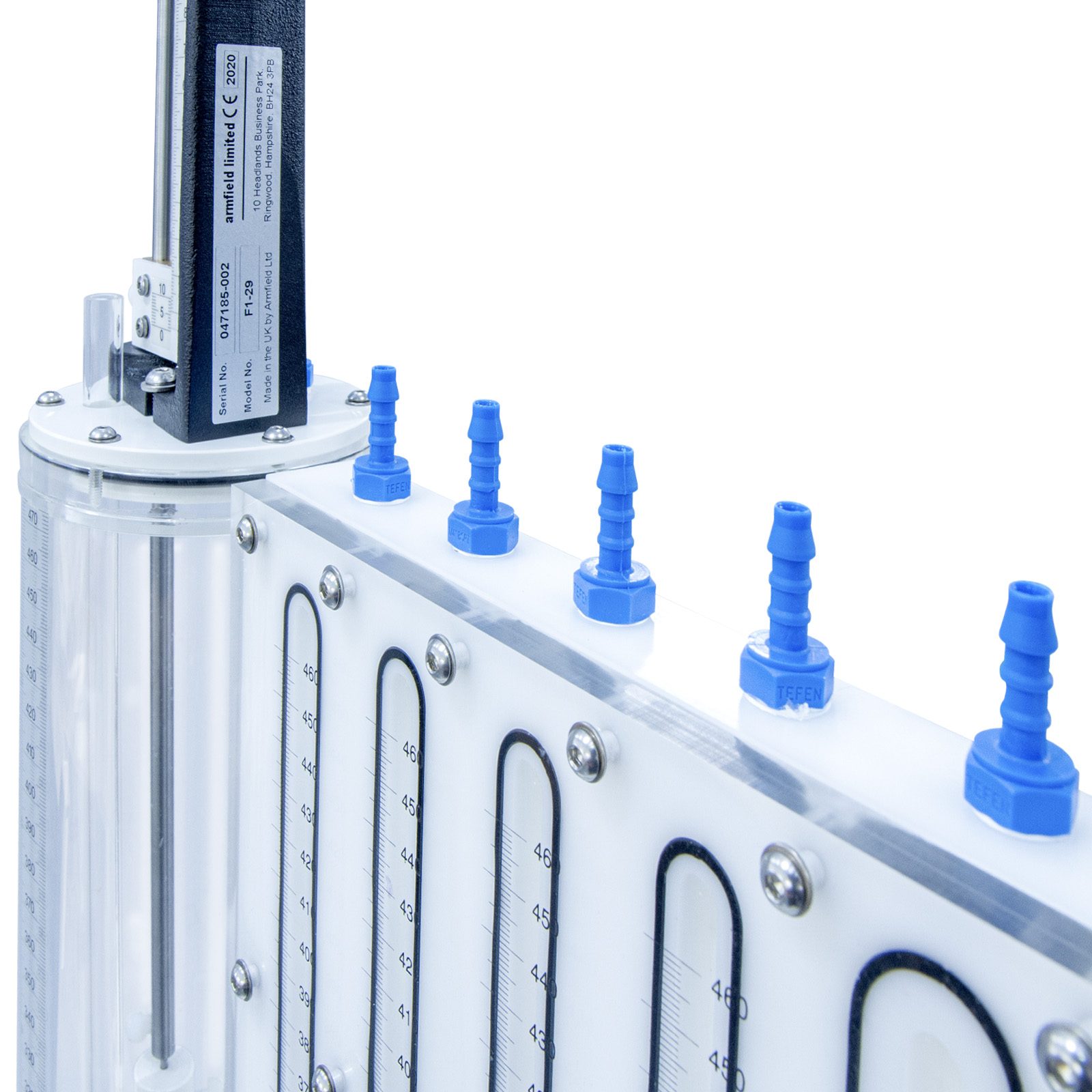

Il serbatoio incorpora un indicatore a gancio e a punto con scala Nonio, montato attraverso il coperchio, che consente di misurare grandi variazioni di livello con maggiore precisione rispetto a una semplice scala. Un tubo piezometrico verticale trasparente attraverso il coperchio del serbatoio consente di osservare la prevalenza statica sopra l’acqua nel serbatoio quando lo spazio aereo sopra l’acqua non è aperto all’atmosfera.

Connections at the top of the reservoir and each of the manometer tubes enables a syringe to be connected using flexible tubing that permits the static pressure of the air to be varied positively or negatively as required for the various demonstrations. La siringa e il tubo flessibile per riempire l’apparecchiatura, ecc., sono riposti nella parte posteriore dell’apparecchio quando non vengono utilizzati per comodità.

Un piccolo flusso può essere indotto attraverso le tubazioni di interconnessione tra i vari tubi del manometro per fornire una dimostrazione semplice ma chiara dell’effetto di attrito creato dal movimento del fluido. Ciò è utile allo studente prima di eseguire dimostrazioni utilizzando accessori fluidodinamici più avanzati.

L’attrezzatura è progettata per dimostrare i principi di base dell’idrostatica e della manometria utilizzando l’acqua per sicurezza e comodità. L’uso di un colorante alimentare sicuro e solubile nell’acqua rende più chiara l’osservazione delle variazioni di livello senza influenzare il funzionamento dell’apparecchio. Se necessario, è possibile utilizzare liquidi alternativi, con densità diverse, nel manometro con tubo a “U”” per estendere la portata delle dimostrazioni.
