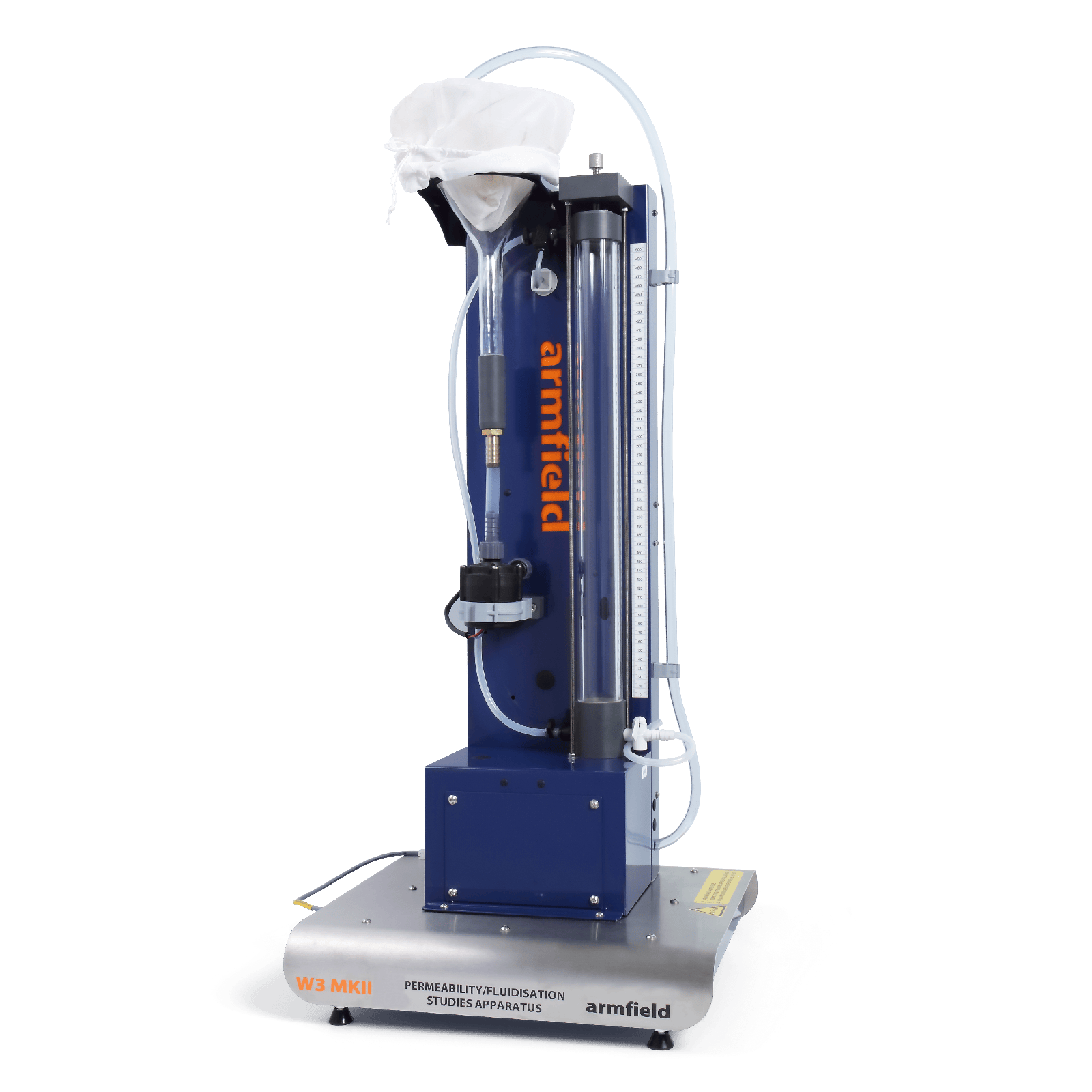

W3-MKII Permeabilità – Apparato per studi sulla fluidizzazione

L’apparato di permeabilità/fluidizzazione W3MKII consente di dimostrare prove di permeabilità, fluidificazione e attrito utilizzando acqua di rubinetto e mezzi granulari porosi idonei.

Un letto di mezzo granulare (solitamente Ballotini, ma possono essere utilizzati altri materiali, come sabbia o antracite) viene posto in un tubo facilmente smontabile attraverso il quale l’acqua può essere fatta fluire verso il basso attraverso la colonna per dimostrare permeabilità o verso l’alto per dimostrare attrito e fluidificazione.

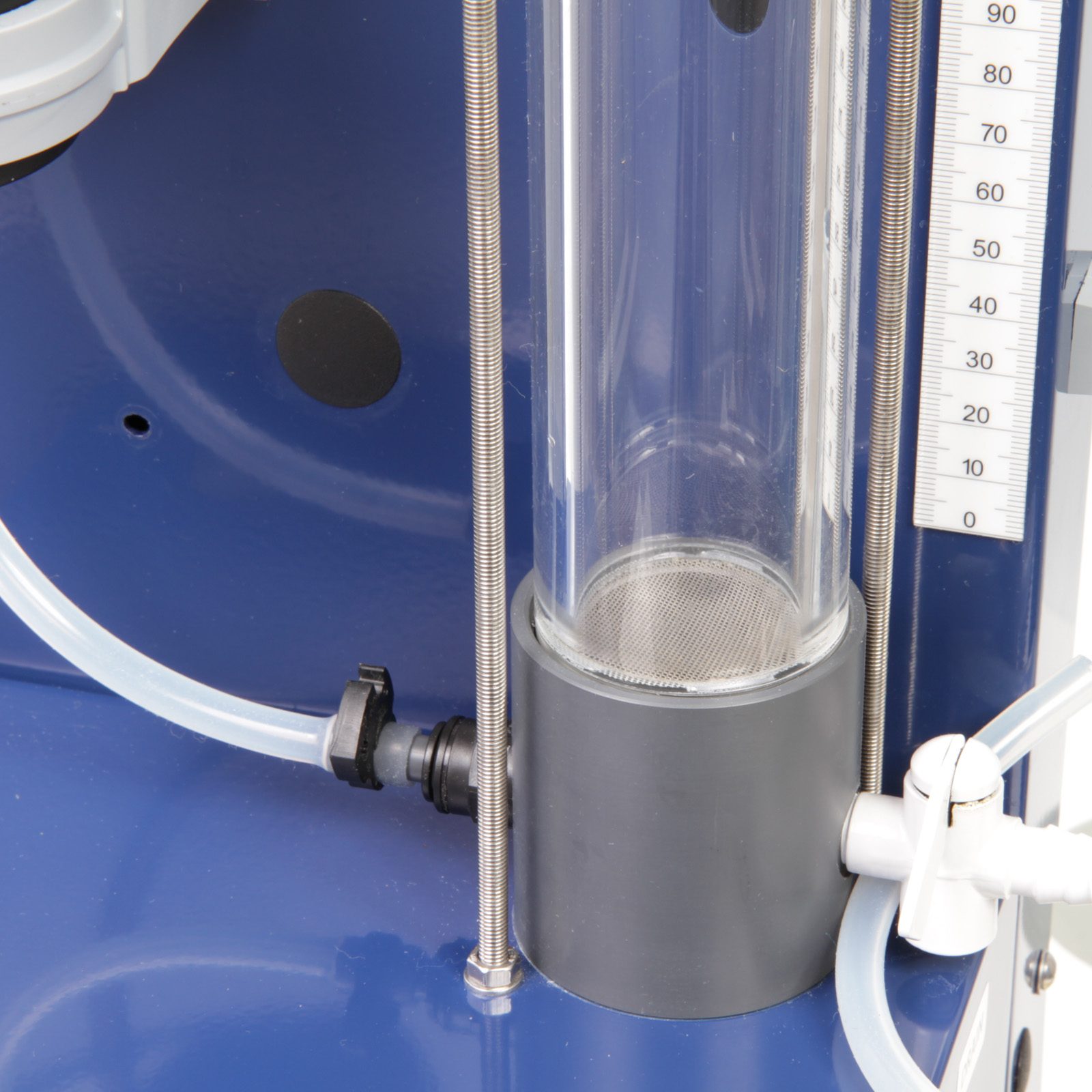

Alla base della colonna è presente una rete di setaccio per trattenere il materiale granulare. Il sensore di pressione differenziale consente la misurazione della caduta di pressione attraverso il letto. Il tubo della sezione di prova e tutti i collegamenti dei tubi sono trasparenti per consentire di osservare l’intero processo e rilevare facilmente la presenza di bolle d’aria.

Struttura metallica con sezione di prova trasparente per l’osservazione

Controllo e registrazione dati tramite PC

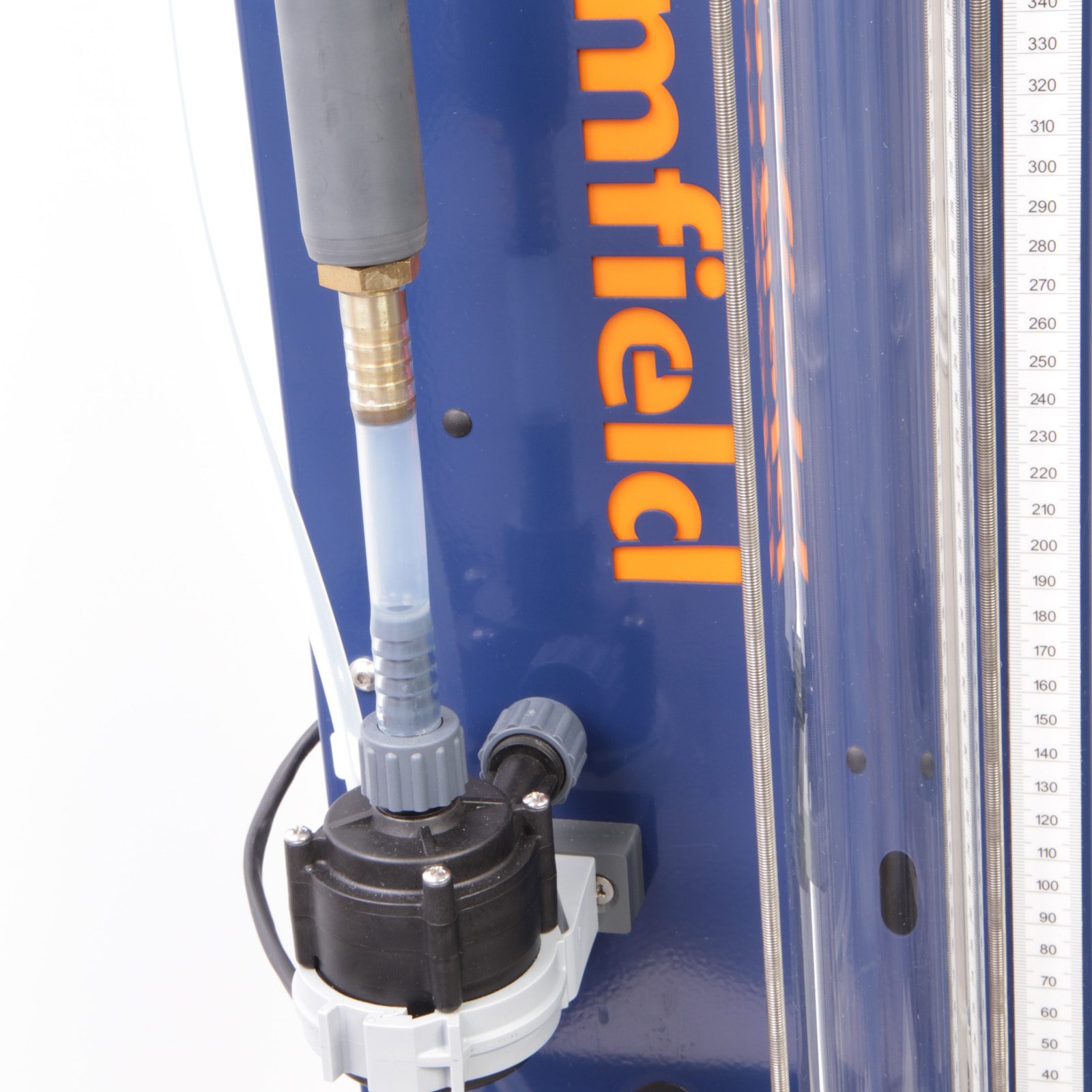

Flussimetro per misurare la portata

Elettrovalvole per la selezione automatica del processo

Manuale operativo con esercitazioni didattiche

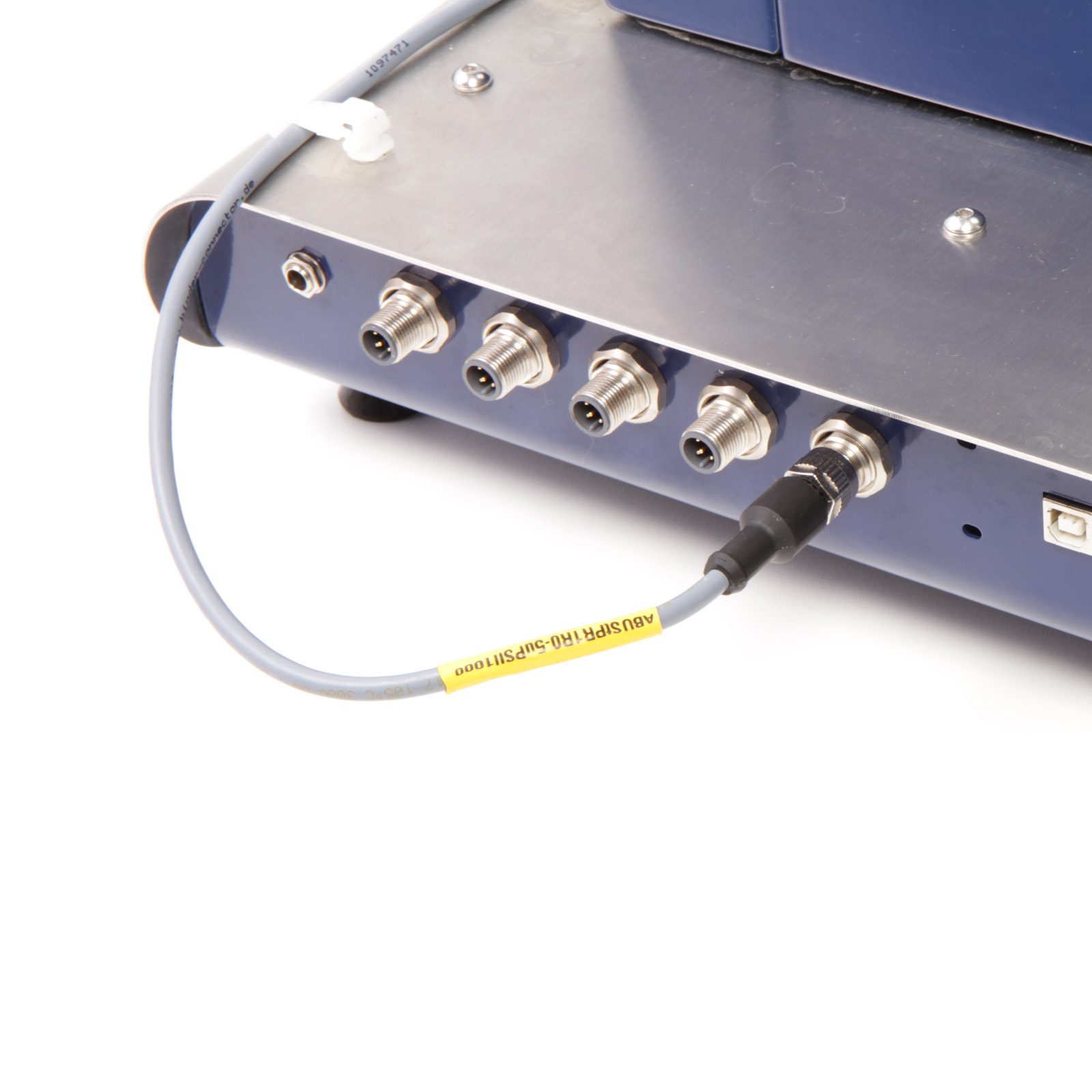

Interfaccia universale a filo singolo

Sensore di pressione elettronico

Setacciatore

(CEN MKII-13)

Software

Il software ArmBUS consente all’operatore di selezionare la fase appropriata del processo e viene visualizzato un diagramma sinottico con le variabili misurate. La velocità della pompa può essere variata per soddisfare la portata richiesta.

I risultati vengono salvati in un registro, che può essere visualizzato e manipolato con il visualizzatore dei risultati ArmBUS. I risultati possono essere stampati o esportati in un formato di foglio di calcolo, che può essere aperto in un’ampia gamma di pacchetti per ulteriori analisi.

Categorie: Agricolo, Educativo, Ambientale, Geologia e geografia, Serie W – Trattamento delle acque, W3 MKII Permeabilità – Apparato per studi sulla fluidizzazione

Disponibilità: Su richiesta

Documentazione

Scheda tecnica (PDF)
