CEXC – Materiale didattico sui reattori chimici – Unità di servizio

La famiglia Armfield CEXC è una gamma di reattori chimici sviluppati appositamente per l’insegnamento e la dimostrazione delle capacità dei reattori chimici agli studenti di ingegneria chimica. All’interno dei reattori avvengono vere e proprie reazioni chimiche. Armfield ha sviluppato una serie di reazioni rappresentative che sono facili e sicure da utilizzare per gli studenti nell’ambiente del laboratorio.

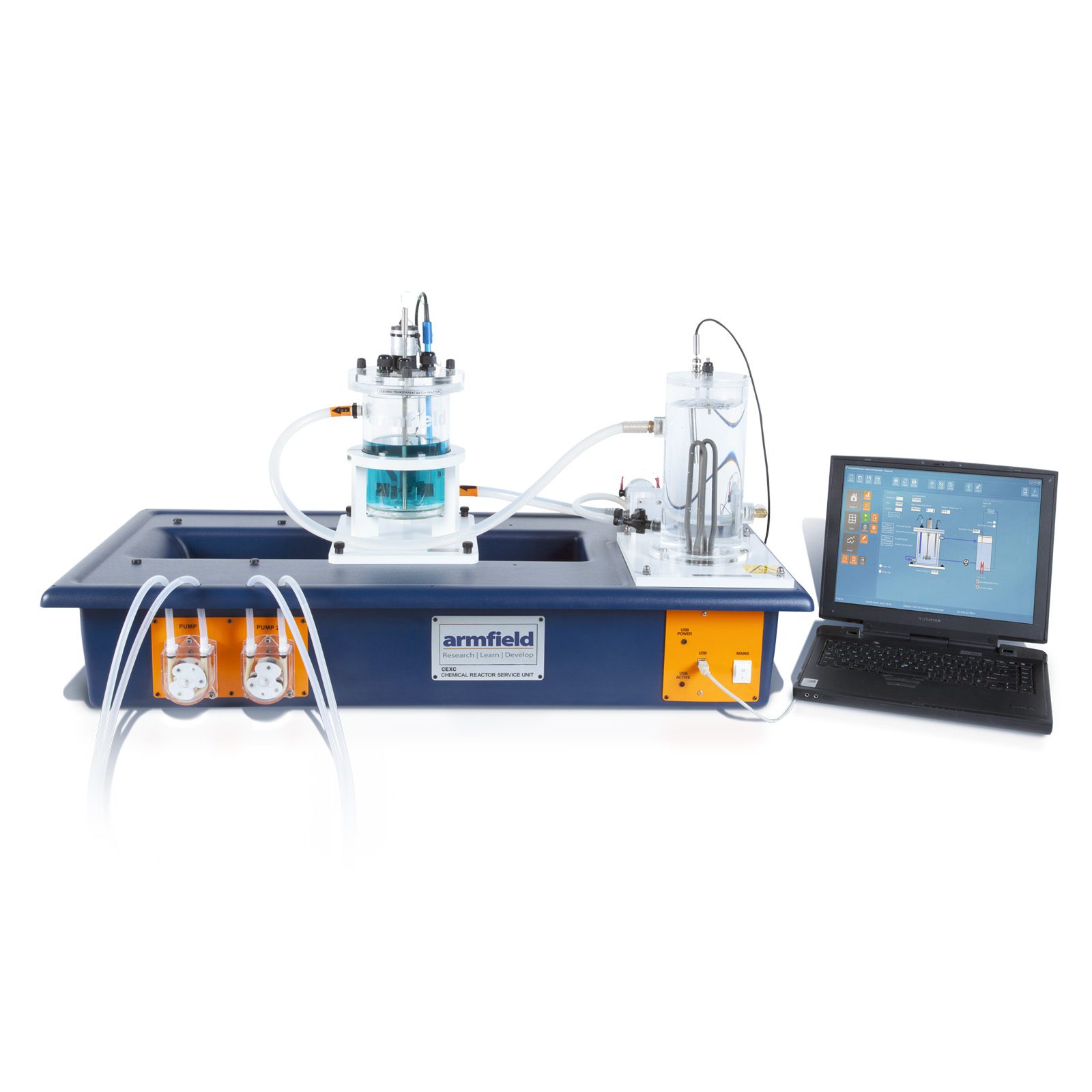

L’unità didattica CEXC Reattori chimici fornisce i servizi necessari per far funzionare i vari tipi di reattori. Include; un ricircolo di acqua calda utilizzato per controllare la temperatura delle reazioni, recipienti di alimentazione in vetro per i reagenti, due pompe peristaltiche per pompare i reagenti ai reattori, software per computer per la registrazione dei dati, sensori e strumentazione.

Il CEXC è completamente controllato da computer, fornito con software per consentire all’utente di; variare la velocità e la portata della pompa di alimentazione, variare la potenza del riscaldatore nell’acqua calda, implementare un circuito di controllo PID che garantisca temperature stabili, accendere e spegnere la pompa dell’acqua calda e controllare la velocità degli agitatori utilizzati su alcuni reattori.

Viene fornita anche la strumentazione per le misurazioni della temperatura e della conducibilità e questi valori vengono visualizzati sullo schermo del computer. Sono incluse due termocoppie di tipo “K””; uno per l’acqua calda e uno per il contenuto del reattore.

Nota: per il lavoro di progetto viene fornito anche un ingresso per un terzo sensore fornito dall’utente.

Con il CEXC viene fornito un software didattico completo per tutti i reattori chimici Armfield.

Sono forniti programmi separati per ciascun reattore. Le strutture tipiche sono:

Tutte le temperature e le portate vengono visualizzate su una rappresentazione schematica dell’apparecchiatura

Le velocità della pompa di alimentazione sono comprese tra 0 e 100%. La portata prevista per queste velocità può essere visualizzata e utilizzata per calcoli successivi. Questi valori possono essere calibrati dall’utente per una maggiore precisione

Le velocità dell’agitatore possono essere controllate in modo simile

La temperatura dell’acqua calda viene impostata inserendo un setpoint di temperatura richiesto in una funzione di controllo PID

I dati provenienti dai sensori vengono registrati in un formato di foglio di calcolo

Sono fornite sofisticate funzionalità di tracciamento grafico. È possibile visualizzare i confronti tra i dati rilevati su diverse corse

Elaborazione dei valori misurati per ottenere valori calcolati

I campioni di dati (misurati e calcolati) possono essere salvati o esportati direttamente in formato Microsoft Excel

I dati dei sensori possono essere visualizzati indipendentemente dalla registrazione dei dati. Può essere in formato grafico a barre o in una visualizzazione grafica della cronologia recente

Sono disponibili schermate di presentazione che forniscono una panoramica del software
