F1-22-MKII Perdite di energia nelle curve e nei raccordi

Questo accessorio permette di dimostrare le perdite in diverse curve, una contrazione improvvisa, un allargamento improvviso e una tipica valvola di controllo.

Curva ad angolo – Gomito a 90° – Curve corte e lunghe

Contrazione improvvisa e allargamento improvviso

Completamente strumentato con prese di pressione a monte e a valle

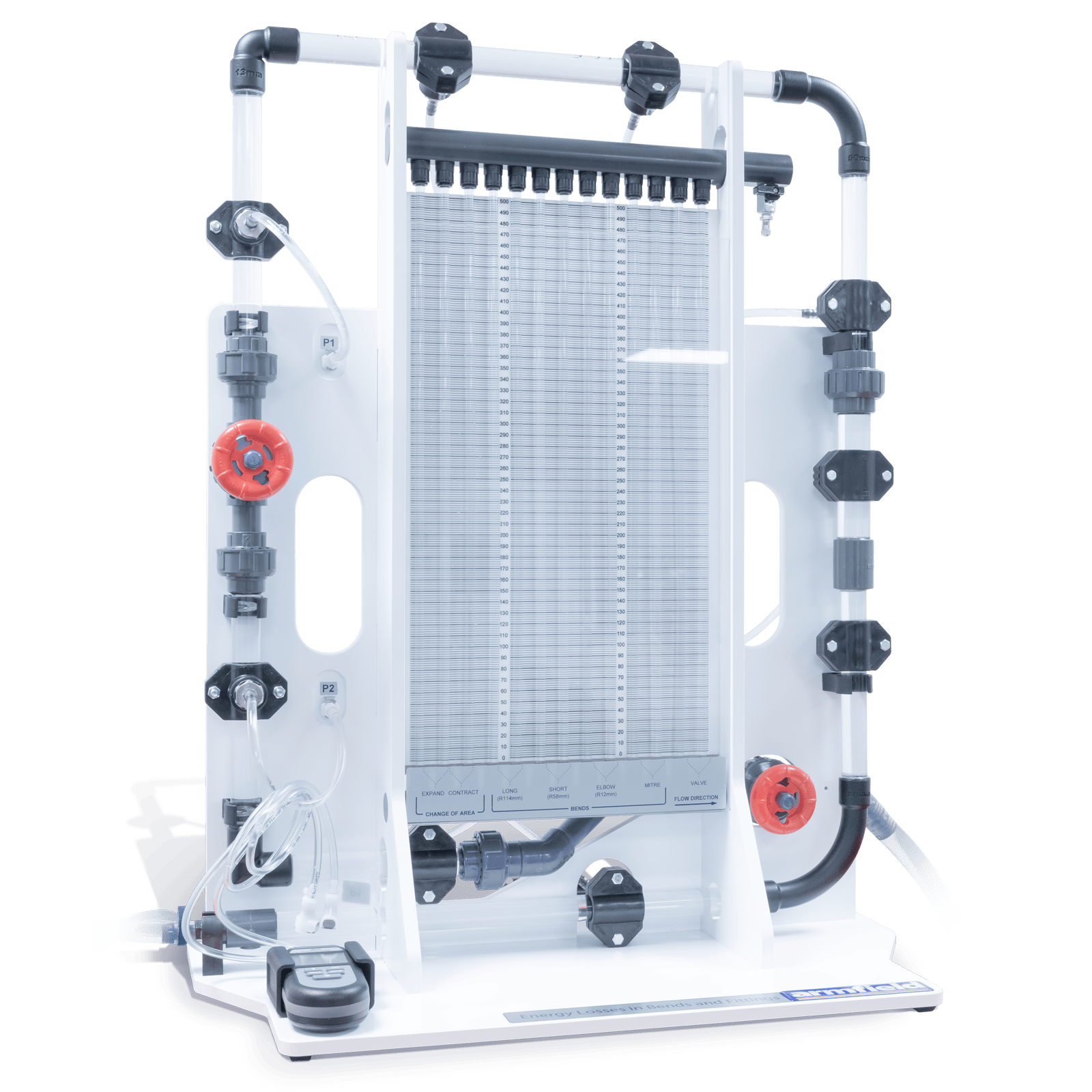

L’apparecchiatura è montata su una struttura indipendente che supporta le tubazioni e la strumentazione di prova. Per lo studio vengono incorporati i seguenti raccordi tipici per tubi: curva ad angolo, gomito a 90°, curve corte e lunghe, contrazione improvvisa e allargamento improvviso.

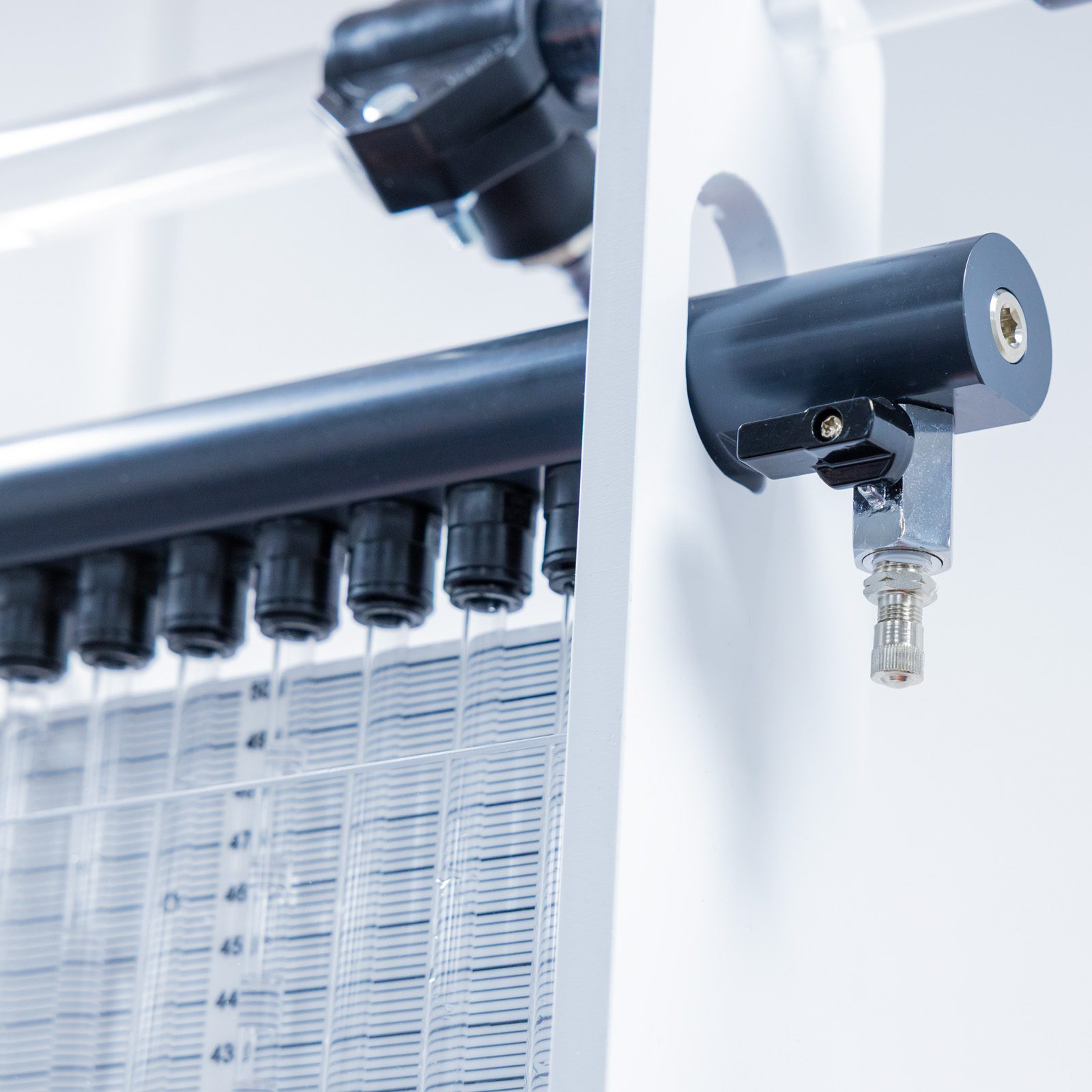

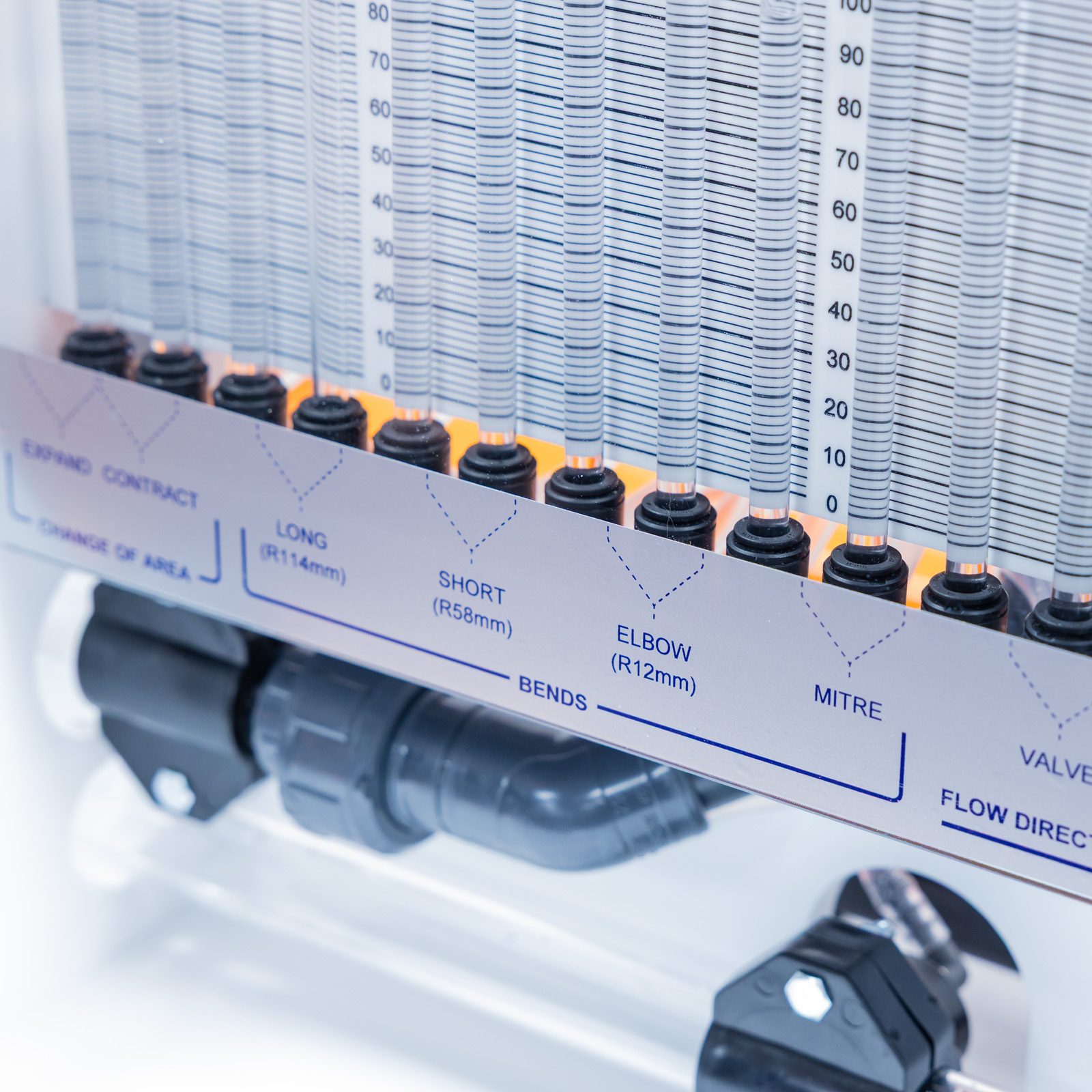

Tutti sono dotati di prese di pressione a monte e a valle. Queste prese sono collegate ad un banco di 12 tubi manometrici dell’acqua montati sulla struttura. La pressurizzazione dei manometri è facilitata da una pompa a mano.

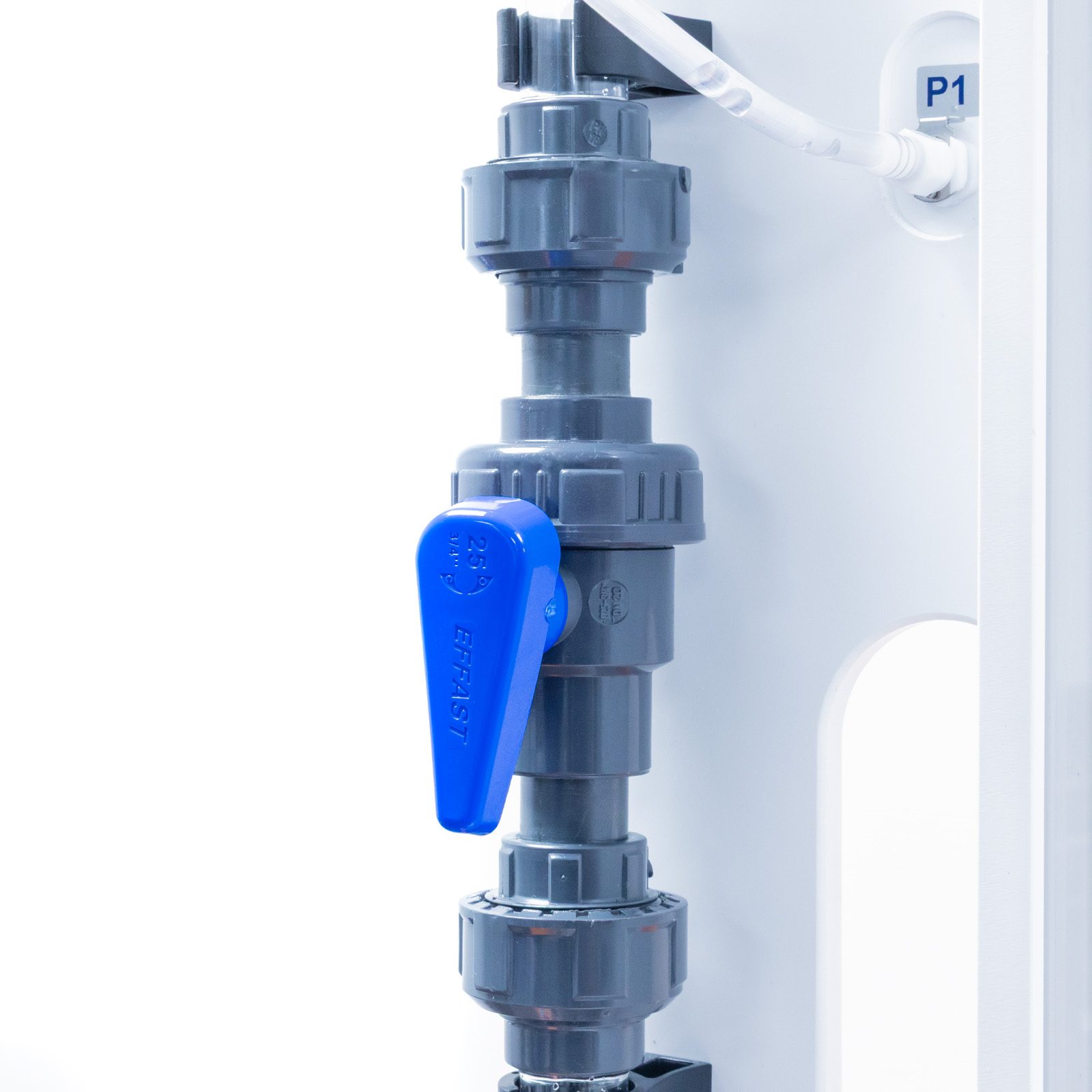

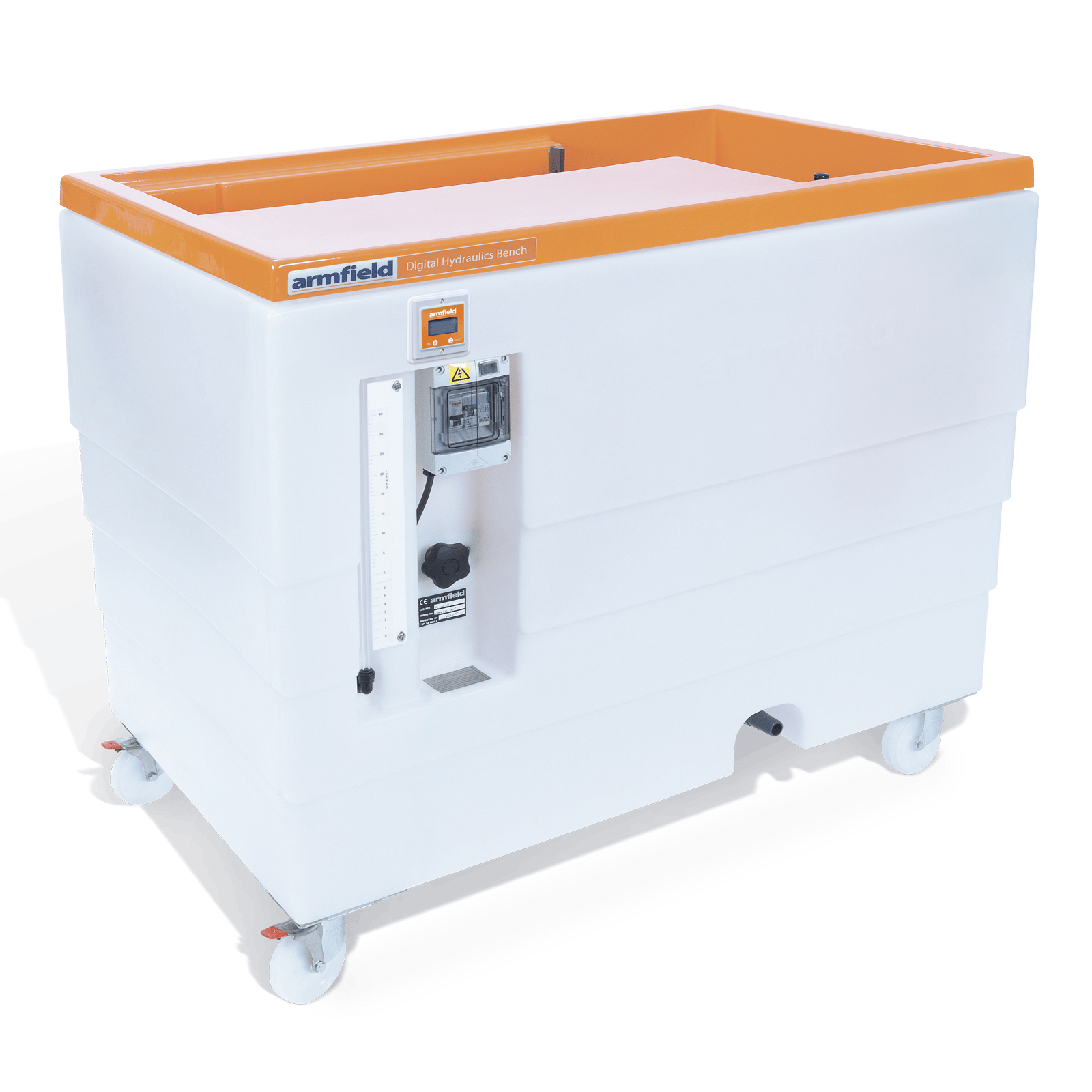

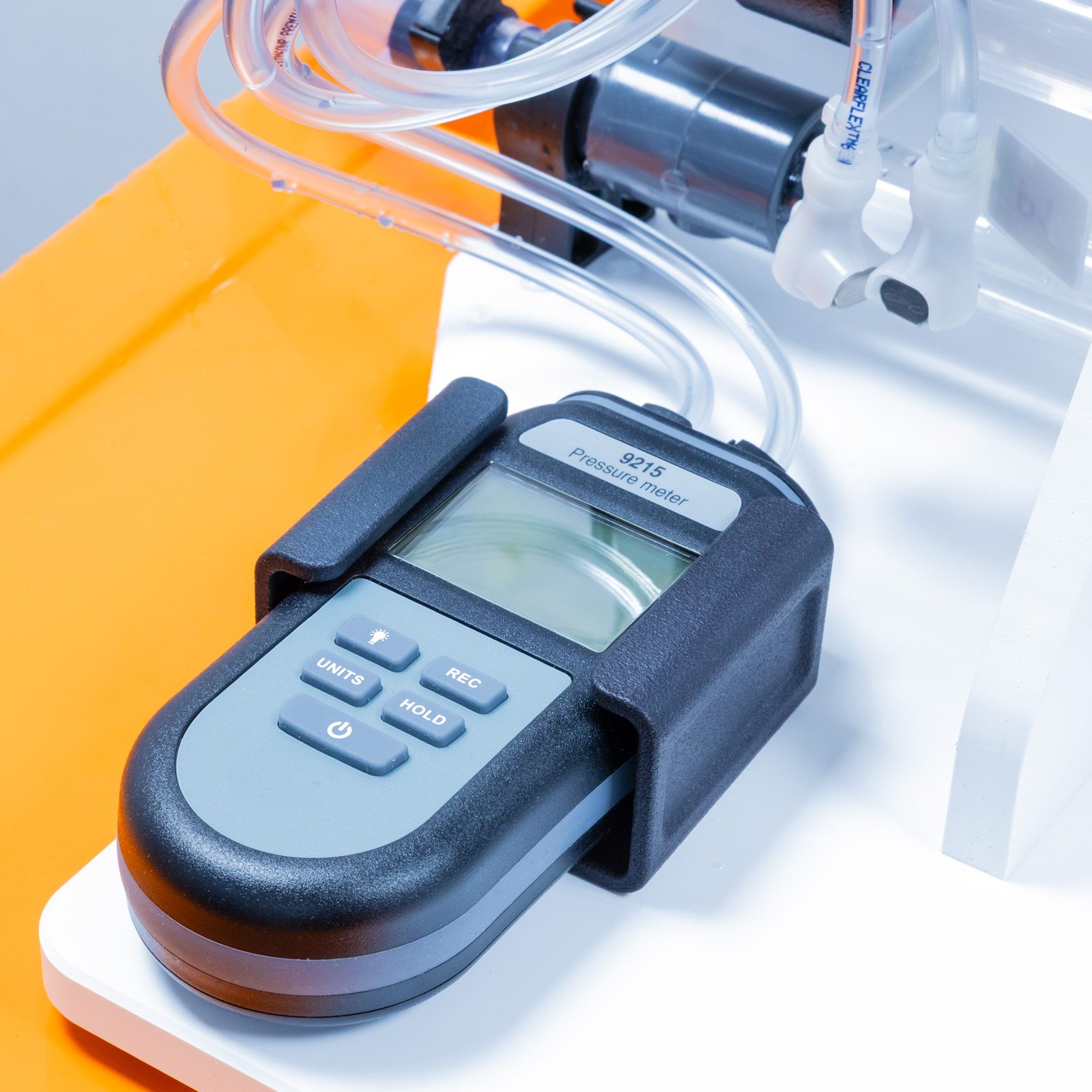

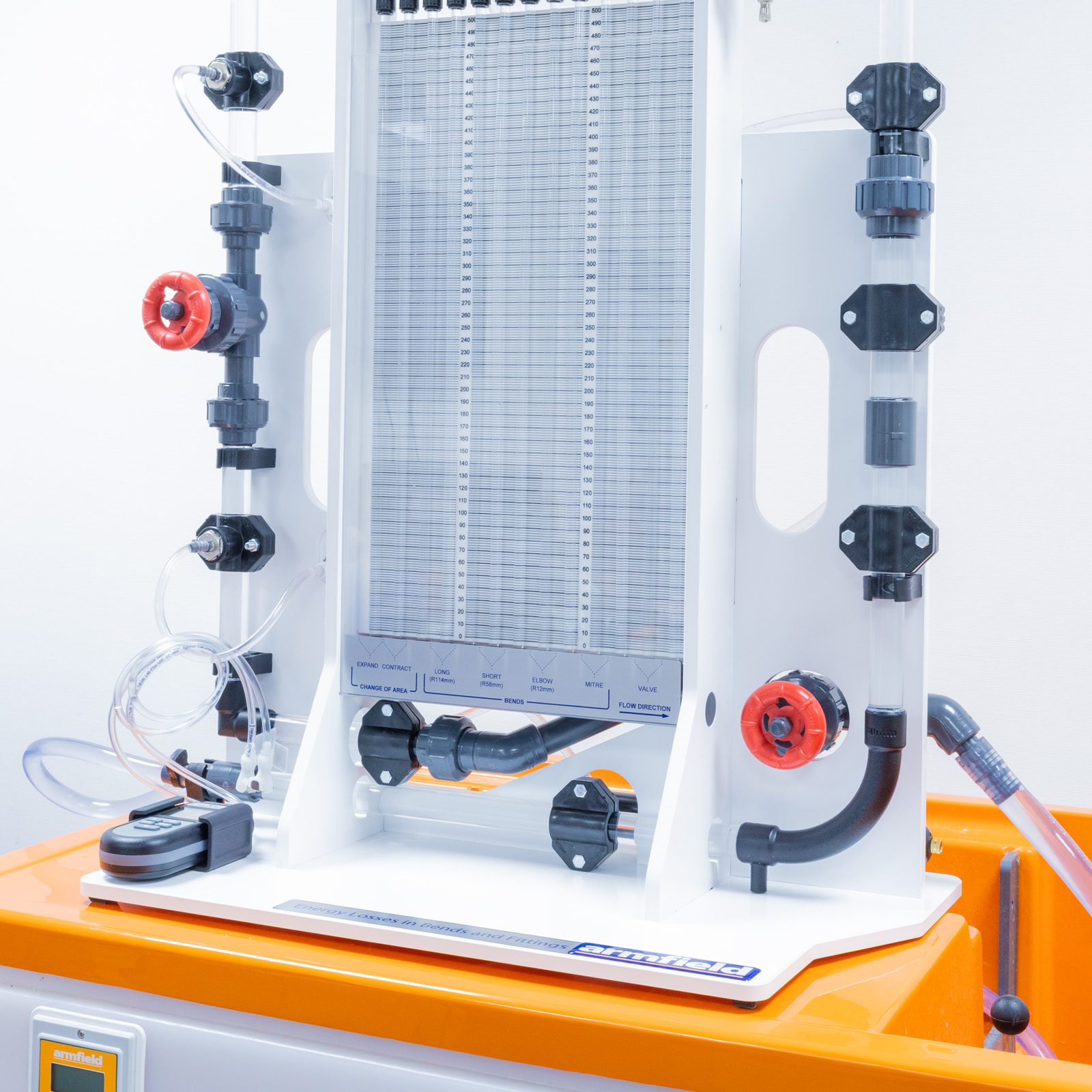

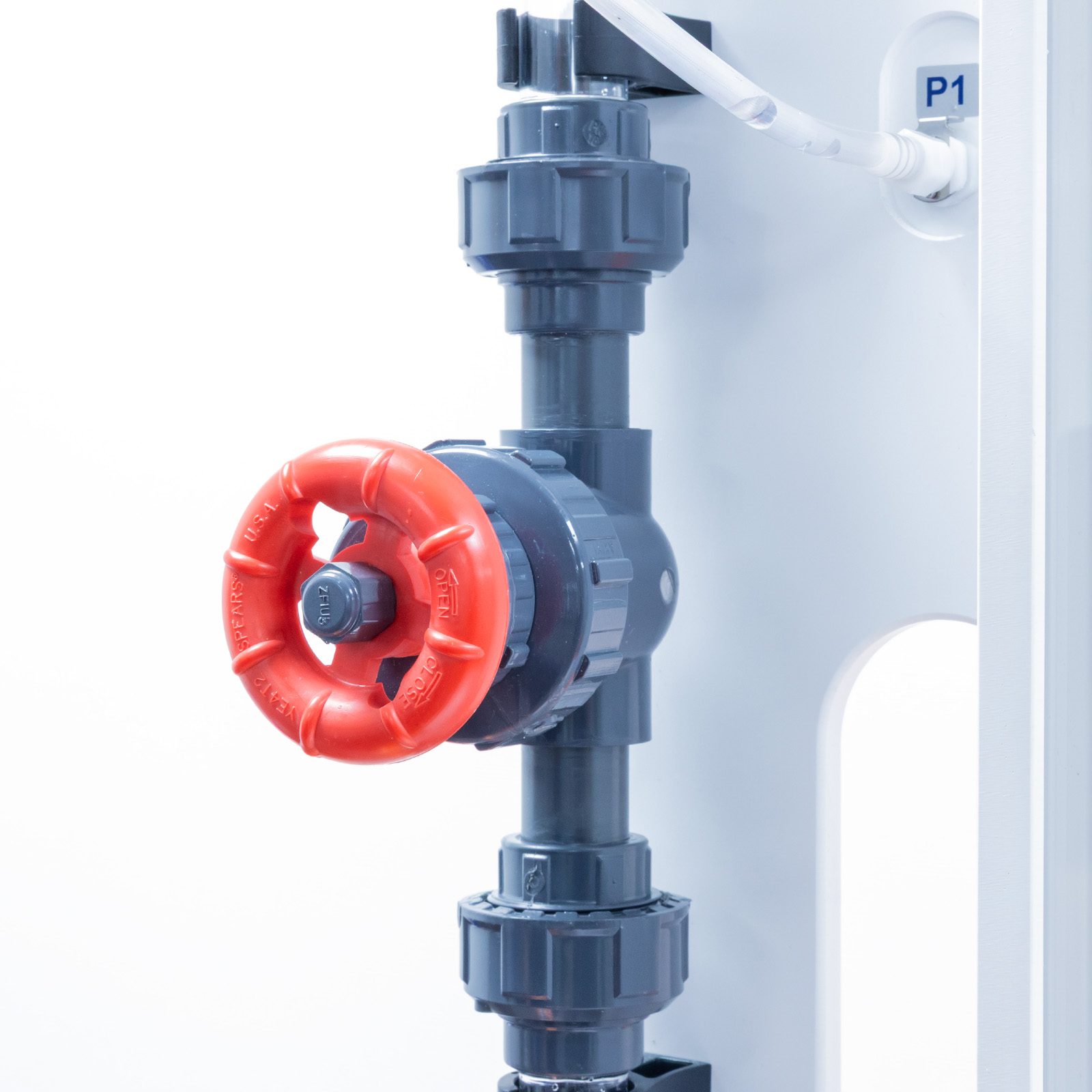

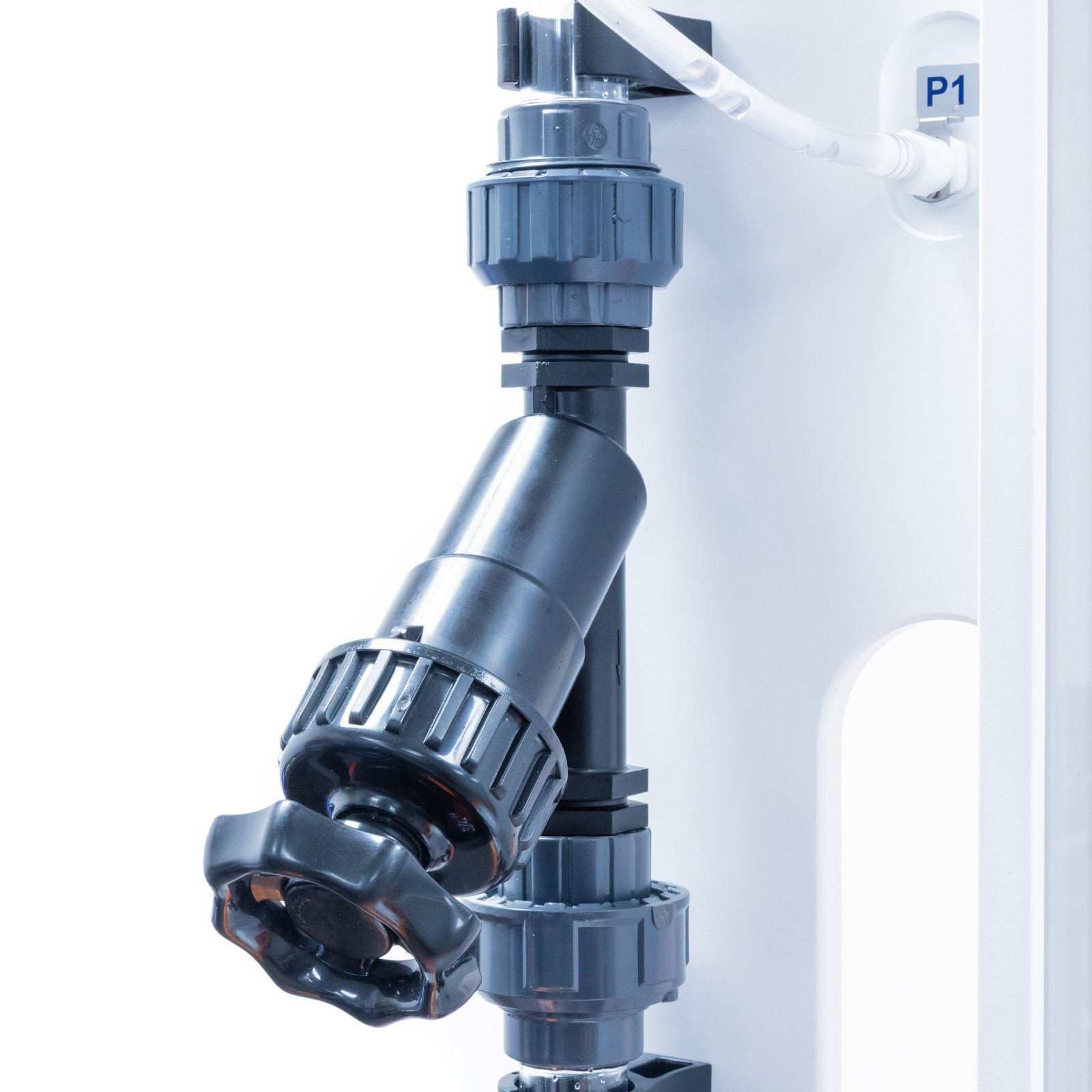

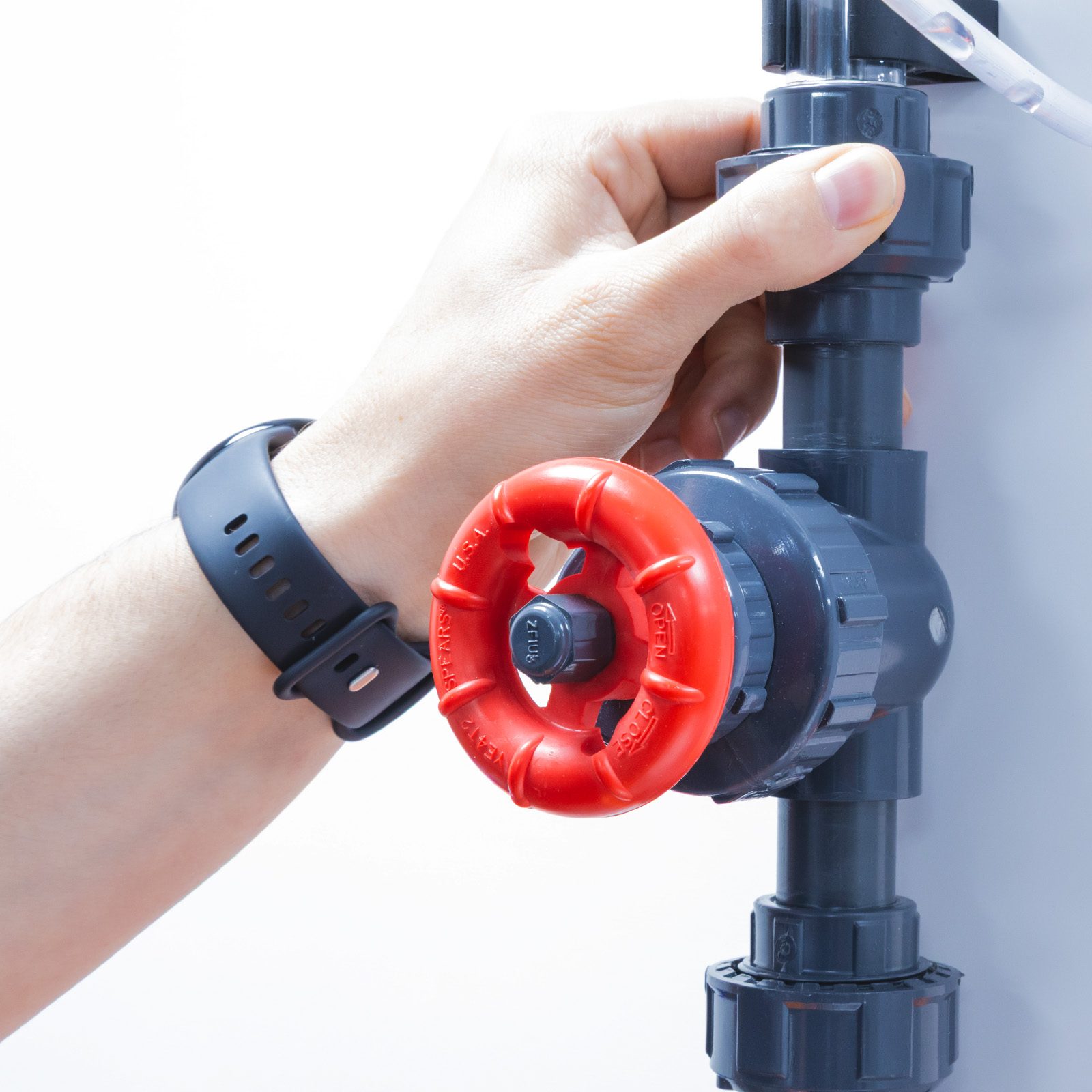

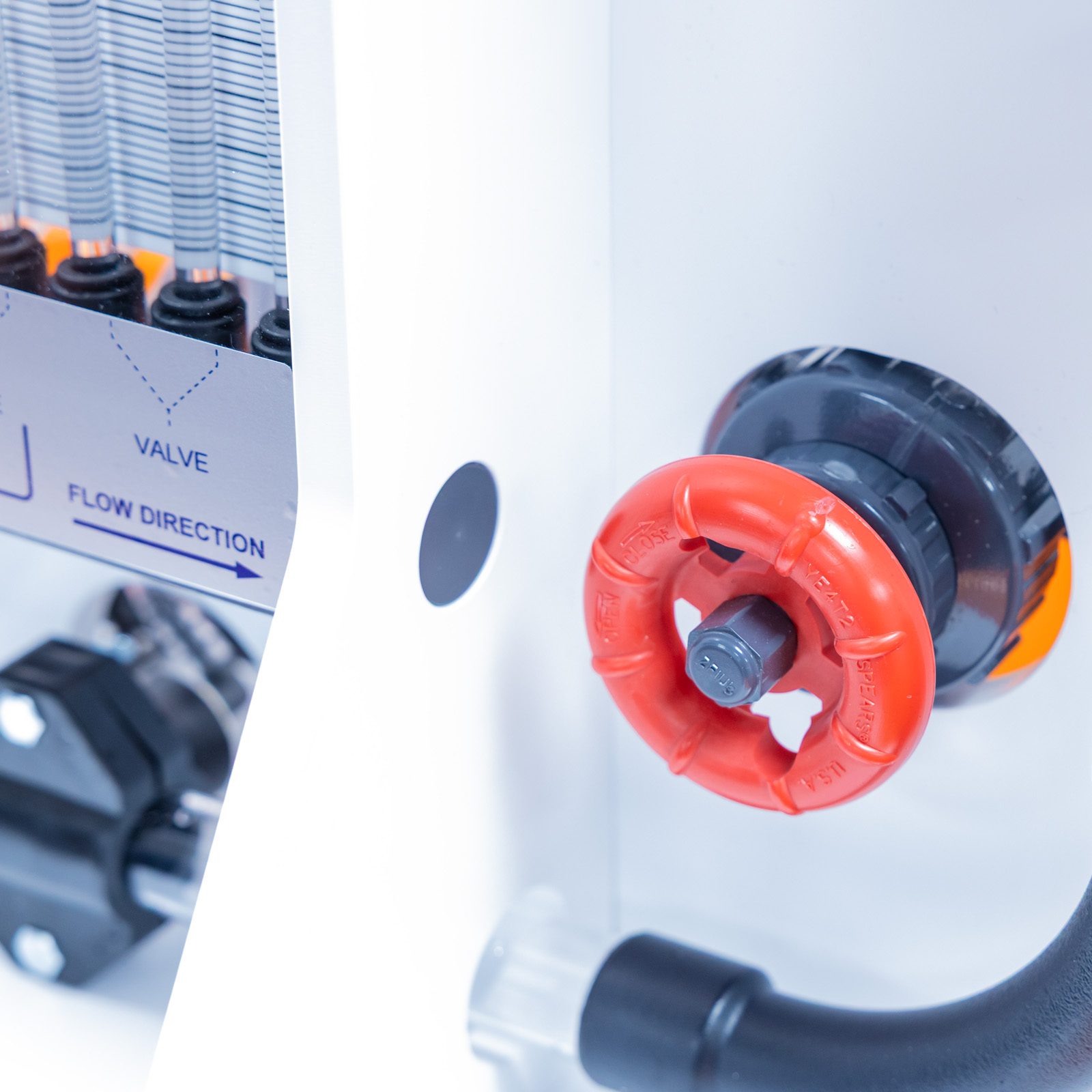

Una valvola a saracinesca separata è dotata di prese di pressione a monte e a valle collegate ad un manometro differenziale sul bordo della struttura. La valvola a saracinesca può essere sostituita con altri due tipi di valvola per aumentare ulteriormente il contenuto sperimentale. L’unità è posizionata sul piano di lavoro del banco idraulico, che funge anche da fonte di approvvigionamento idrico.

Categorie: Educativo, Meccanica dei fluidi serie F1

Disponibilità: Su richiesta
