F1-28 Dimostrazione di cavitazione

Questa attrezzatura dimostra agli studenti visivamente, acusticamente e numericamente il fenomeno della cavitazione e la sua associazione con la pressione di vapore di un liquido.

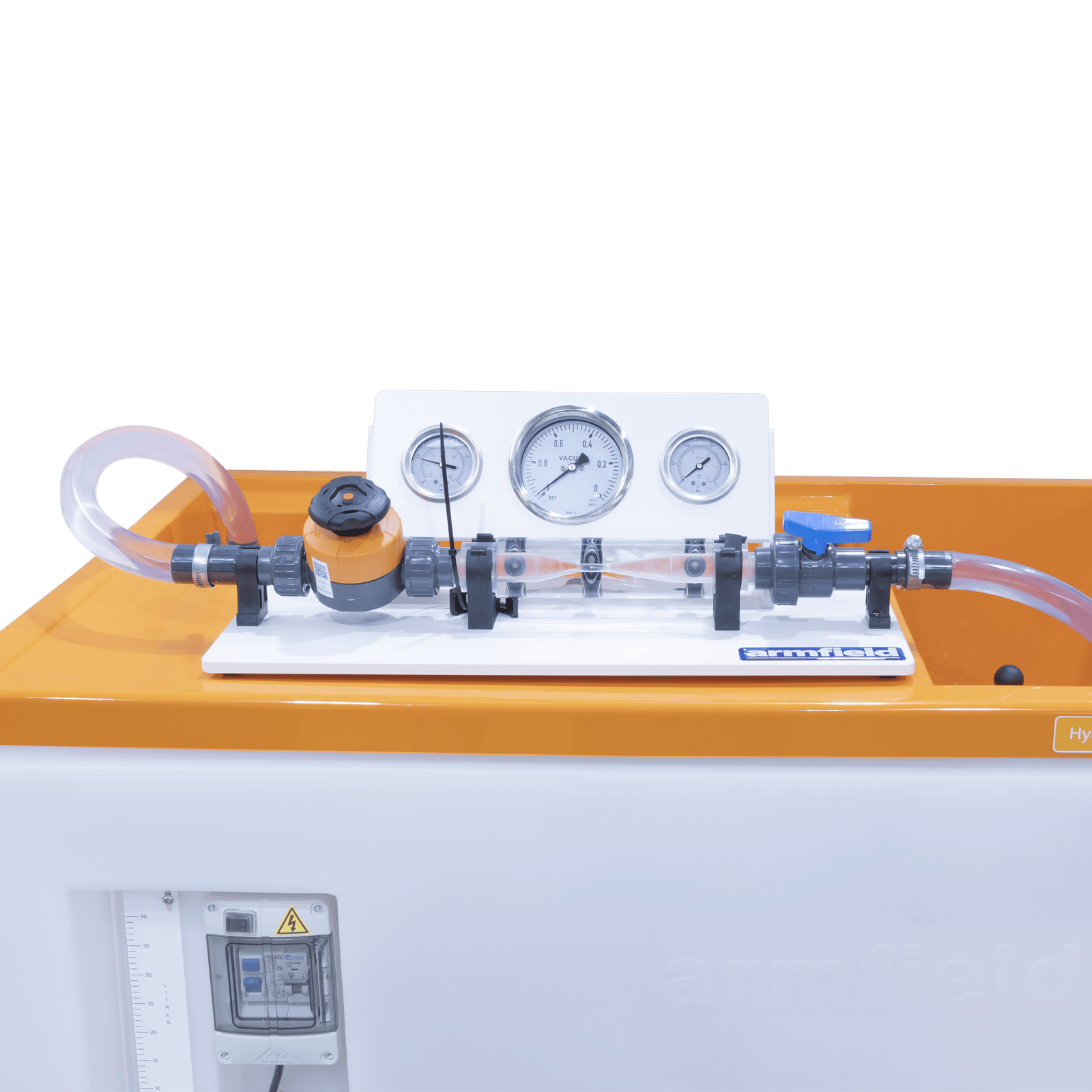

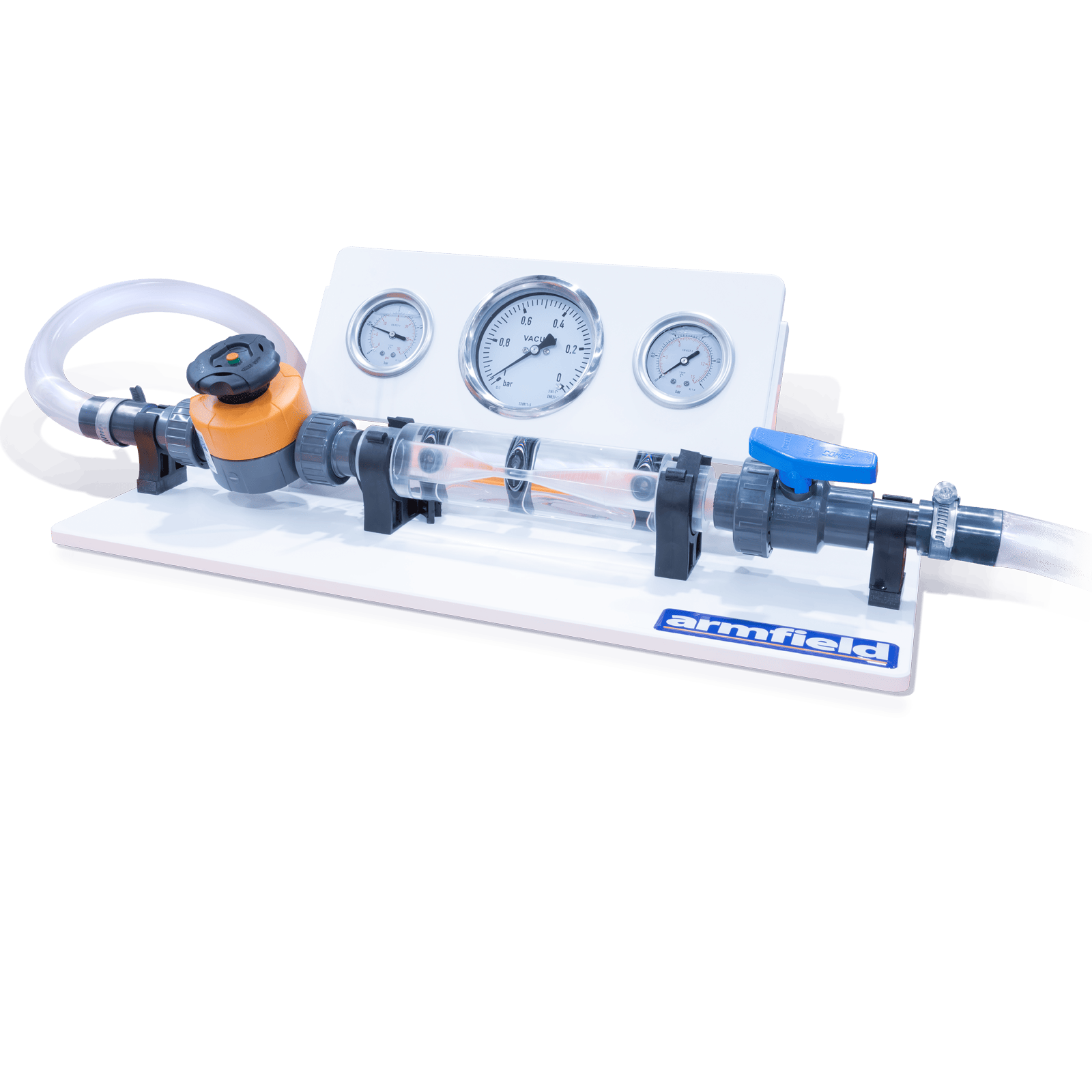

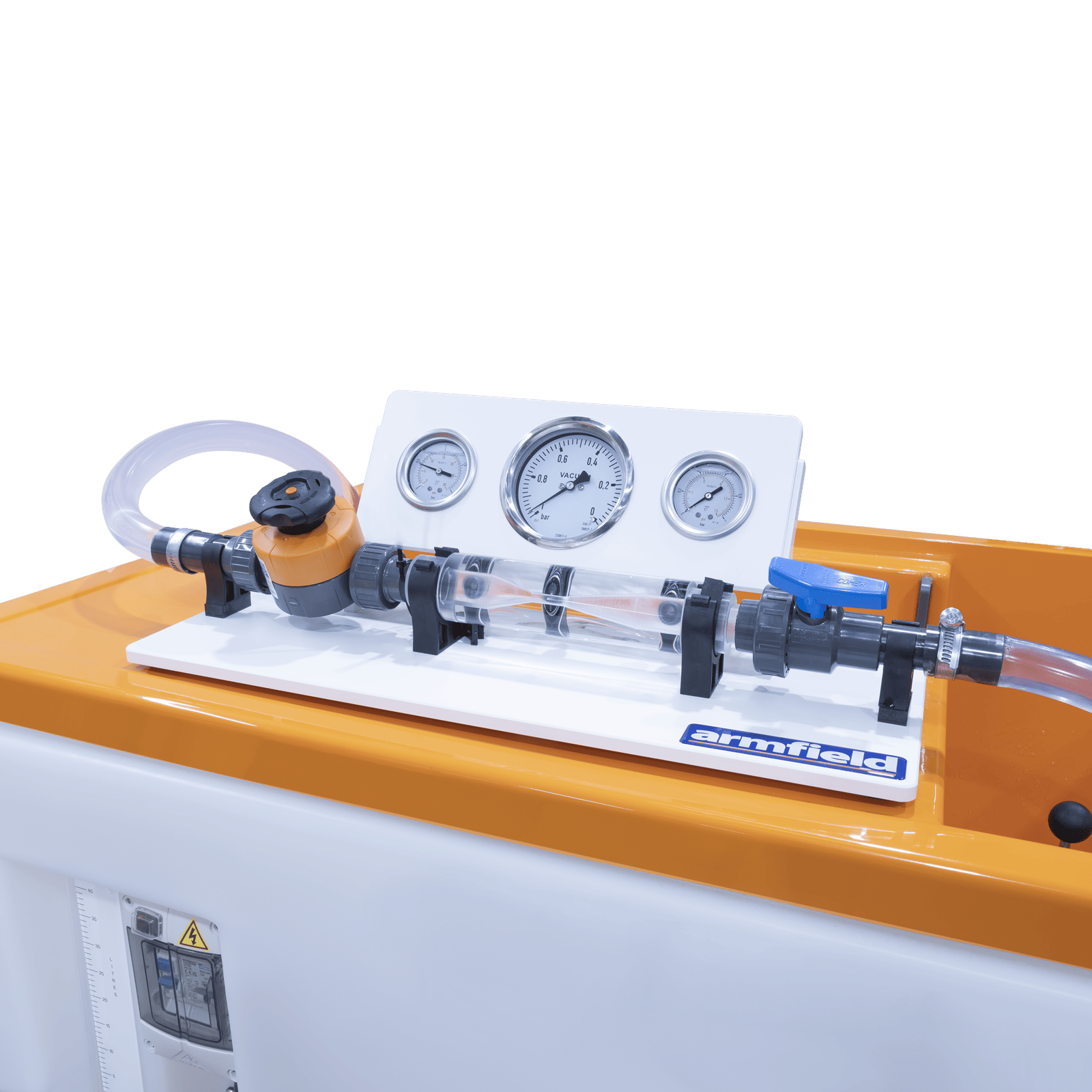

Questo accessorio è costituito da una sezione di prova circolare a forma di Venturi realizzata in acrilico trasparente per consentire la visualizzazione all’interno della sezione.

All’aumentare del flusso d’acqua, la pressione alla gola diminuisce secondo l’equazione di Bernoulli fino a raggiungere un limite corrispondente alla pressione di vapore del liquido. A questa bassa pressione si formano piccole bolle di vapore che poi collassano violentemente quando la pressione risale a valle.

Questo processo è chiamato cavitazione.

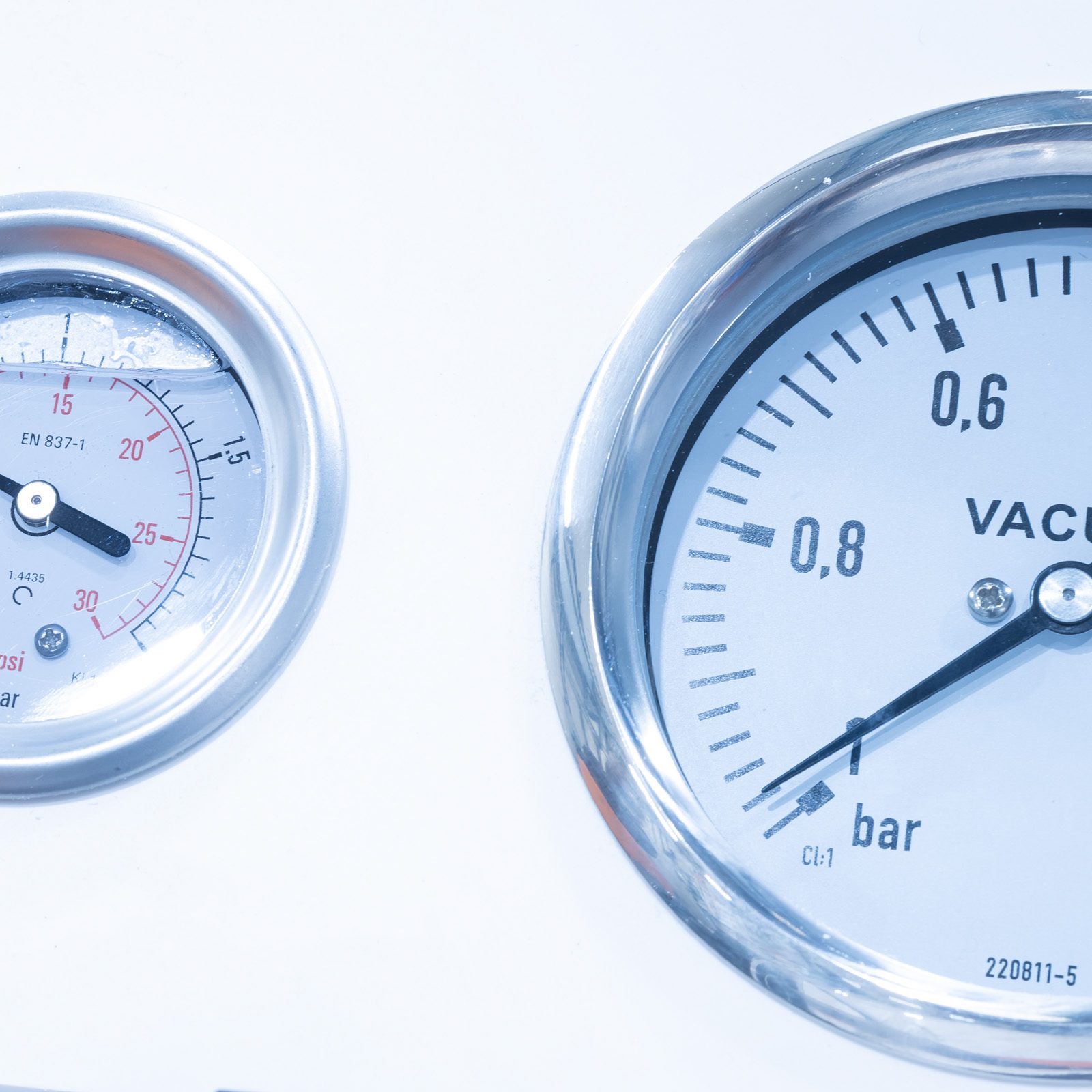

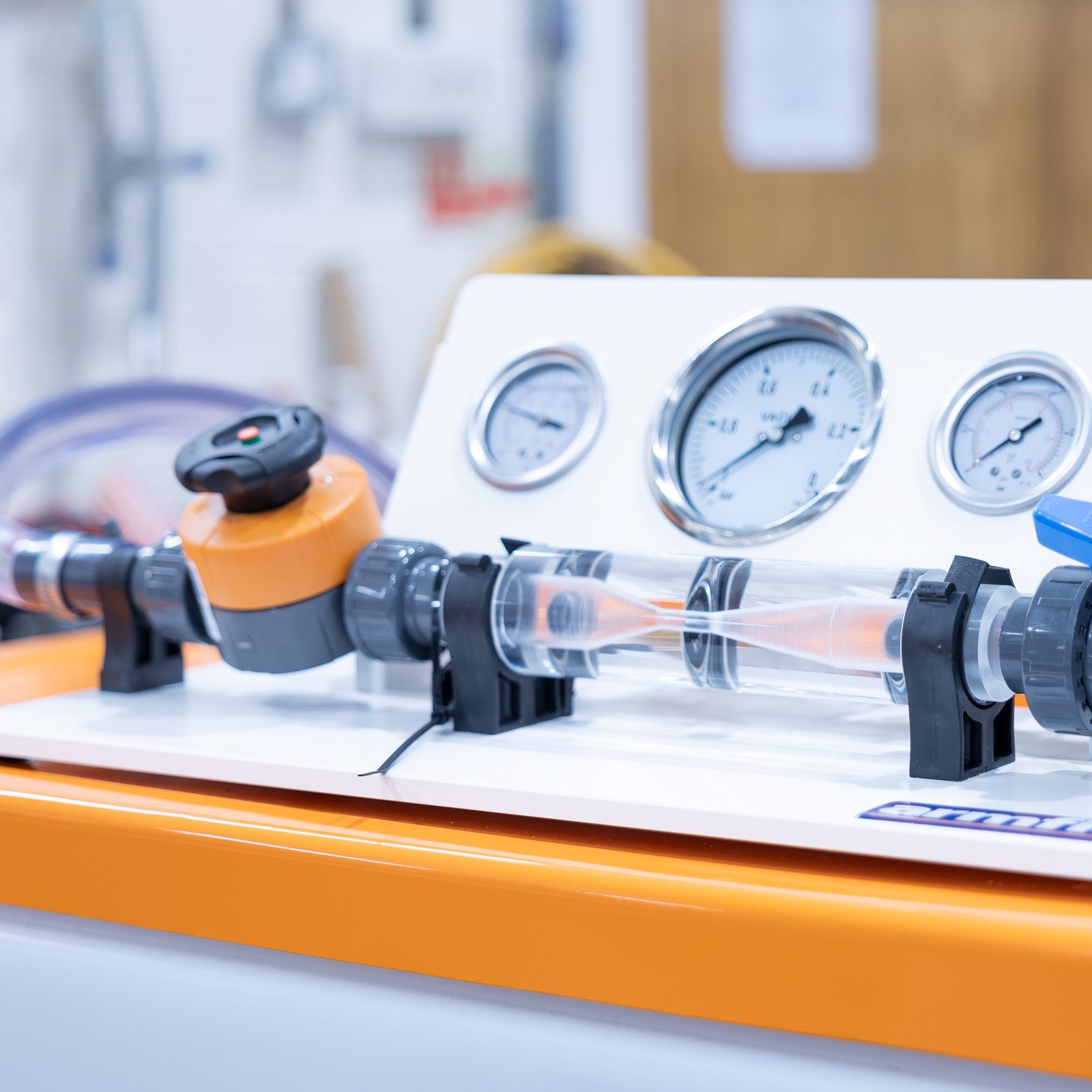

I manometri Bourdon indicano la pressione a monte della contrazione, all’interno della gola e a valle dell’espansione nella sezione di prova. Le valvole di controllo del flusso a monte e a valle della sezione di prova consentono di regolare il flusso e la pressione, consentendo di dimostrare chiaramente la cavitazione.

Categorie: Educativo, Meccanica dei fluidi serie F1, F1-28 – Dimostrazione di cavitazione

Disponibilità: Su richiesta

Specifiche tecniche

• Diametro: 100 mm
• Allineare: da 0 a 1 barra
