F1-32 Turbina Francis
Prezzo su richiesta

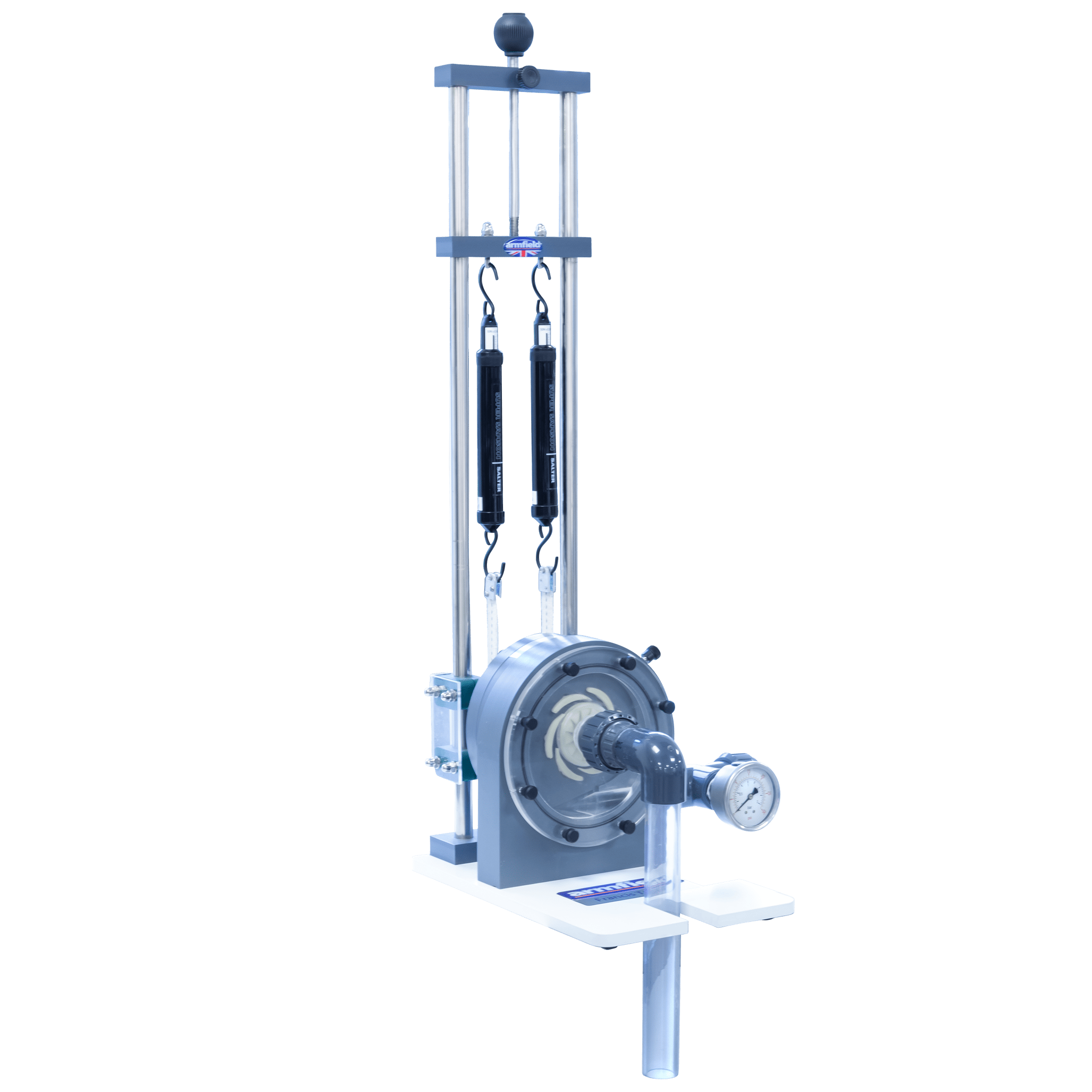

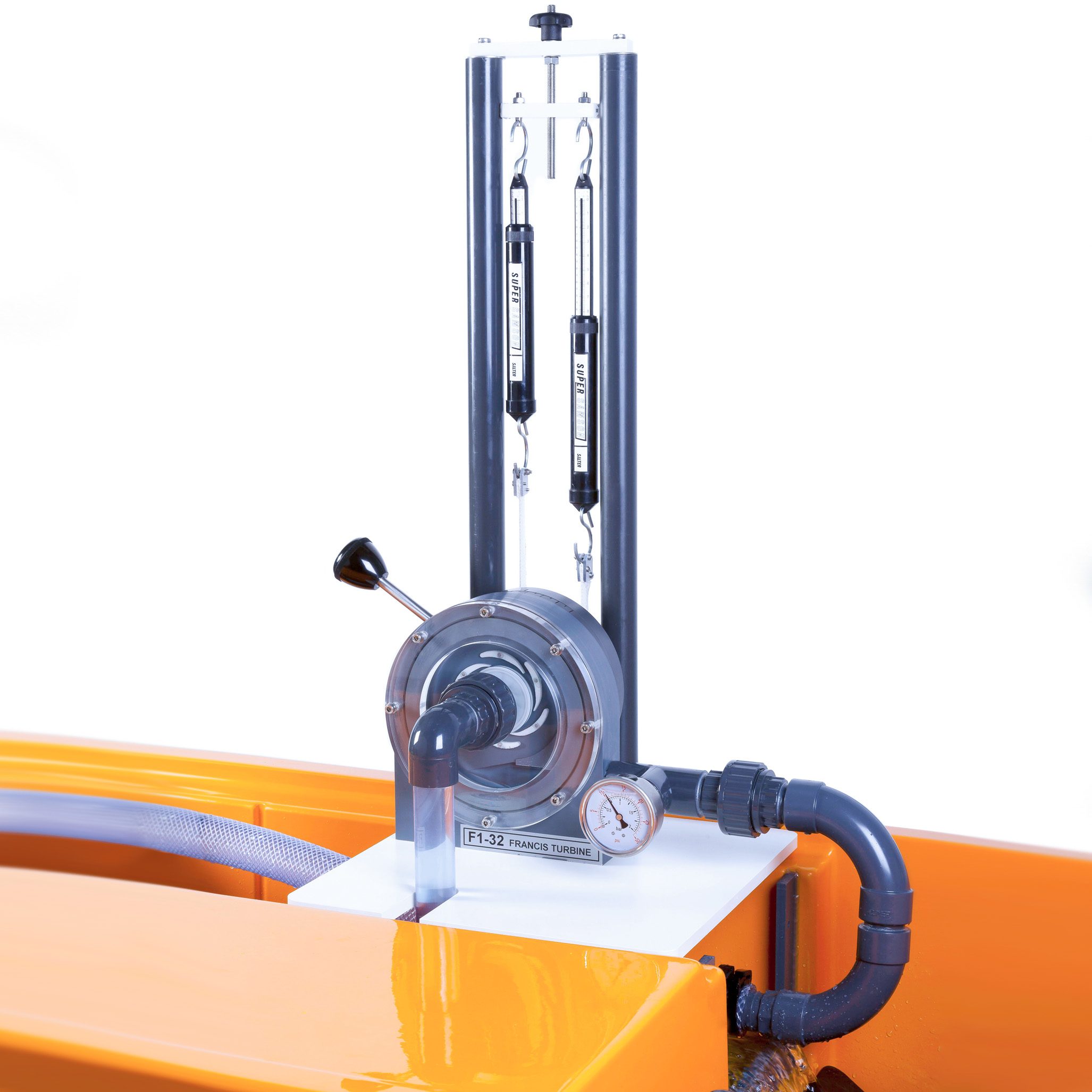

Questa turbina dimostrativa fornisce una semplice introduzione a basso costo alla turbina di reazione a flusso interno Francis, mostrandone la costruzione, il funzionamento e le prestazioni.
Prodotto su ordinazione. Ordinato al produttore su richiesta. Il tempo di consegna non è fornito nel catalogo e va confermato.
Disponibile su ordinazione
Acquistabile con i fondi degli avvisi attivi — ti aiutiamo a individuare il bando giusto per la tua scuola.
- Scuole, via libera al raffrescamento: finanziate 6.342 istituzioni con oltre 3.100 euro a testa170 giorni
- DM 38/2026 – Acquisto dispositivi digitali, libri e sussidi didattici
- Fondi PNRR per scuole superiori: fino a 600.000 euro per laboratori STEM e multilinguismo
Descrizione
Questa turbina dimostrativa fornisce una semplice introduzione a basso costo alla turbina di reazione a flusso interno Francis, mostrandone la costruzione, il funzionamento e le prestazioni.

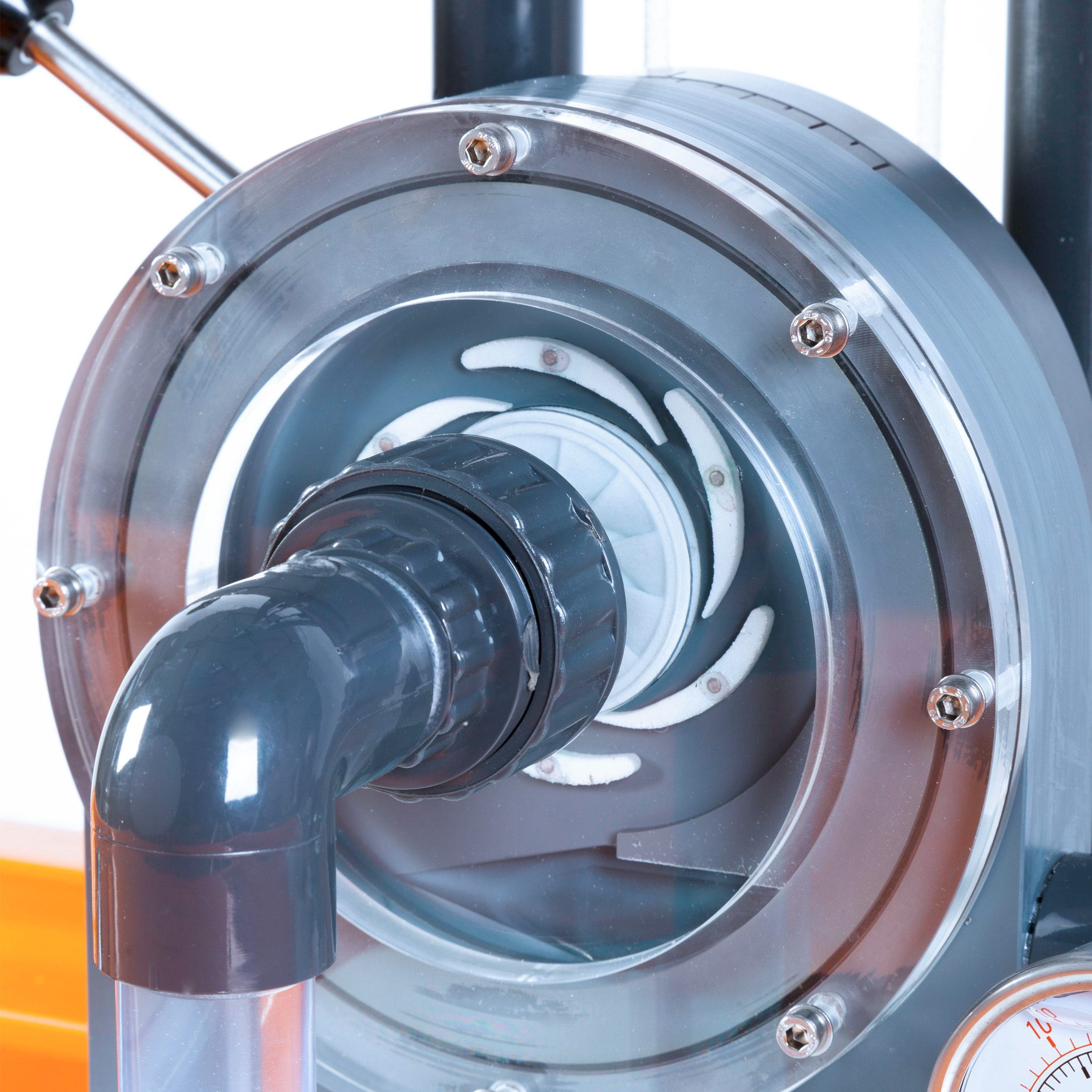

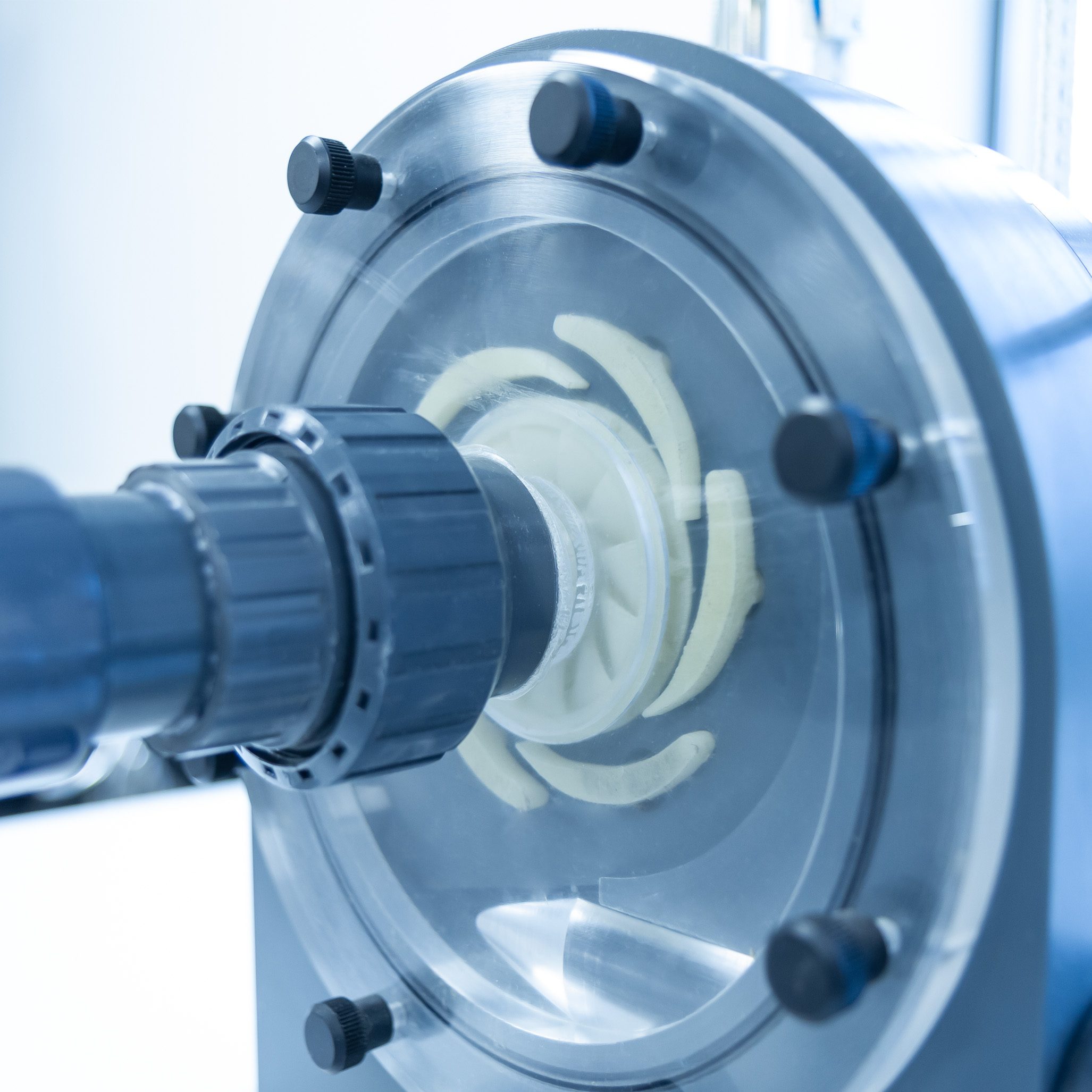

Una voluta rastremata a forma di spirale convoglia l’acqua alla girante tramite un anello di palette di guida regolabili in angolazione per variare il flusso attraverso la turbina. L’acqua entra nel canale tangenzialmente dalla periferia, scorre radialmente verso l’interno attraverso le pale verso il mozzo quindi esce assialmente attraverso un tubo di pescaggio.

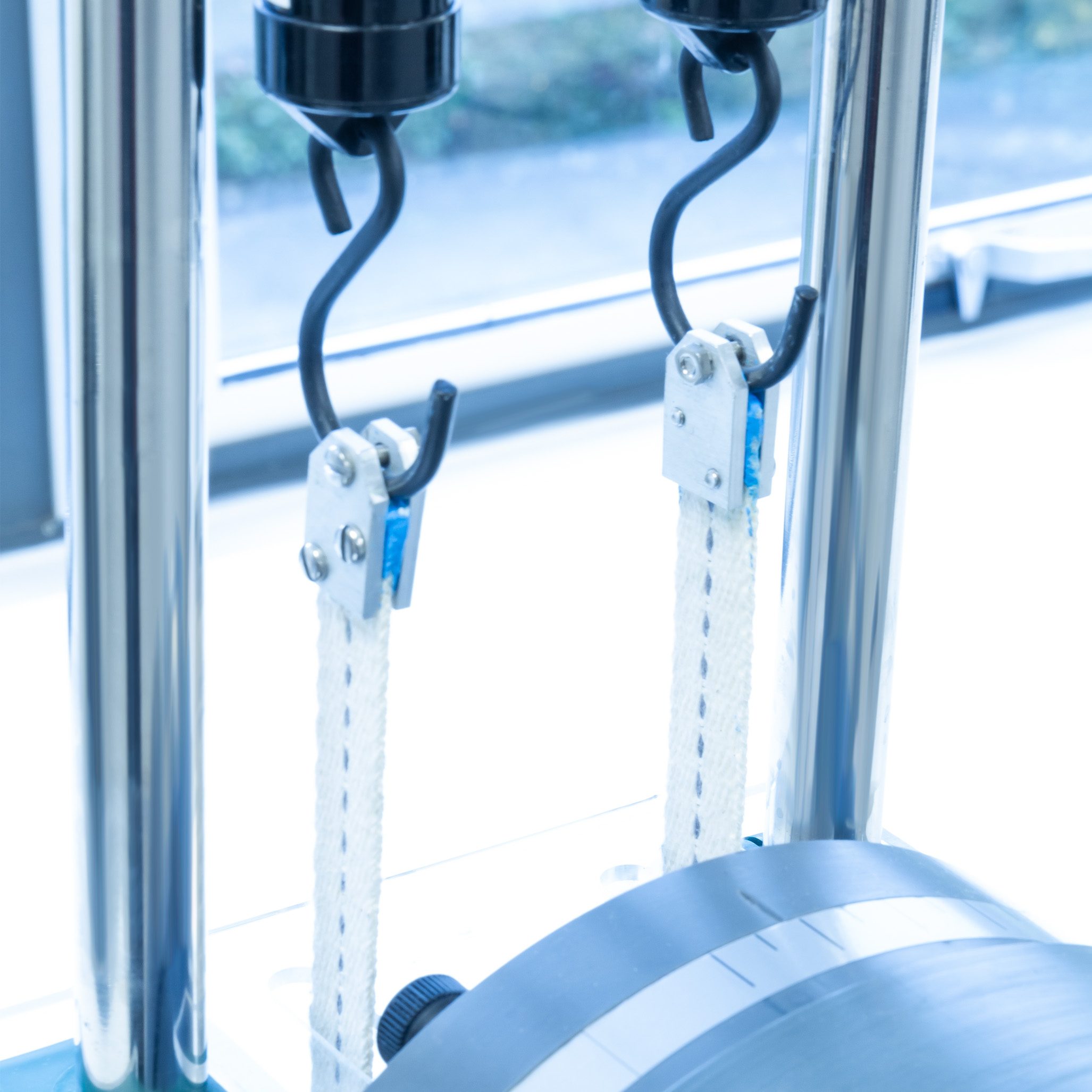

La potenza generata dalla turbina viene assorbita da un freno a frizione Prony costituito da una coppia di dinamometri fissati a una cinghia del freno avvolta attorno a una puleggia azionata dal pattino. Il carico sulla turbina viene variato tensionando entrambi i dinamometri, il che aumenta l’attrito sulla puleggia. La forza frenante è determinata dalla differenza nelle letture sui due dinamometri e dalla coppia calcolata dal prodotto di questa forza per il raggio della puleggia.

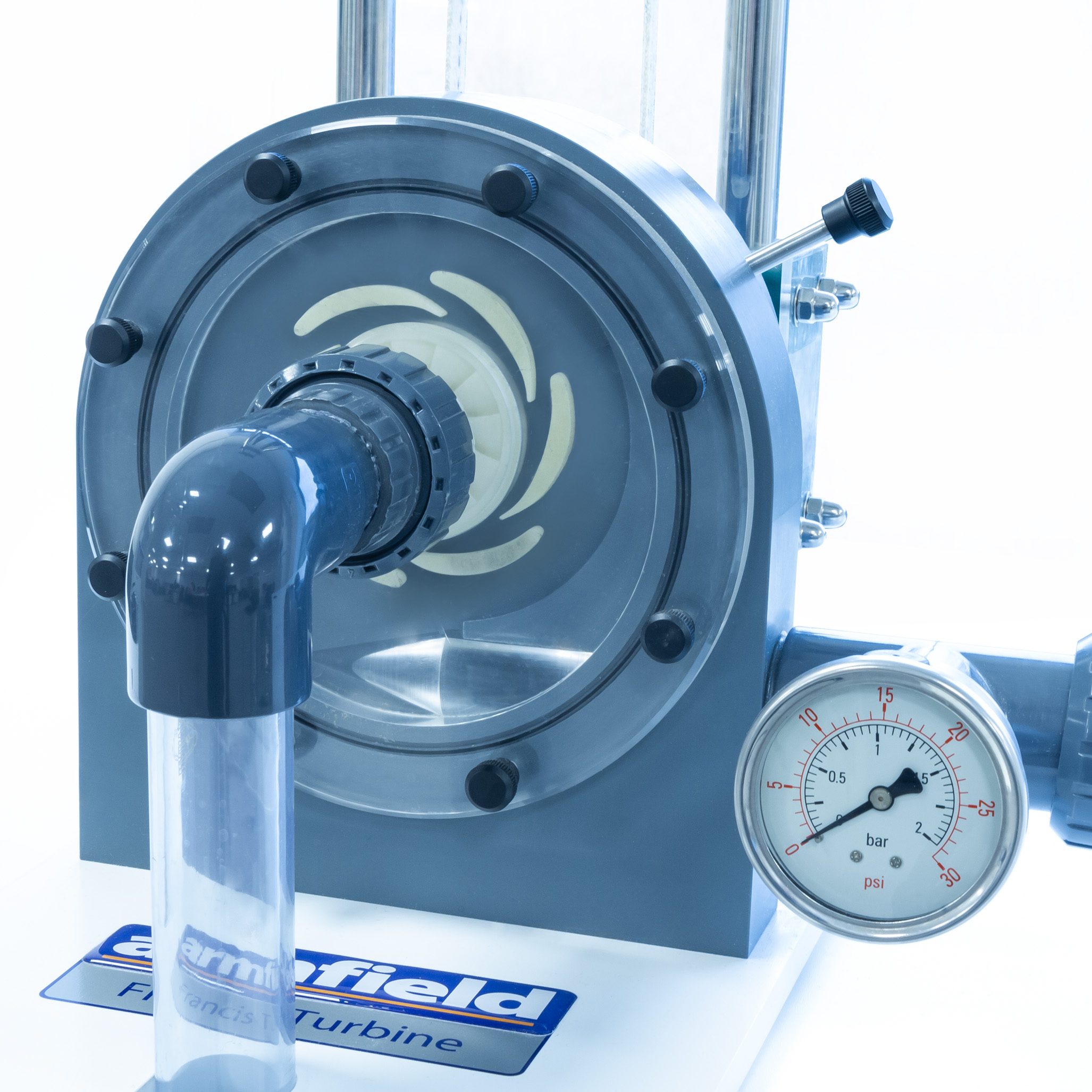

Il battente d’acqua in ingresso alla turbina viene indicato su un manometro Bourdon e la velocità di rotazione viene misurata mediante un tachimetro senza contatto (non fornito).
Categorie: Educativo, F1-32 Turbina Francis
Disponibilità: Su richiesta
Documentazione
Informazioni aggiuntive
| Settore | Didattica e ricerca industriale |
|---|---|
| Marca | Armfield |
