FS-1.1 Misurazione del flusso nella scienza dei fluidi

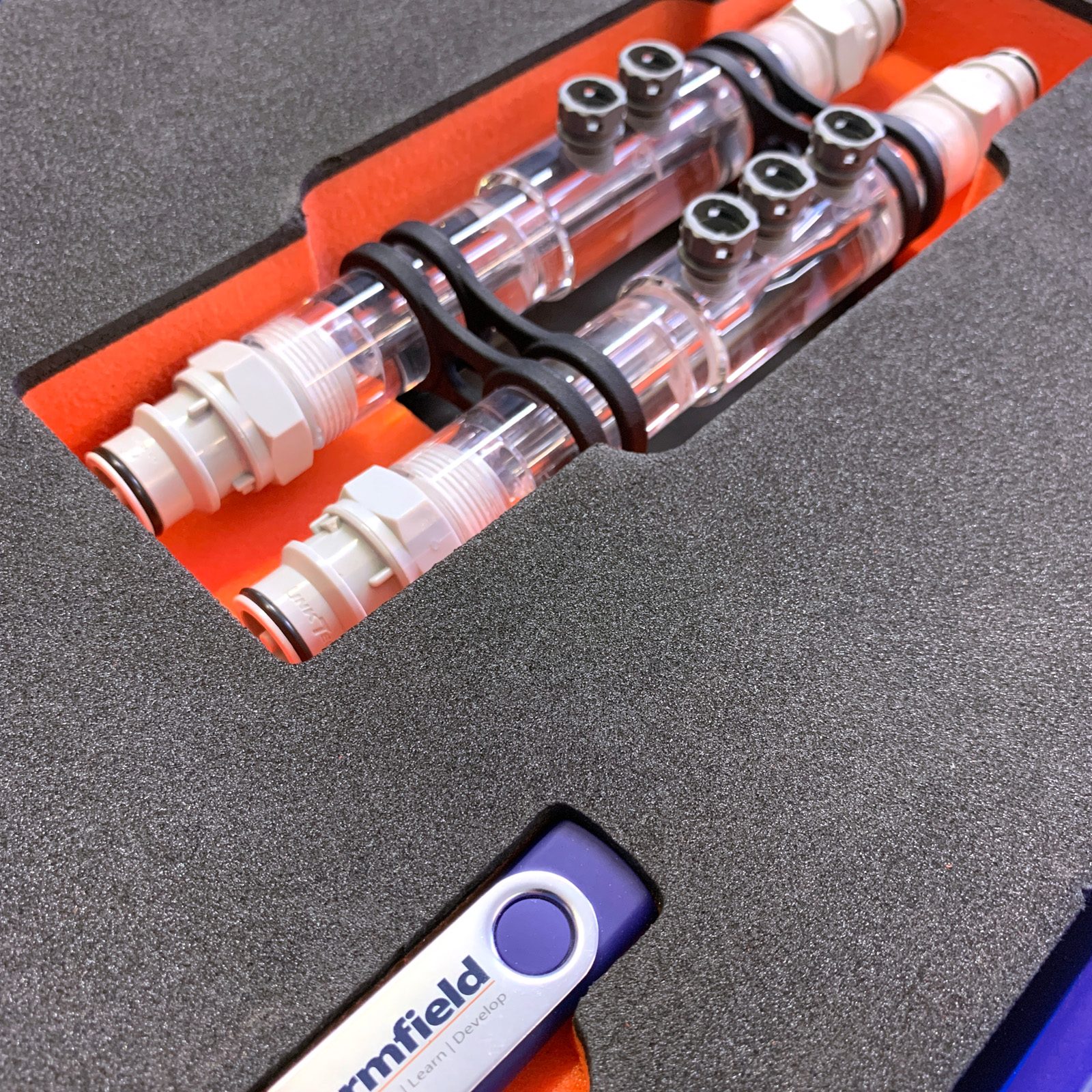

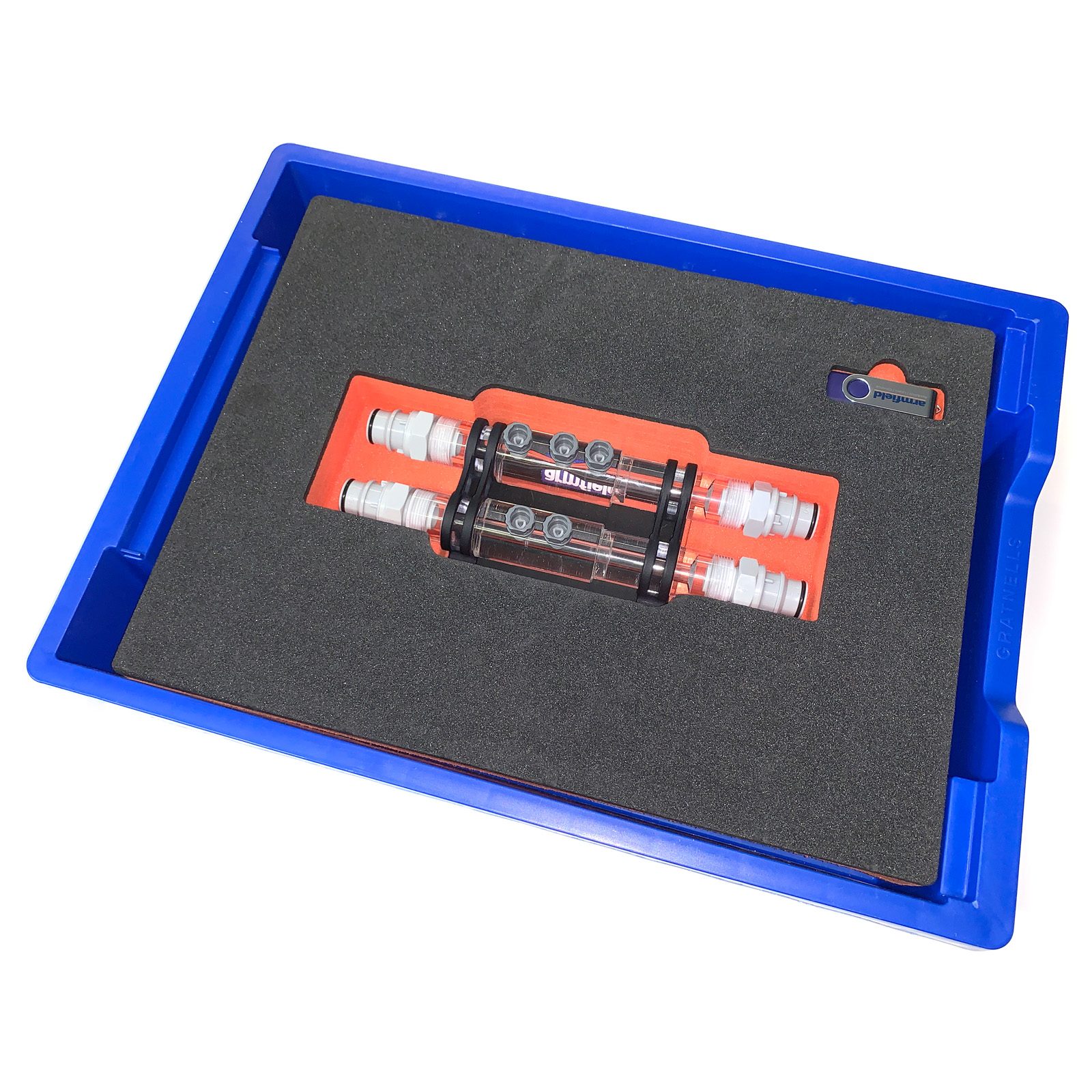

Il vassoio del flussometro Fluid Science include esperimenti utilizzati per dimostrare la misurazione del flusso e la relazione tra velocità e caduta di pressione.

In combinazione con la Fluid Science Service Unit, (FS-SU), il vassoio di misurazione del flusso Fluid Science, FS-1.1, fornisce una sperimentazione pratica progettata per dimostrare la misurazione del flusso e la relazione tra velocità e caduta di pressione.

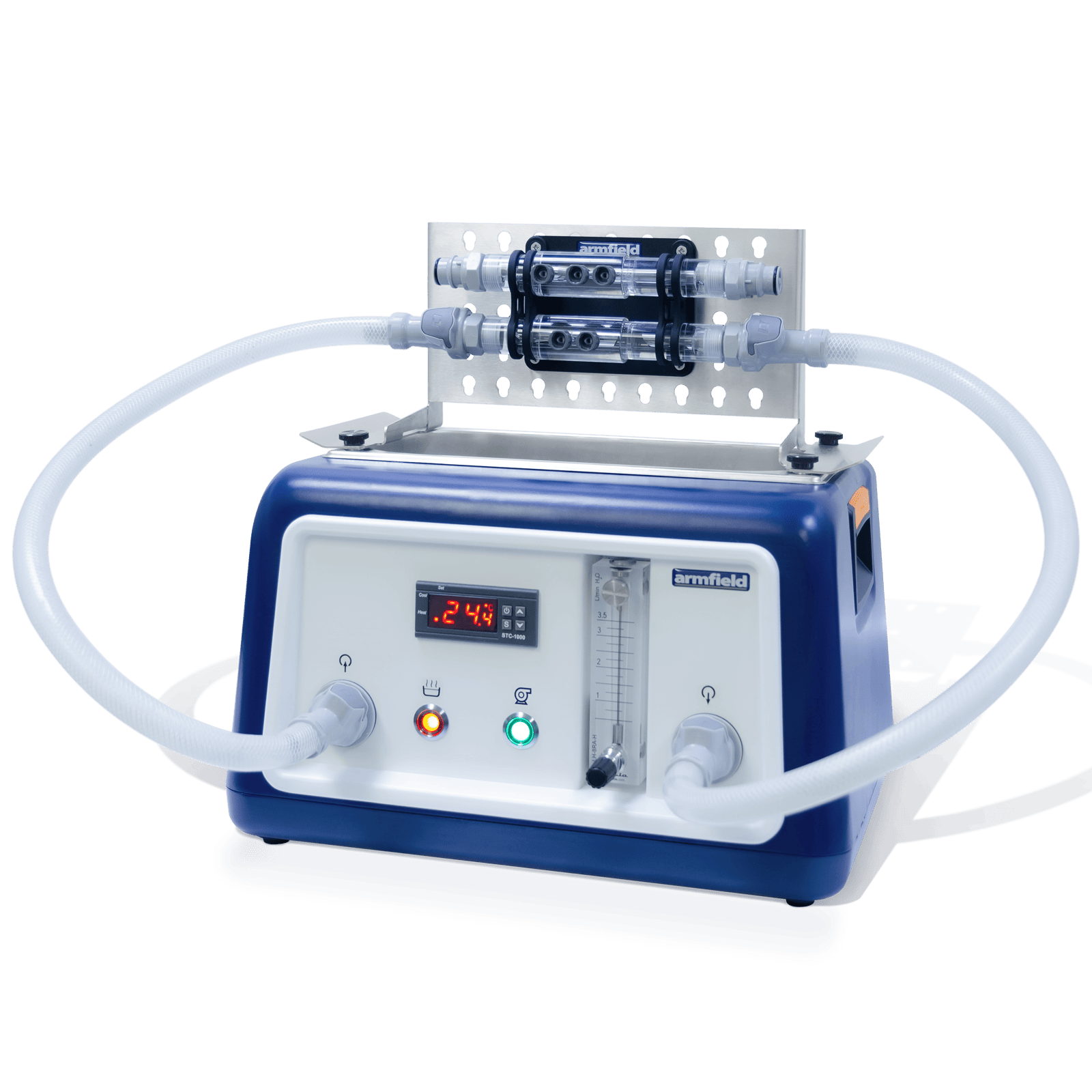

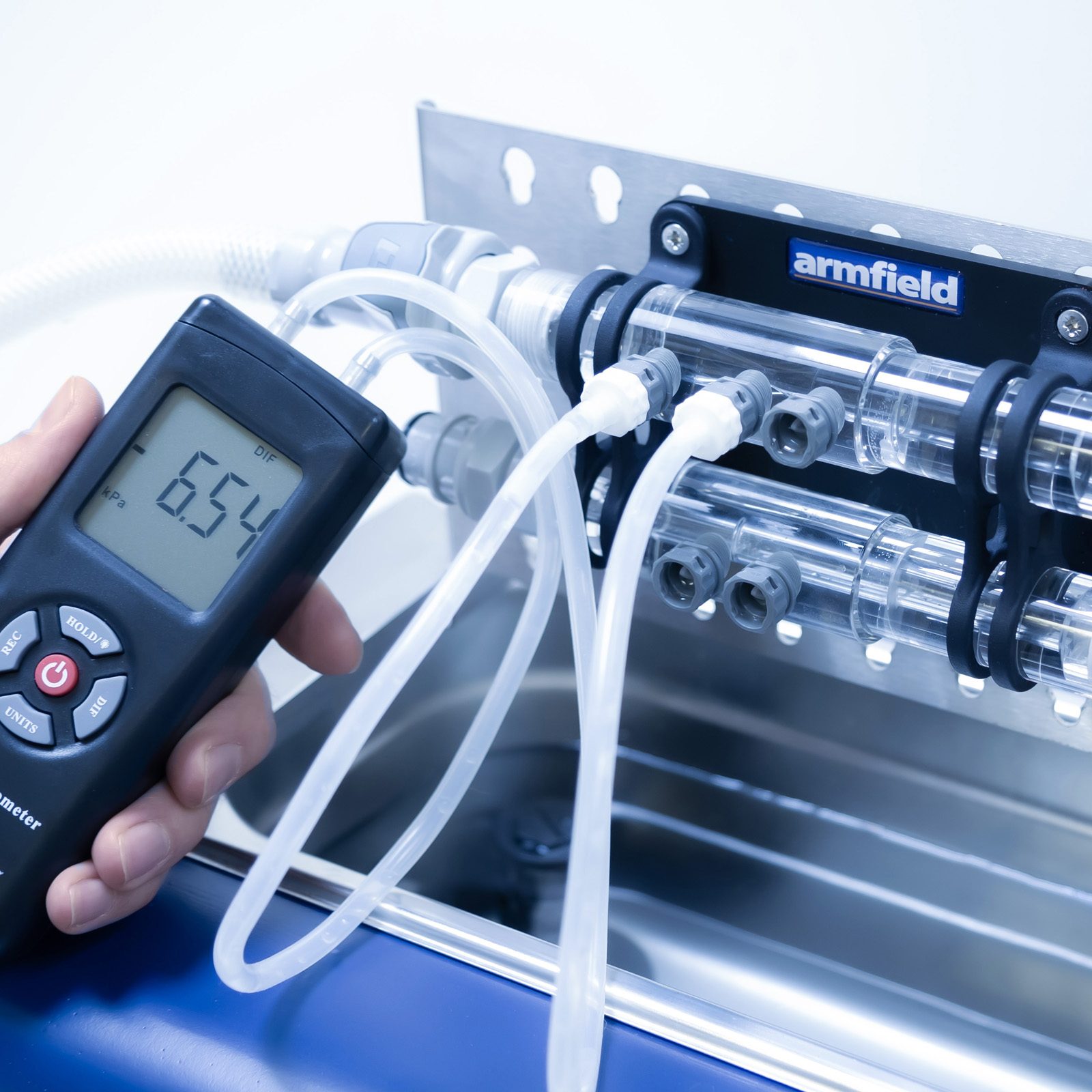

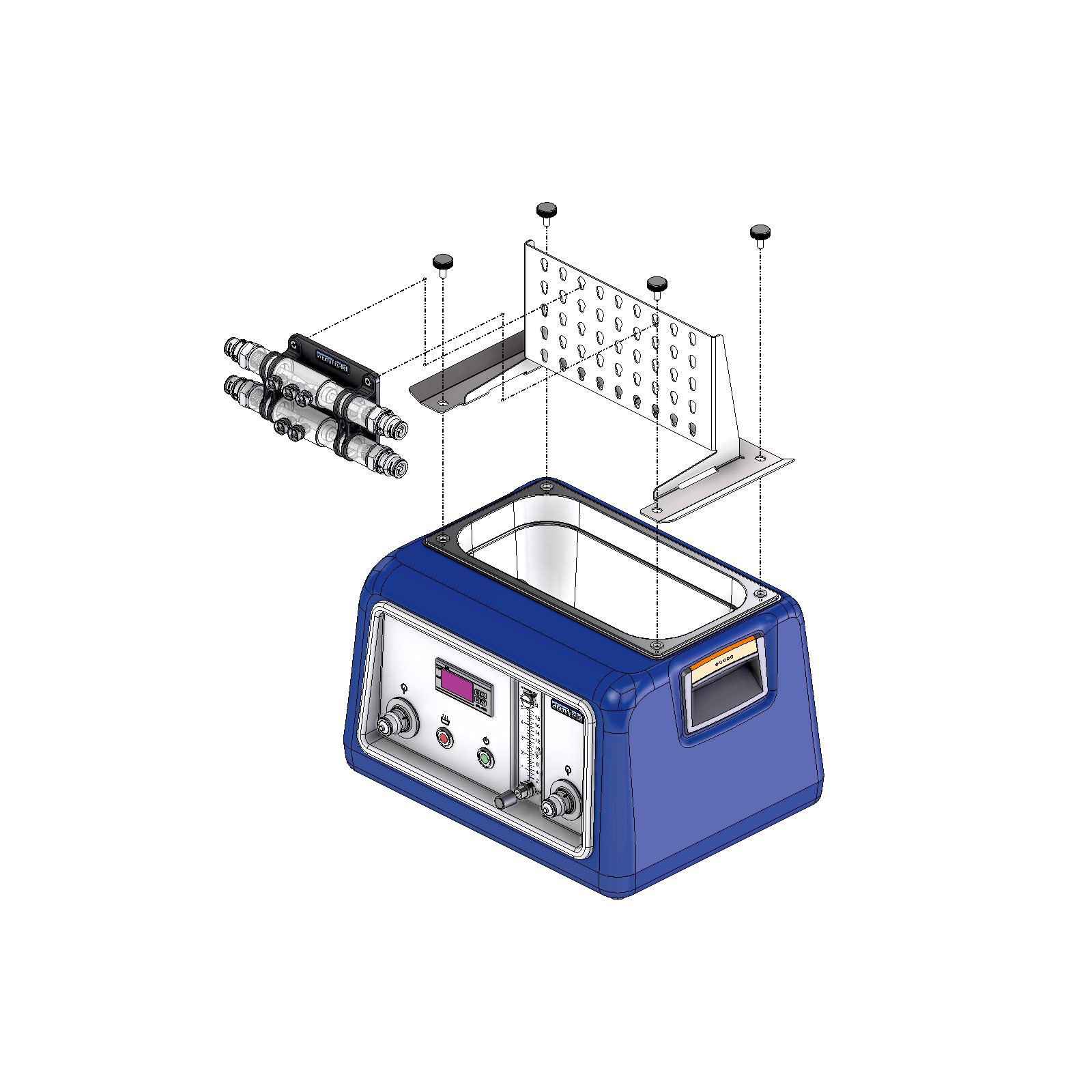

Utilizzando l’unità di servizio (FS-SU), l’esperimento dei misuratori di portata può essere facilmente montato sul pannello di lavoro multifunzionale ed è collegato alla rete idrica integrata tramite giunti a connessione rapida. La lettura della pressione differenziale viene effettuata utilizzando un manometro digitale al variare della portata.

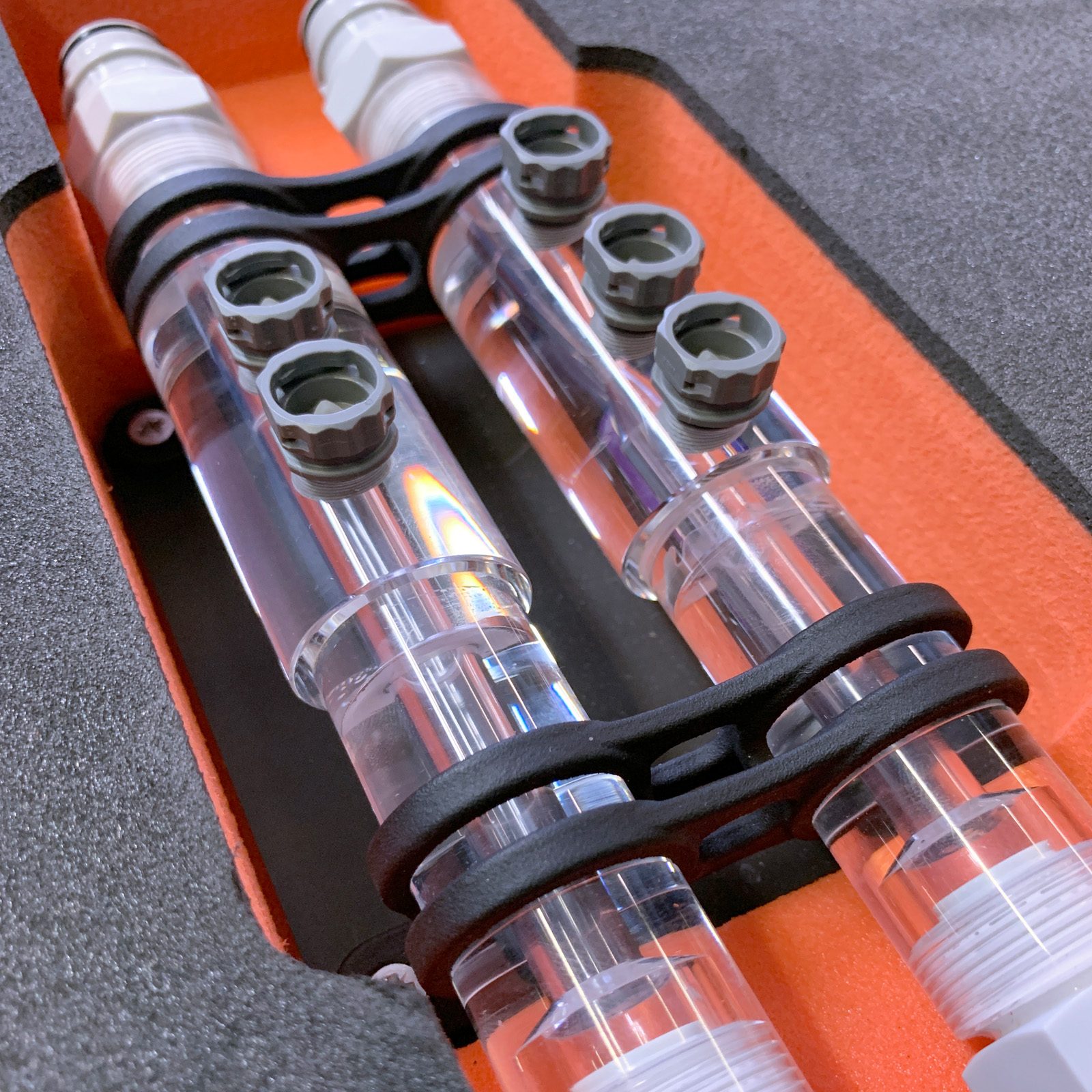

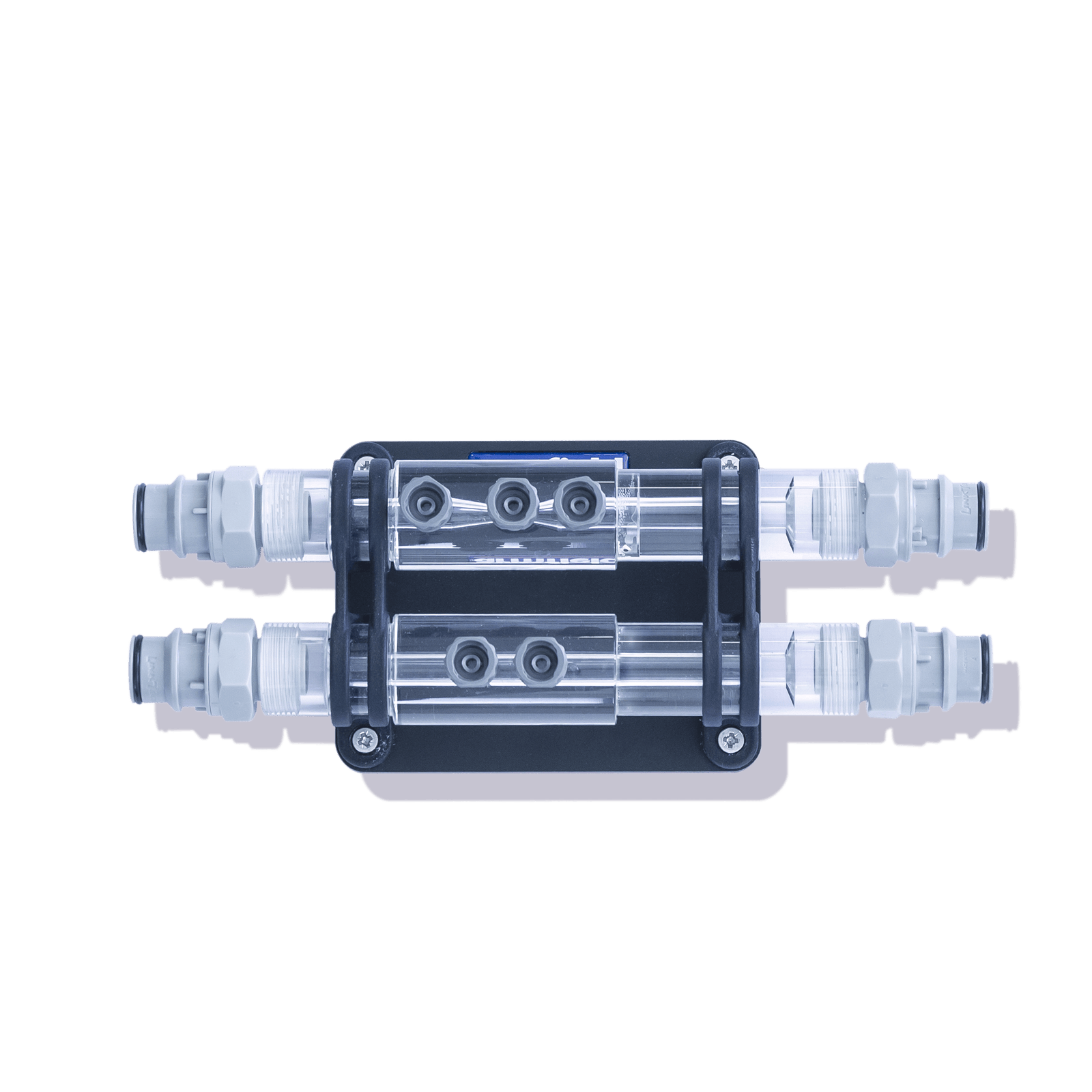

Il vassoio include i seguenti flussometri:

Venturimetro – Utilizzato per dimostrare l’equazione di Bernoulli, mostrando come viene generata la bassa pressione nella gola di un tubo di rischio e come questa è influenzata dal flusso. Il recupero del flusso viene dimostrato anche misurando la caduta di pressione totale nel modulo. La geometria dell’orifizio Venturi è conforme ai misuratori di portata Venturi industriali standard, quindi è possibile dimostrare anche l’uso di un tubo Venturi per misurare il flusso

Orifizio – L’uso di un orifizio per misurare il flusso è dimostrato misurando la caduta di pressione attraverso un orifizio definito

La geometria dell’orifizio è conforme ai misuratori di portata con orifizio industriale standard

Caratteristiche

Confronto compatto ad alta precisione di misuratori di portata

Compreso Venturimetro e orifizio

Giunti a connessione rapida per un facile collegamento ai moduli sperimentali, autosigillanti sull’unità di alimentazione

Design altamente visivo

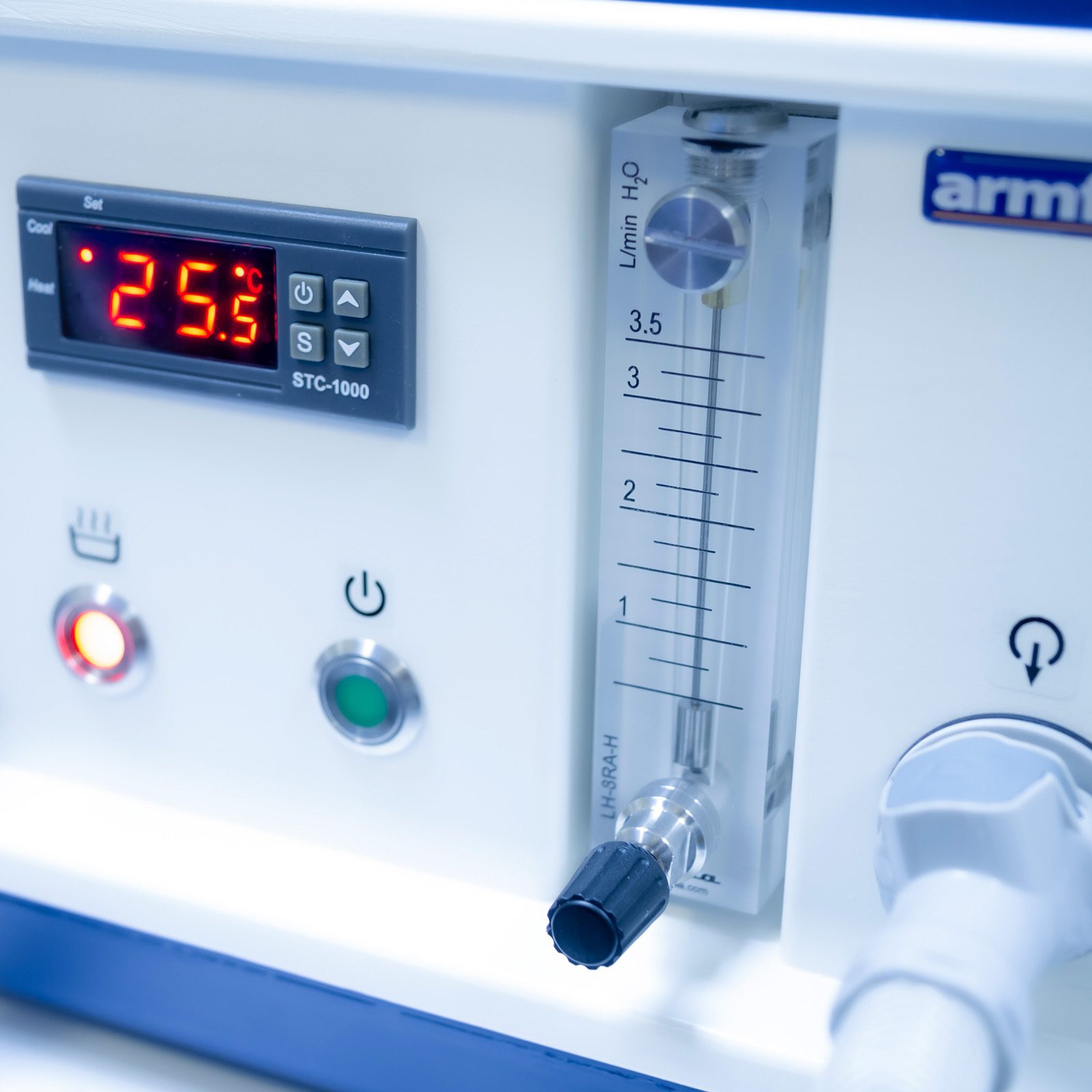

Controllo della portata tramite unità di servizio (FS-SU).

Lettura della pressione differenziale ottenuta tramite manometro digitale

Vantaggi

Apprendimento applicato dagli studenti attraverso la sperimentazione

L’unità di servizio comune può essere utilizzata per la fornitura di acqua calda o fredda

Assemblaggio senza attrezzi

Progettato per essere altamente visivo e semplice da usare

Configurazione rapida

Adatto sia per aule scolastiche che per ambienti di laboratorio

Categorie: Educativo, Serie FS – Scienza dei fluidi, FS-1.1 Misurazione del flusso nella scienza dei fluidi

Disponibilità: Su richiesta

Specifiche tecniche

• Lunghezza: 0,231 m
• Larghezza: 0,092 m
• Altezza: 0,064 m

Documentazione

Scheda tecnica (PDF)
